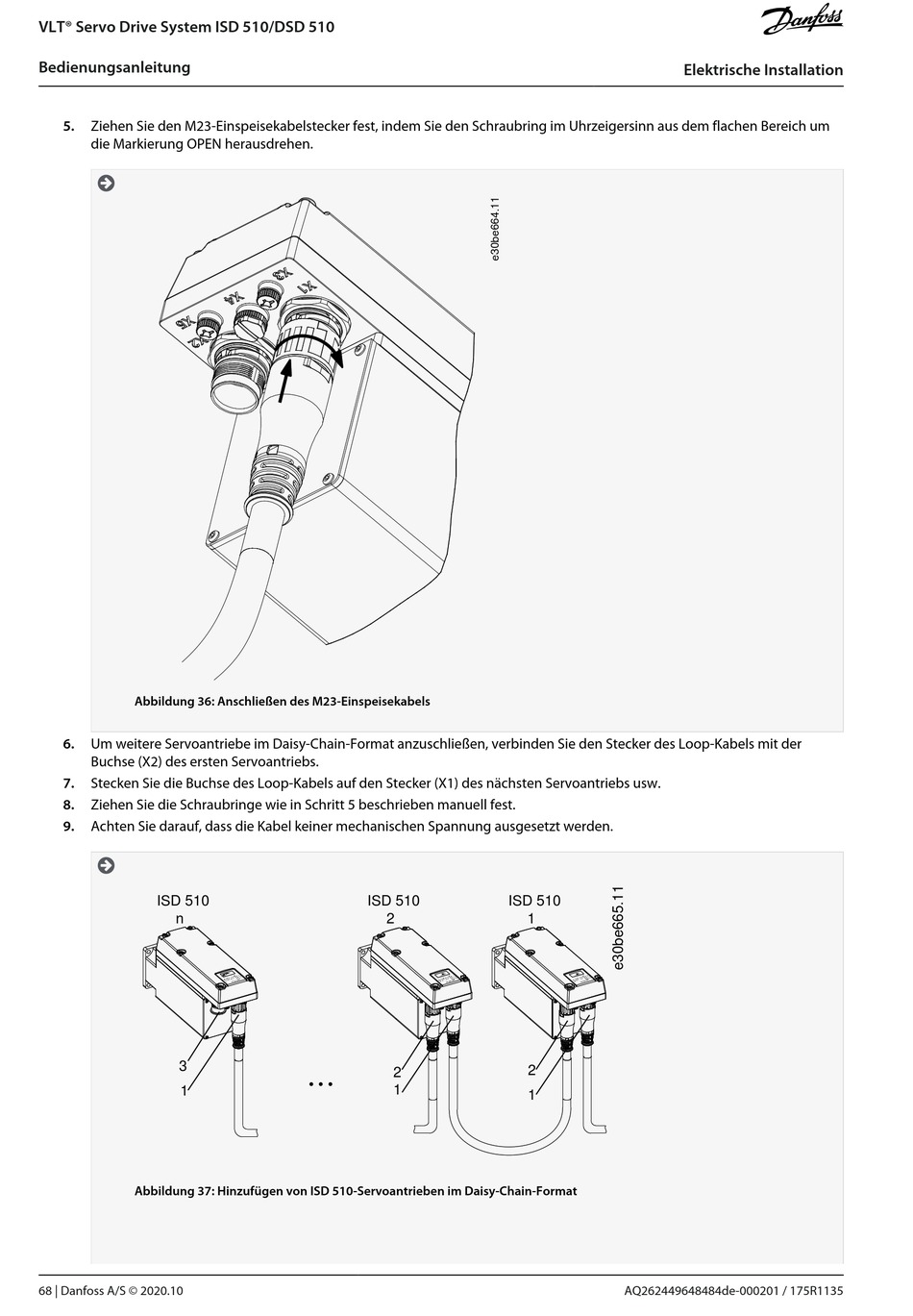

5. Ziehen Sie den M23-Einspeisekabelstecker fest, indem Sie den Schraubring im Uhrzeigersinn aus dem flachen Bereich um
die Markierung OPEN herausdrehen.

Abbildung 36: Anschließen des M23-Einspeisekabels
6. Um weitere Servoantriebe im Daisy-Chain-Format anzuschließen, verbinden Sie den Stecker des Loop-Kabels mit der
Buchse (X2) des ersten Servoantriebs.
7. Stecken Sie die Buchse des Loop-Kabels auf den Stecker (X1) des nächsten Servoantriebs usw.
8. Ziehen Sie die Schraubringe wie in Schritt 5 beschrieben manuell fest.
9. Achten Sie darauf, dass die Kabel keiner mechanischen Spannung ausgesetzt werden.

ISD 510
n
3
1
Abbildung 37: Hinzufügen von ISD 510-Servoantrieben im Daisy-Chain-Format
68 | Danfoss A/S © 2020.10
ISD 510 ISD 510
2 1
2
2
1
1
