VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
Tabelle 130: Pin-Belegung des X3 3. Ethernet-Stecker (M8, 4-polig)
Kontakt Beschreibung
1 TD+
2 RD+
3 RD-
4 TD-

11.8.3 X4: Geber- und/oder E/A-Stecker (M12, 8-polig)

Der X4-Stecker ist am ISD 510/DSD 510 Advanced Servoantrieb verfügbar und kann wie folgt konfiguriert werden:
• Digitalausgang
• Digitaleingang
• Analogeingang
• 24-V-Versorgung
• Externe Geberschnittstelle (SSI oder BiSS)
2
3
1 8
4
7
6 5

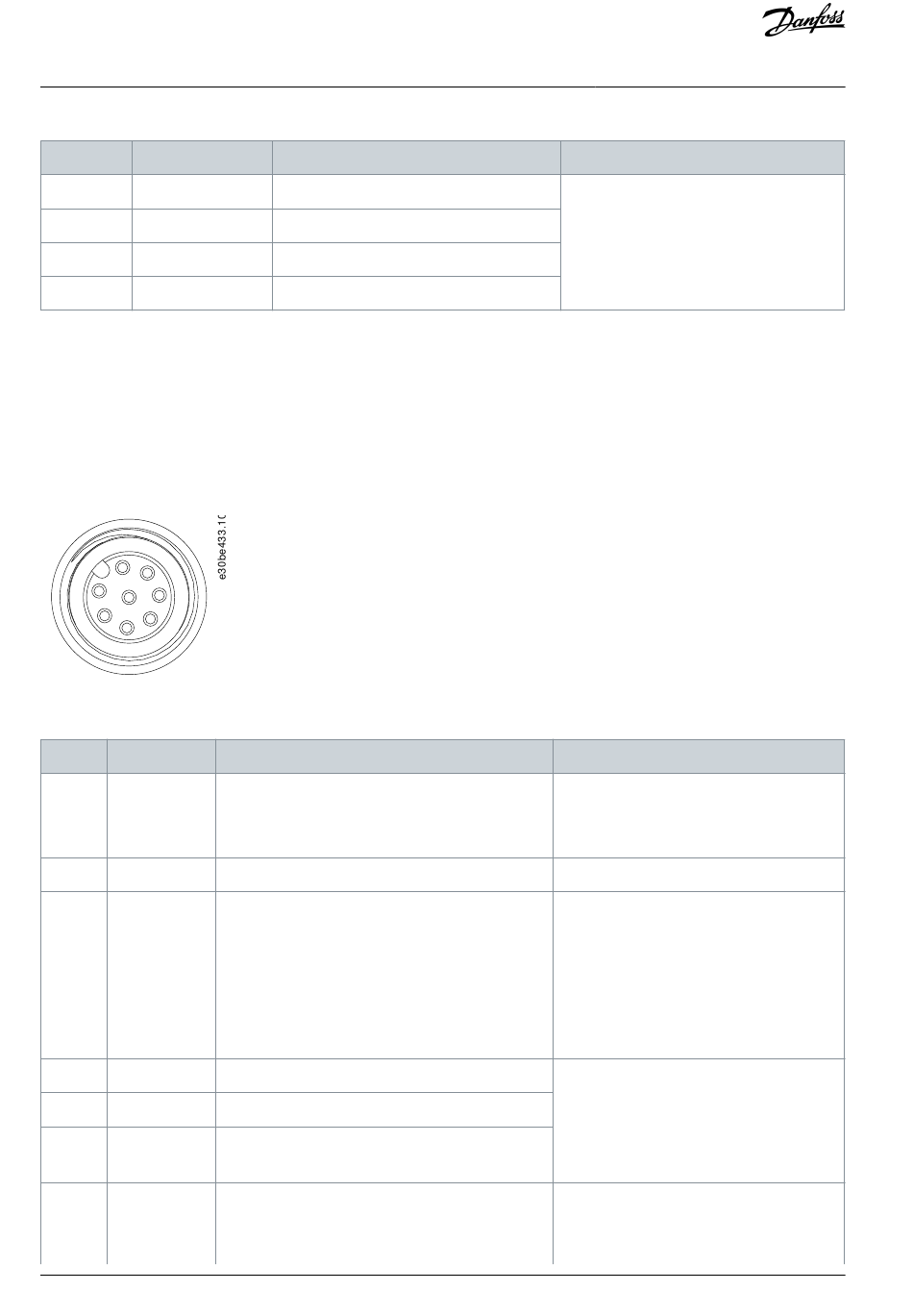

Abbildung 138: Pin-Belegung des X4 M12 E/A- und/oder Gebersteckers
Tabelle 131: Pin-Belegung des X4 M12 E/A- und/oder Gebersteckers
Kontakt Beschreibung
1 Digitalausgang
2 Masse
3 Eingang 1
4 /SSI CLK
5 SSI DAT
6 SSI CLK
7 Eingang 2
210 | Danfoss A/S © 2020.10
Hinweise
Positive Ethernet-Übertragung
Positiver Ethernet-Empfang
Negativer Ethernet-Empfang
Negative Ethernet-Übertragung
Hinweise
Geschaltete 24 V als Digitalausgang oder Versor-
gung (24 V/150 mA)
Erde isoliert
Analog-/Digitaleingang
Negative SSI/BiSS clock out
Positive SSI/BiSS data in
Positive SSI/BiSS clock out
Analog-/Digitaleingang
Nennwert/Parameter
Entsprechend Norm 100BASE-T
Nennwert/Parameter
Nennspannung: 24 V ±15 %
Maximale Stromstärke: 150 mA
Maximale Taktfrequenz: 100 Hz
-
Digitaleingang:
Nennspannung: 0-24 V
Bandbreite: ≦ 100 kHz
Analogeingang:
Nennspannung: 0-10 V
Eingangsimpedanz: 5,46 kΩ
Bandbreite: ≦ 25 kHz
SSI:
Busgeschwindigkeit: 0,5 Mbit mit 25-m-Kabel
BiSS:
Entspricht der RS485-Spezifikation.
Maximale Kabellänge (SSI und BiSS): 25 m
Digitaleingang:
Nennspannung: 0-24 V
Bandbreite: ≦ 100 kHz
AQ262449648484de-000201 / 175R1135
Spezifikationen
