VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
1 2

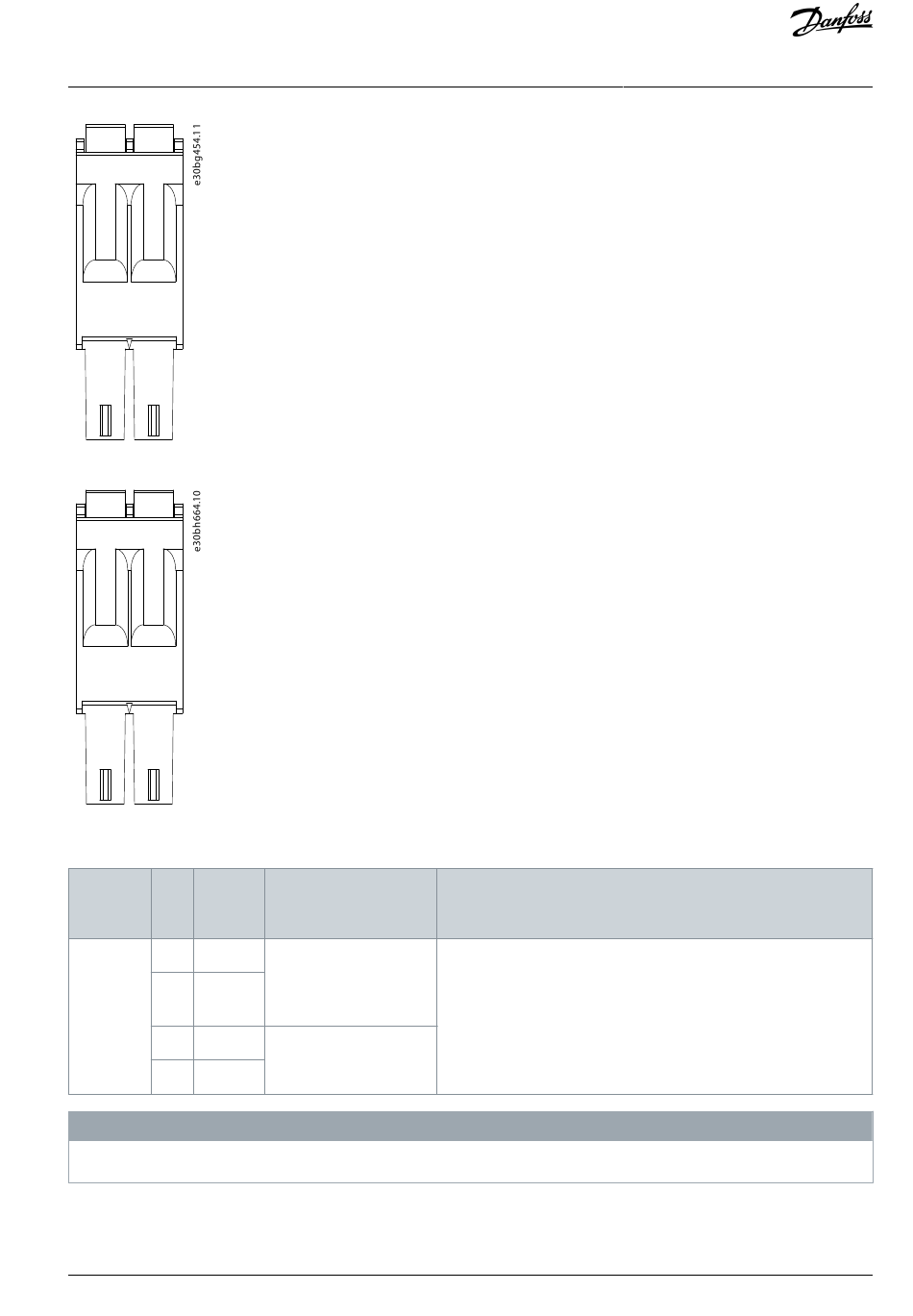

Abbildung 152: STO-Ausgangsstecker an der Oberseite des DAM 510
3 4
Abbildung 153: STO-Eingangsstecker an der Oberseite des DAM 510
Tabelle 146: Pin-Belegung der STO-Anschlüsse an der Oberseite des DAM 510
Ans- Pins Bes-
chluss- chrei-
name bung
STO DAM 1 STO–
2 STO+
3 STO–
4 STO+
-
An den STO-Eingängen kann nur PELV-Potenzial angeschlossen werden.
Danfoss A/S © 2020.10
Hinweise
Verwendet für die STO-
Ausgangsspannung zum
Eingang der anderen Sys-
temmodule.
Für STO-Eingangsspan-
nung.
H I N W E I S
Nennwert/Parameter
Nennspannung: 24 V DC ±10 %
Nennstrom: Hängt von der Zahl der Servoantriebe in der Anwen-
dung ab.
Maximale Stromstärke: 1 A
Leiterquerschnittsbereich: 0,2–1,5 mm
Spezifikationen
2
(AWG 24–AWG 16)
AQ262449648484de-000201 / 175R1135 | 221
