Beispiel

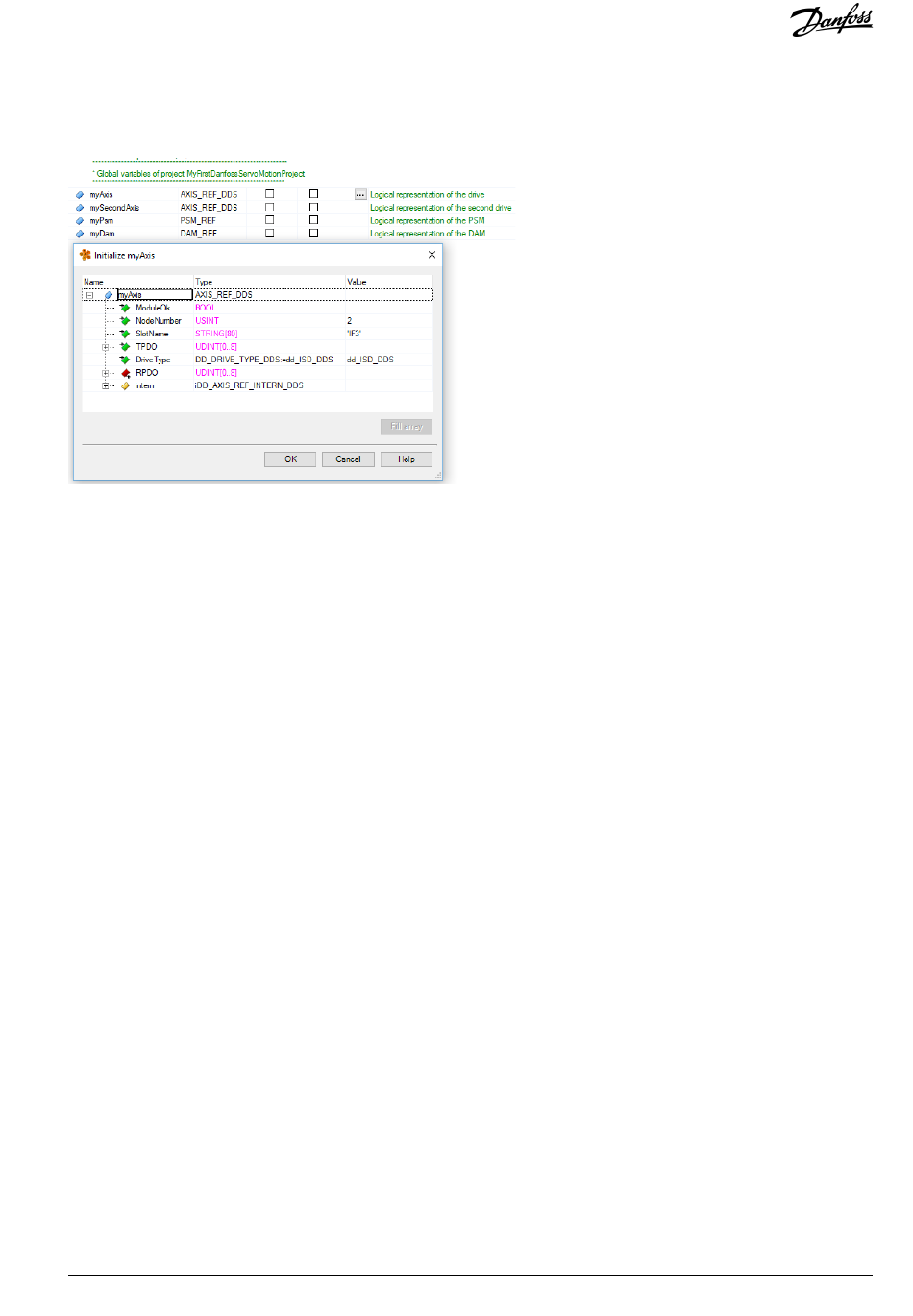

Abbildung 57: Instantiation von AXIS_REF_DDS und Einstellung der Anfangswerte

6.10.6 Instanziierung von PSM_REF in Automation Studio™

Vorgehensweise
1. Erstellen Sie eine Instanz des Funktionsblocks PSM_REF (im Ordner DDS_PSM) für jedes Power Supply Module (PSM), das Sie
regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen PSM verknüpfen Sie jede Instanz von PSM_REF mit einem physischen
PSM. Hierdurch wird sie zur logischen Darstellung eines physischen PSM.
-
Öffnen Sie die Logical View (Logische Ansicht).
- Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).

6.10.7 Instanziierung von DAM_REF in Automation Studio™

Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks DAM_REF (im Ordner DDS_DAM) für jedes Decentral Access Module (DAM),
das Sie regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen DAM verknüpfen Sie jede Instanz von DAM_REF mit einem physischen
DAM. Hierdurch wird sie zur logischen Darstellung eines physischen DAM.
-
Öffnen Sie die Logical View (Logische Ansicht).
- Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).

6.10.8 Instanziierung von ACM_REF in Automation Studio™

Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks ACM_REF (im Ordner DDS_ACM) für jedes Auxiliary Capacitors Module (ACM),
das Sie regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen ACM verknüpfen Sie jede Instanz von ACM_REF mit einem physischen
ACM. Hierdurch wird sie zur logischen Darstellung eines physischen ACM.
- Öffnen Sie die Logical View (Logische Ansicht).
- Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).
