VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
3
2

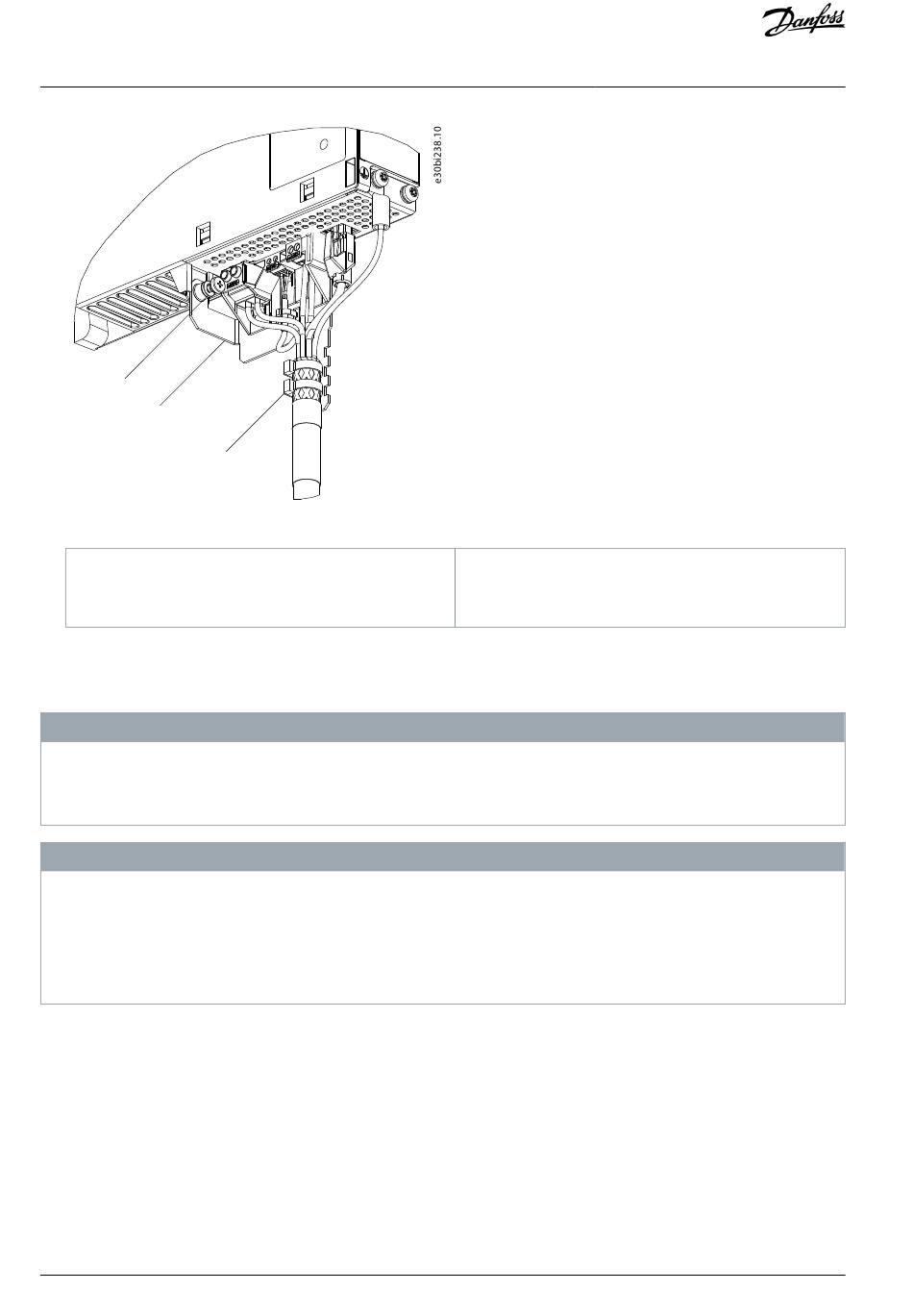

Abbildung 35: Kabelschirm an der Unterseite der Systemmodule
1 Kabelbinder
2 EMV-Metallabschirmungsplatte
• Verwenden Sie ein Kabel mit einer Abschirmung und hoher Litzenzahl, um Schalttransienten zu vermindern.
• Verwenden Sie keine verdrillten Abschirmungsenden (Pigtails) zur Verbindung der Abschirmung. Eine 360°-Aderverbindung
wird empfohlen.
POTENZIALAUSGLEICH
-
Es besteht die Gefahr elektrischer Störungen, wenn das Massepotenzial zwischen dem Servosystem und der Maschine ab-
weicht. Installieren Sie zwischen diesen ein Ausgleichskabel. Der empfohlene Leitungsquerschnitt beträgt 16 mm
EMV-STÖRUNGEN
-
Verwenden Sie abgeschirmte Kabel für Steuerleitungen und separate Kabel für Netzversorgungs- und Steuerleitungen. Die
Nichtbeachtung dieser Vorgabe kann zu nicht vorgesehenem Verhalten oder reduzierter Leistung der Anlage führen.
-
Halten Sie einen Mindestabstand von 200 mm zwischen Kommunikations- und Leistungskabeln ein.
-
Kreuzen Sie Kabel ausschließlich im 90°-Winkel.

5.5 Netzversorgungsanforderungen

Stellen Sie sicher, dass die Netzversorgung folgende Eigenschaften hat:
• Versorgungserdungssystem TN-S, TN-C, TN-CS, TT (nicht eckgeerdet).
• Prospektiver Kurzschlussstrom: 5 kA.
• Schutzklasse I.
• Geerdetes Drehstromnetz, 400–480 V AC ±10%.
• 3 Phasen-Leitungen und Erdungsleitung.
• Drehfeldfrequenz: 44–66 Hz
• Maximaler Eingangsstrom für 1 PSM 510 bei 30 kW: 55 A
64 | Danfoss A/S © 2020.10
1
H I N W E I S
H I N W E I S
3 PE-Schraube
eff
Elektrische Installation
2
.
AQ262449648484de-000201 / 175R1135
