Anschluss Von Einem Psm 510 An Die Netzdrossel - Danfoss VLT ISD 510 Bedienungsanleitung

VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
Modell
PSM 510 (30 kW)
Wenn 2 PSM 510-Module parallel geschaltet sind, verwenden Sie eine Netzdrossel, wie in
tionen finden Sie in 5.10.1.2 Anschluss von zwei PSM 510-Modulen an die
Tabelle 24: Netzdrosseleigenschaften für 2 PSM 510, parallel geschaltet
Modell
PSM 510 (2 x 30 kW)
Danfoss empfiehlt, die Netzdrossel nahe am PSM 510 zu montieren.
Die maximale Kabellänge hängt vom Querschnitt, von der erforderlichen Spannung sowie dem benötigten Strom im Zwischenkreis
ab.
Wenn die Netzdrosseln mit Abstand zum PSM 510 montiert werden, beträgt der maximale Kabelabstand 5 m.

5.10.1.1 Anschluss von einem PSM 510 an die Netzdrossel

Schließen Sie den PSM 510mit der richtigen Netzdrossel für die Leistungsgröße des PSM 510 an das Stromnetz an.
STATUS PSM
DEV
SVS ST
NET ST
LINK/ACT
X1
X2
LCP

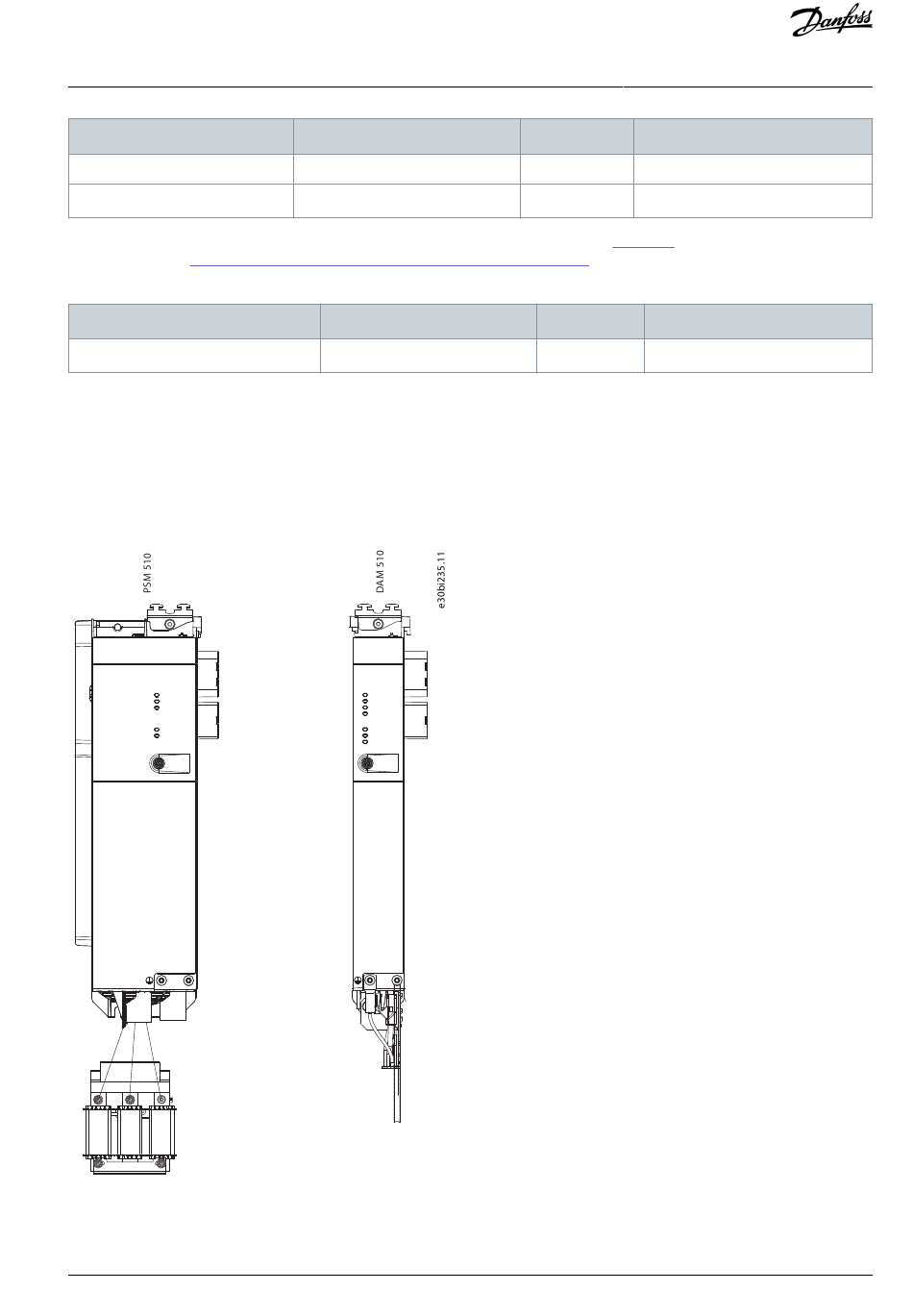

Abbildung 42: Anschluss von einem PSM 510 an die Netzdrossel
Danfoss A/S © 2020.10
Minimum I [A]
eff
60
Minimum I [A]
eff
125
. . .
STATUS DAM
DEV
SVS ST
NET ST
AUX
LINK/ACT
X1
X2
X3
LCP
U [V] Induktivität [mH]
eff
Maximal: 1.47
500 0.47 ±10%
Tabelle 24 beschrieben. Weitere Informa-
Netzdrossel.
U [V] Induktivität [mH]
eff
500 0.24 ±10%
AQ262449648484de-000201 / 175R1135 | 73
Elektrische Installation
