11.4 Motorüberlastschutz
-
Der interne Motorüberlastschutz arbeitet bei 105 % des Motor-Volllaststroms.
-
Weisen Sie DSD 510 mit Motornennstrom (Volllaststrom gemäß Motortypenschild) an, um den Schutz ordnungsgemäß zu
verwenden.
DSD 510 verfügt über einen internen Überlastschutz in den folgenden Vielfachen der Stromeinstellung:
Tabelle 127: Vielfaches der Stromeinstellung
Vielfaches der Stromeinstellung
7,2
1,5
1,2
11.5 Motor-Übertemperaturschutz
Der implementierte Motorüberlastschutz verfügt über keine thermische Sicherung oder Geschwindigkeitsempfindlichkeit.
-
Der interne Motor-Übertemperaturschutz ist nicht in DSD 510 integriert, weshalb eine Motor-Übertemperaturmessung erfor-
derlich ist. Das DSD 510 verfügt über einen Eingang für den Motortemperatursensor.
-
Ein Temperatursensor ist in das ISD 510 integriert.
-
Verwenden Sie einen Motor mit verstärkter Isolierung zwischen dem Thermistor und den Motorwicklungen (getestet mit ei-
nem Impuls von 4300 V DC und 8000 V

11.6 Schutz des Hybridkabels

Das AUX 24/48 V verfügt über 3 Schutzebenen:
• Software (Timingbereich Sekunden): Die Steuerkarte öffnet das 24/48 V AUX, wenn eine Überlast besteht (>15 A).
• Hardware (Timingbereich Mikrosekunden): Öffnet automatisch, wenn ein Kurzschluss von >36 A vorhanden ist.
• Hardware: Eine nicht austauschbare 20-A-Sicherung für das SMD (Surface-Mounted Device) für den Fall, dass die ersten beiden
Schutzvorrichtungen ausfallen.
11.7 Zulässige Kräfte an der Welle des ISD 510-Servoantriebs

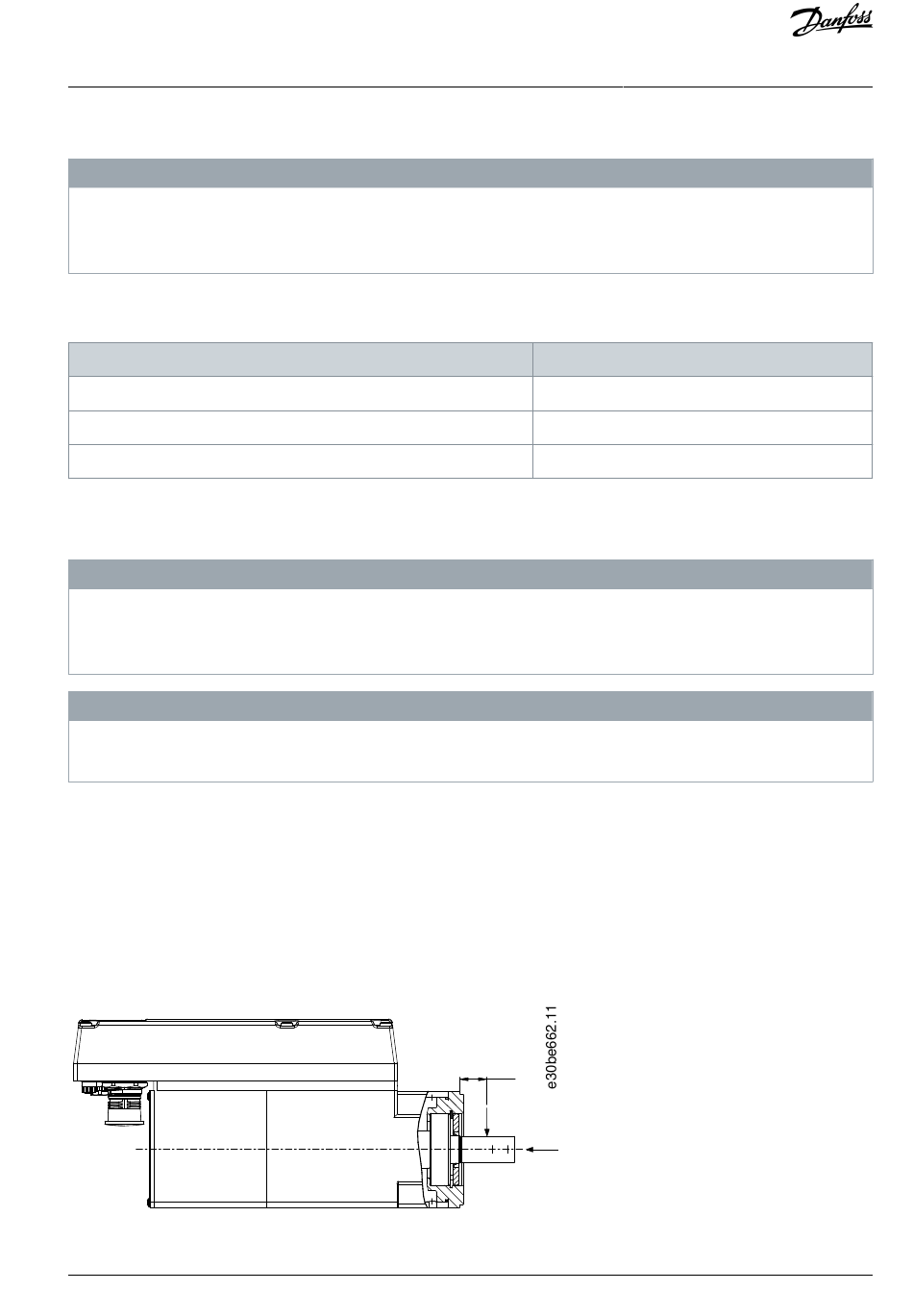

Abbildung 134: Zulässige Kräfte
Danfoss A/S © 2020.10
H I N W E I S
H I N W E I S
H I N W E I S
).
peak
20
Fr
Maximale Abschaltzeit
20 s
8 Min.
2 Std.
Fa
AQ262449648484de-000201 / 175R1135 | 207
