5.9.5.3 Anschluss des LCP-Kabels an Anschluss X5

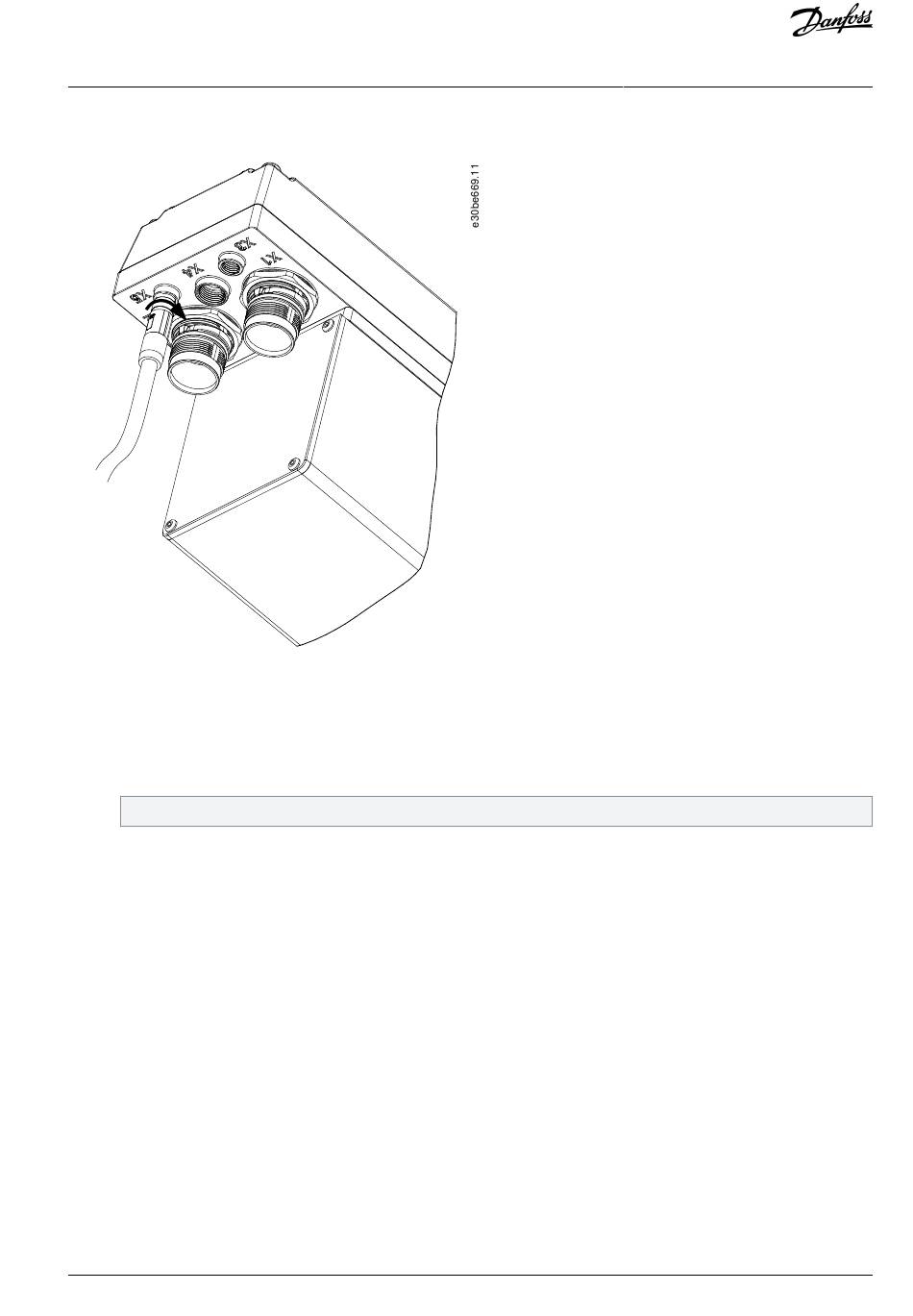

Abbildung 40: Anschluss des LCP-Kabels
Vorgehensweise
1.
Richten Sie den Stecker des LCP-Kabels (nicht mitgeliefert) an dem mit X5 markierten Steckeranschluss des ISD 510/DSD
510-Servoantriebs aus.
2. Drücken Sie den Stecker in Richtung des Elektronikgehäuses des Servoantriebs und ziehen Sie den Schraubring des Steck-
ers durch Rechtsdrehung fest. Das maximale Anzugsmoment beträgt 0,2 Nm.
Das LCP-Kabel kann als Zubehör bestellt werden.
