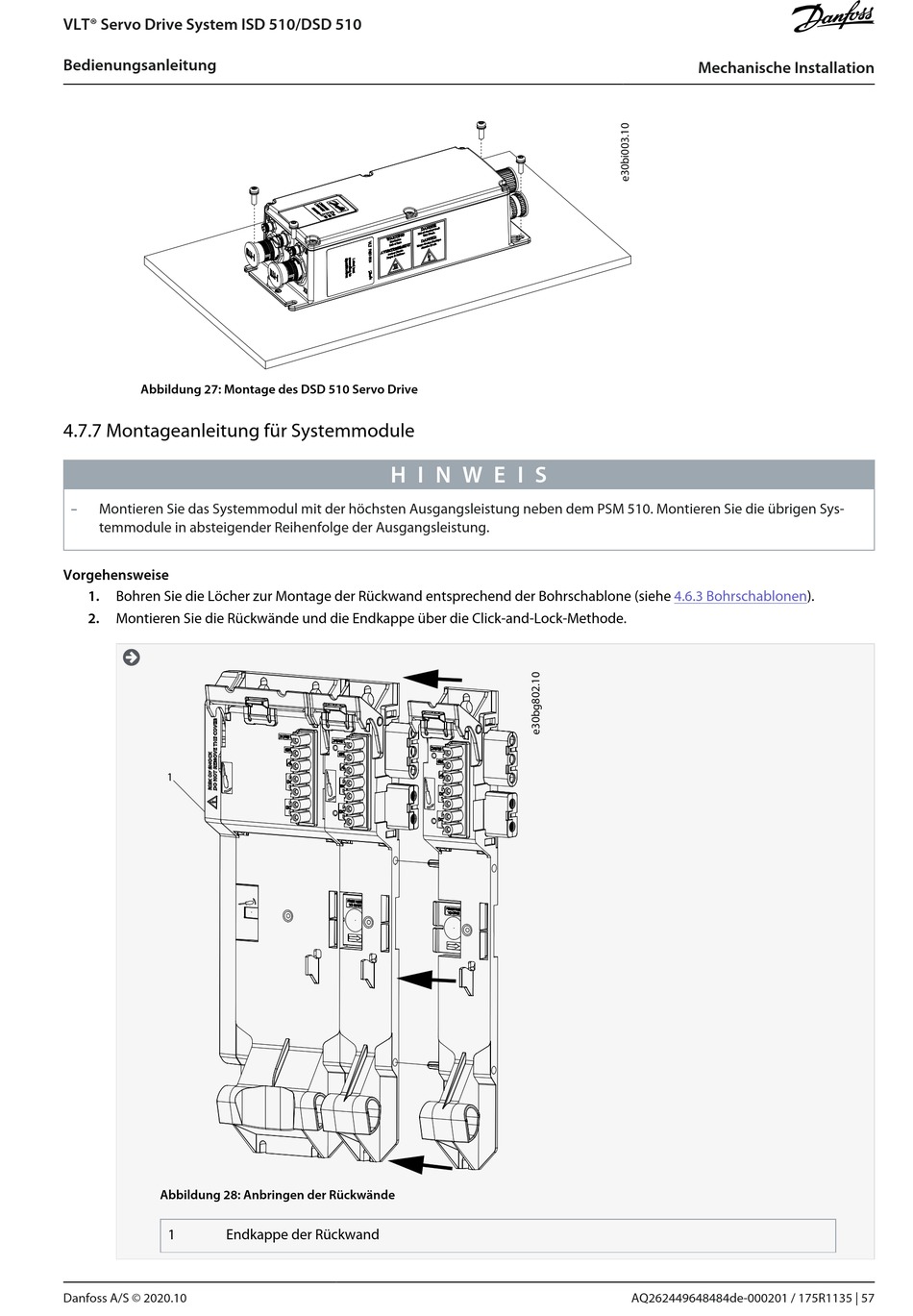

Abbildung 27: Montage des DSD 510 Servo Drive
4.7.7 Montageanleitung für Systemmodule
-
Montieren Sie das Systemmodul mit der höchsten Ausgangsleistung neben dem PSM 510. Montieren Sie die übrigen Sys-
temmodule in absteigender Reihenfolge der Ausgangsleistung.
Vorgehensweise
1.
Bohren Sie die Löcher zur Montage der Rückwand entsprechend der Bohrschablone (siehe
2.
Montieren Sie die Rückwände und die Endkappe über die Click-and-Lock-Methode.
1
Abbildung 28: Anbringen der Rückwände
1
Endkappe der Rückwand
Danfoss A/S © 2020.10
H I N W E I S
Mechanische Installation
4.6.3
Bohrschablonen).
