11 Spezifikationen

11.1 Typenschilder

11.1.1 Typenschild am ISD 510/DSD 510-Servoantrieb

Prüfen Sie das Typenschild und vergleichen Sie es mit den Bestelldaten. Verwenden Sie die Teilenummer als Referenz. Mit der Teile-
nummer ist der Antriebstyp eindeutig identifizierbar.
Achten Sie auf gute Lesbarkeit des Typenschilds.
Die Servoantriebe sind von außen nur über das Original Danfoss-Typenschild zu identifizieren.
Die folgenden Daten sind auf dem Typenschild des Servoantriebs angegeben:
VLT ISD 510
1
ISD510AT06C0D6E54FM1PNSXXTF108SXN30BKXSX
2
3
Input1: 560-680VDC 3.4A
4
M : 6.0Nm N : 3000rpm P
nom nom nom
5
M : 29.9Nm I : 4.9A M : 8.6Nm
max 0 0
6
Ambient: 5... 40˚C / 41...104˚F
Enclosure: IP54 Class F
PART NO: 136X6382
SERIAL NO: 001301Q170
136X6382001301Q170
Made in Italy
VAI SCCR: 5kA
Internal Motor Overload Protection 105%
E134261 Power Conversion Equipment

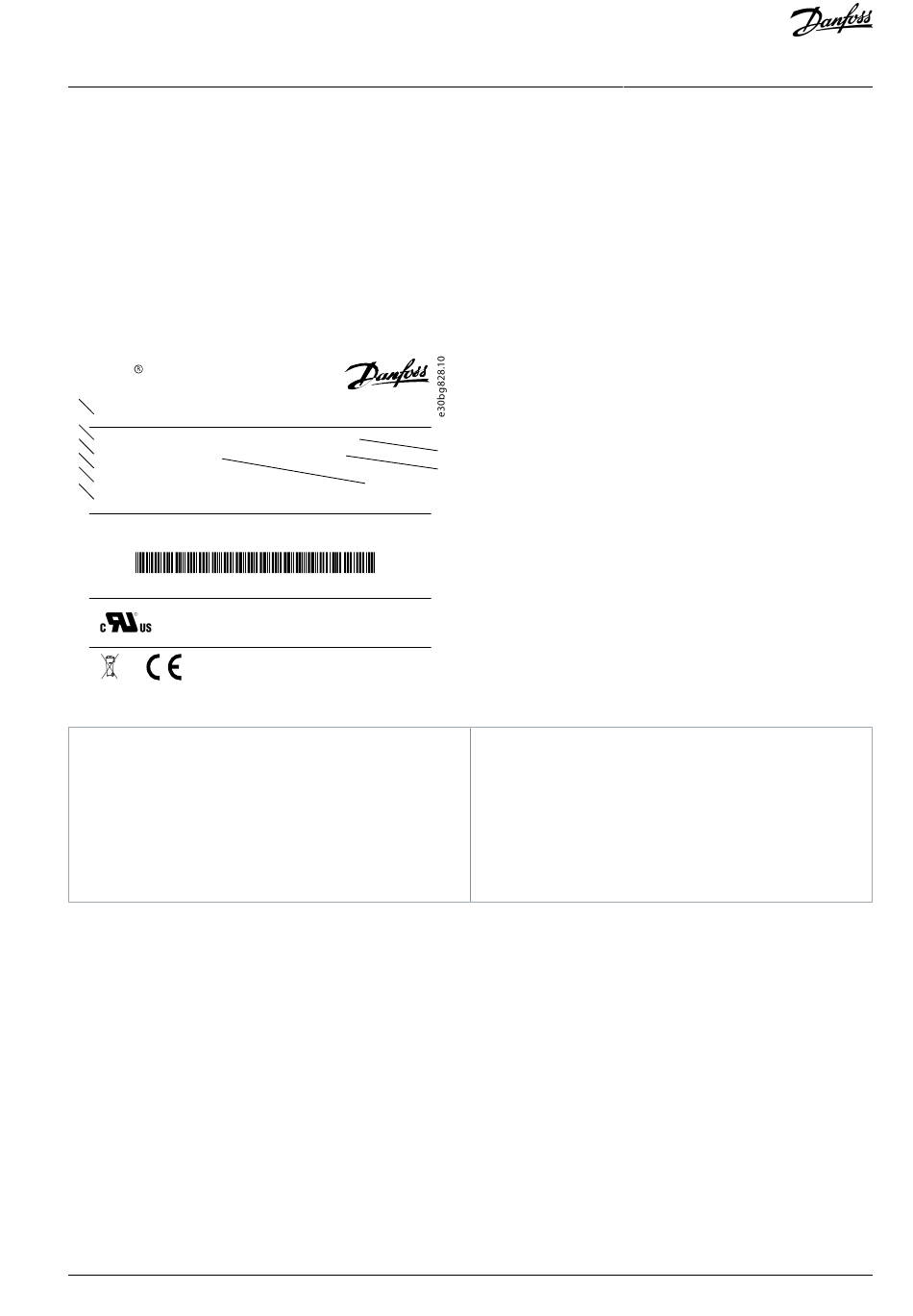

Abbildung 118: Beispiel eines Typenschilds am ISD 510-Servoantrieb
1 Typecode
2 Versorgungsspannung
3 Nenndrehmoment
4 Maximales Drehmoment
5 Umgebungstemperatur
Danfoss A/S © 2020.10
Input2: 24-48VDC 0.3A
: 1.9kW f : 0...590Hz
out
9
00:1B:08:22:D5:E8
Danfoss A/S 6430
Nordborg, Denmark
7
8
6 Schutzart
7 Hilfseingangsspannung
8 Ausgangsfrequenz
9 Nenndrehzahl
Spezifikationen
AQ262449648484de-000201 / 175R1135 | 193
