7.
Wiederholen Sie die Schritte 4, 5 und 6 für die restlichen Module und stellen Sie sicher, dass sich die Lippe auf der linken
Seite des zweiten Moduls innerhalb der Führungsnut auf der rechten Seite des ersten Moduls befindet (([1] in
(Montageanleitung für Systemmodule > #X007844 > fig_psr_kvh_v2b)).

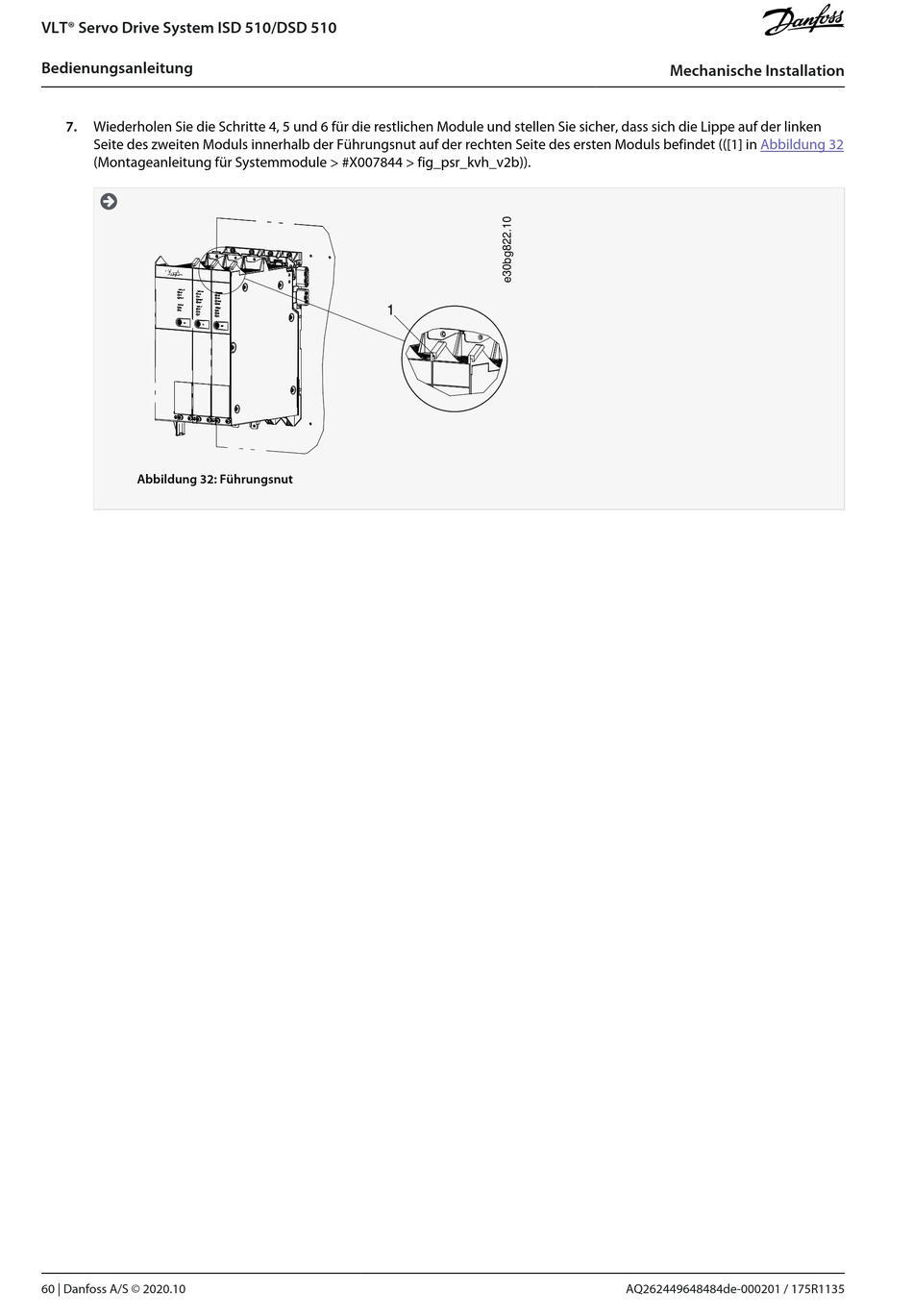

Abbildung 32: Führungsnut
60 | Danfoss A/S © 2020.10
1
Mechanische Installation
Abbildung 32
