VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung

3.3.3 Stecker an DSD 510-Servoantrieben

Die DSD 510-Servoantriebe verfügen über dieselben X1-X5-Stecker wie die ISD 510-Servoantriebe (siehe
Servo Drives). Zusätzlich zu den X1-X5-Steckern verfügen die DSD 510-Servoantriebe über 2 weitere Stecker: X6 und X7.
X7

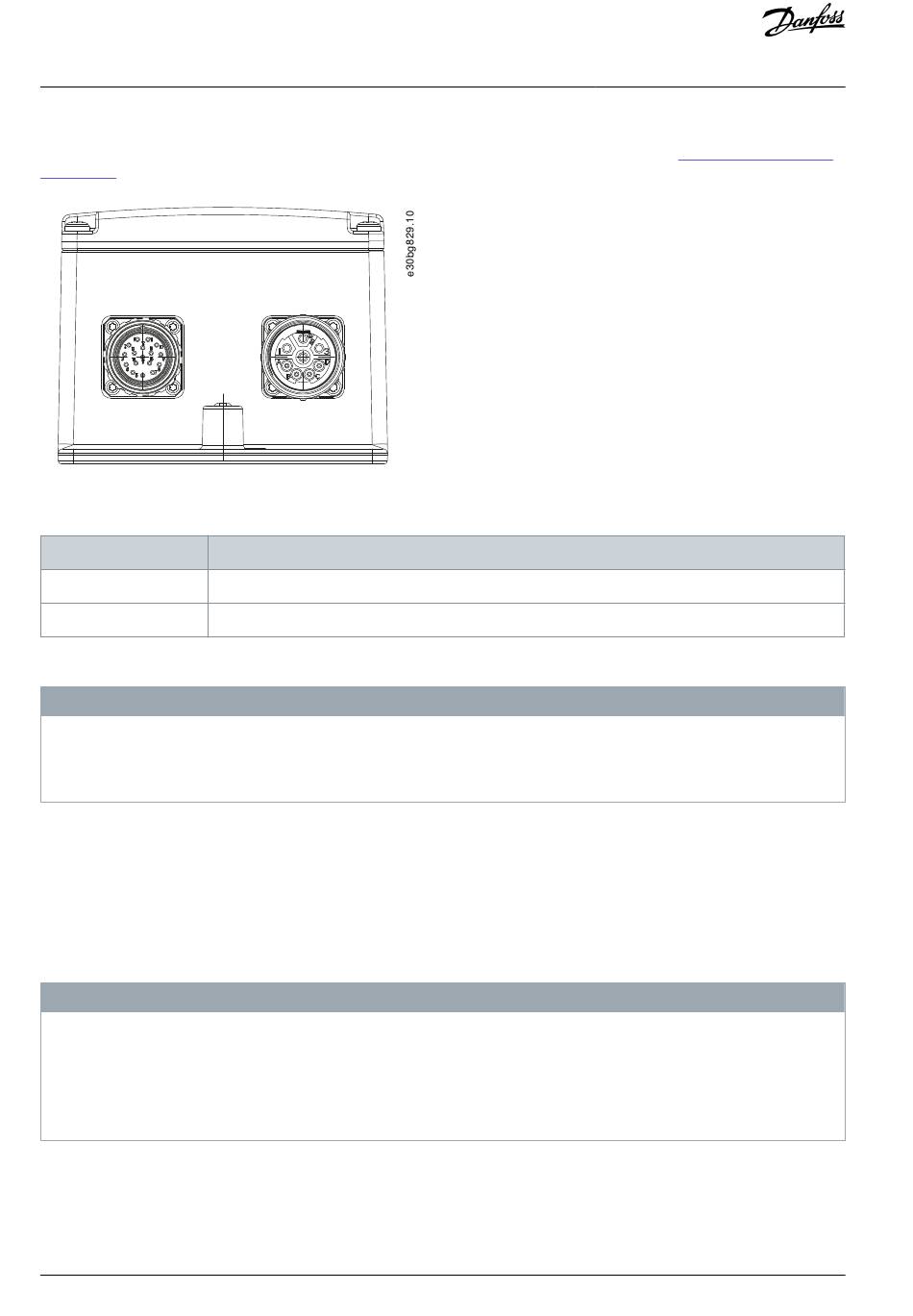

Abbildung 3: X6- und X7-Stecker am DSD 510-Servoantrieb
Tabelle 10: Stecker am DSD 510-Servoantrieb
Stecker
X6
X7
Die maximale Kabellänge vom DSD 510 zum Motor beträgt 5 m.
-
Die DSD 510-Servoantriebe sind in Ausführungen mit einem Stecker für die Spezifikationen HIPERFACE DSL, EnDat 2.2 und
ohne Geber verfügbar. Dieser Stecker ist für ein Hybridkabel vorgesehen, das die Motor- und Geberkabel beinhaltet.
-
Alle weiteren Spezifikationen verwenden die Ausführung mit zwei Steckern mit separaten Motor- und Geberkabeln.

3.4 Power Supply Module (PSM 510)

3.4.1 Übersicht
PSM ist die Abkürzung für Power Supply Module. Es ist das Netzteil für das Servosystem. Das PSM 510 liefert eine DC-Versorgungss-
pannung und garantiert eine hohe Leistungsdichte. Zwischenkreis und 24/48 V DC werden über den Backlink-Anschluss in den
Rückwänden auf alle Systemmodule verteilt. Das PSM 510 kann über einen Ethernet-basierten Feldbus kontrolliert werden.
LED an der Vorderseite des PSM 510 zeigen Betriebszustände und Warnungen an.
-
Die Systemmodule sind für den Einsatz in einem Schaltschrank ausgelegt. Wird die STO-Funktion verwendet, muss der
Schaltschrank mindestens über die Schutzart IP54 verfügen.
-
Das PSM 510 verfügt gemäß IEC/EN 60529 über die Schutzart IP20 (mit Ausnahme der Stecker, die über die Schutzart IP00
verfügen).
-
Der Kontakt mit Flüssigkeiten kann das PSM 510 beschädigen.
Alle Leistungskabel sind mit dem PSM 510 verkabelt, daher ist für jedes System mindestens 1 PSM 510 erforderlich.
Das PSM 510 führt auch Wartungsfunktionen aus, zum Beispiel eine Spannungsmessung, und wird durch einen internen Lüfter ge-
kühlt.
32 | Danfoss A/S © 2020.10
X6
Beschreibung
M23 8-poliger Motorleistungsstecker
M23 17-poliger Motor-Istwertstecker
H I N W E I S
H I N W E I S
Systembeschreibung
3.2.5.1 Stecker an ISD 510
AQ262449648484de-000201 / 175R1135
