5.
Ziehen Sie das Modul nach vorn und entfernen Sie es von der Rückwand.

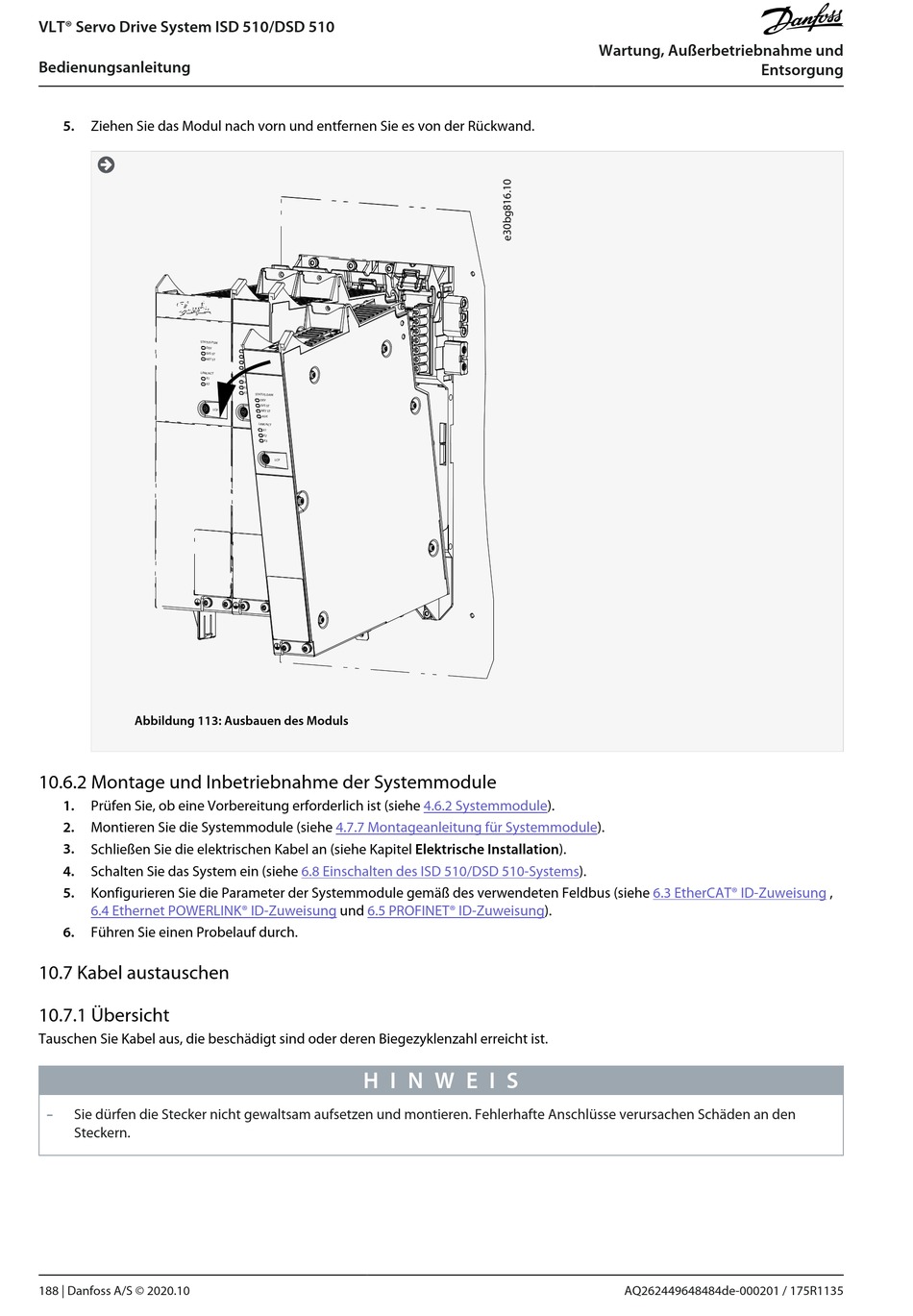

Abbildung 113: Ausbauen des Moduls
10.6.2 Montage und Inbetriebnahme der Systemmodule
1.
Prüfen Sie, ob eine Vorbereitung erforderlich ist (siehe
2.
Montieren Sie die Systemmodule (siehe
3.
Schließen Sie die elektrischen Kabel an (siehe Kapitel Elektrische Installation).
4.
Schalten Sie das System ein (siehe
5.
Konfigurieren Sie die Parameter der Systemmodule gemäß des verwendeten Feldbus (siehe
6.4 Ethernet POWERLINK® ID-Zuweisung
6.
Führen Sie einen Probelauf durch.
10.7 Kabel austauschen
10.7.1 Übersicht
Tauschen Sie Kabel aus, die beschädigt sind oder deren Biegezyklenzahl erreicht ist.
-
Sie dürfen die Stecker nicht gewaltsam aufsetzen und montieren. Fehlerhafte Anschlüsse verursachen Schäden an den
Steckern.
