• Folgen Sie den Kabelanforderungen in diesem Handbuch.
•
Für Systemmodule:
Sorgen Sie zur Erfüllung der CE-Anforderungen für einen Kabelquerschnitt des Erdungskabels von mindestens 16 mm2 (mind-
estens 70 °C, Cu).
Sorgen Sie zur Erfüllung der UL-Anforderungen für einen Kabelquerschnitt des Erdungskabels von mindestens 6 AWG (mindes-
tens 60 °C, Cu).
Wird ein PSM 510-Modul mit 10 kW verwendet, kann der Kabelquerschnitt reduziert werden auf:
- 10 mm2 (mindestens 70 °C, Cu) zur Erfüllung der CE-Anforderungen
- 8 AWG (mindestens 60 °C, Cu) zur Erfüllung der UL-Anforderungen
5.4.2 Erdung für eine EMV-gerechte Installation
• Stellen Sie einen elektrischen Kontakt zwischen Kabelschirm und Gehäuse her, indem Sie das E/A-Abschirmblech an jedem
Modul verwenden.

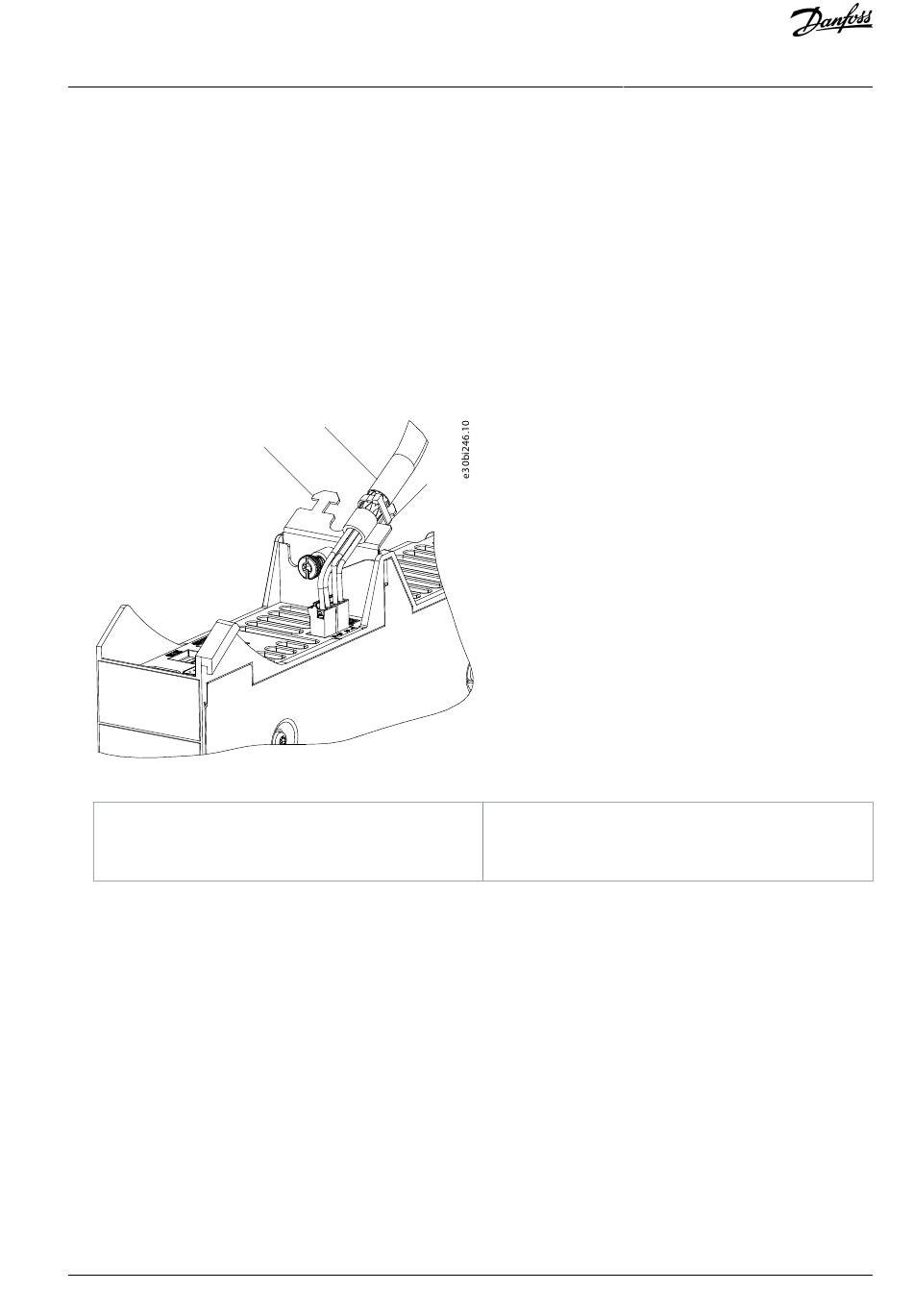

Abbildung 34: Kabelschirm an der Oberseite der Systemmodule
1 Kabel
2 Kabelbinder
Danfoss A/S © 2020.10
1
3
2
3 E/A-Abschirmblechs
AQ262449648484de-000201 / 175R1135 | 63
Elektrische Installation
