VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
1 Ethernet-Anschluss Eingang (X1 IN)
2 Ethernet-Anschluss Ausgang (X2 OUT)
3 24/48 V IN-Stecker (EINGANG 24/48 V)
4 STO-Stecker Eingang (STO PSM)
Vorgehensweise
1.
Schließen Sie das Ethernetkabel zwischen SPS und Ethernet-Anschluss Eingang (X1 IN) [1] an.
2. Schließen Sie das Ethernetkabel zwischen Ethernet-Anschluss Ausgang (X2 OUT) [2] und dem nächsten Modul an.
3.
Verbinden Sie die Adern mit dem 24/48 V IN-Stecker (EINGANG 24/48 V).
4. Stecken Sie den 24/48 V IN-Stecker [3] ein.
5.
Verbinden Sie die Adern mit dem STO-Stecker IN (STO PSM).
6. Stecken Sie den STO-Stecker IN [4] ein.
7.
Verbinden Sie die Adern mit dem STO-Stecker OUT (STO PSM).
8. Stecken Sie den STO-Stecker OUT [5] ein.
9.
Sind E/As erforderlich, führen Sie die Adern in den E/A-Stecker ein und stecken Sie den Stecker (I/O PSM) [6] ein.
10. Ist ein Relais erforderlich, führen Sie die Adern in den Relaisstecker ein und stecken Sie den Stecker (REL PSM) [7] ein.

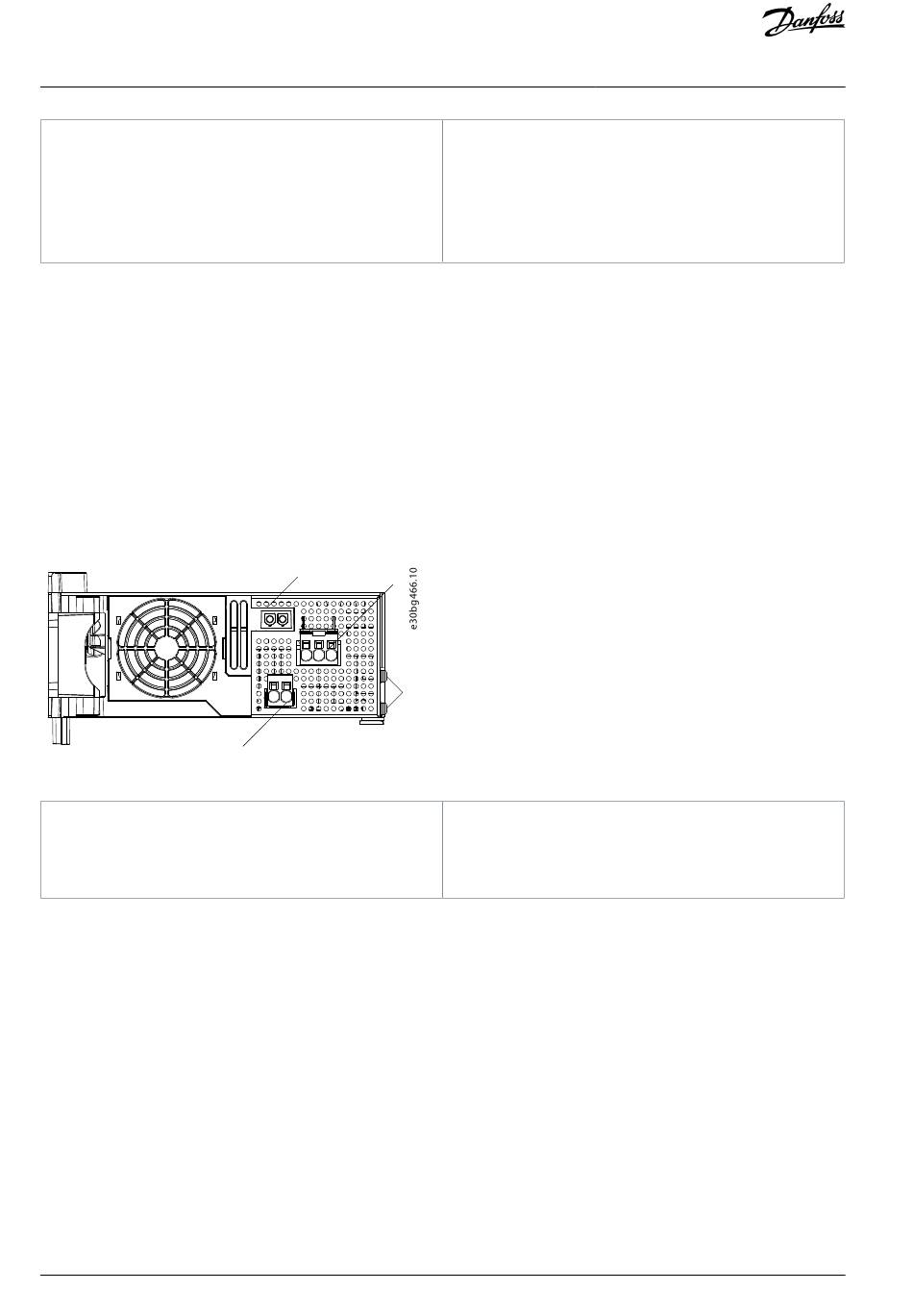

5.10.2.2 Anschließen der Kabel an der Unterseite des Power Supply Module PSM 510
Abbildung 46: Anschlüsse an der Unterseite des PSM 510
1 Halter für den Stecker des internen Bremswider-
stands, wenn nicht in Verwendung
2 Versorgungsnetzstecker
Vorgehensweise
1. Verbinden Sie die Adern mit dem Netzversorgungsstecker.
2. Stecken Sie den Netzanschlussstecker [2] ein.
3. Falls ein externer Bremswiderstand erforderlich ist:
a. Ziehen Sie den Stecker [4] des internen Bremswiderstands und stecken Sie stattdessen den Stecker des externen
Bremswiderstands ein.
b.
Stecken Sie den Stecker des internen Bremswiderstands in die Halterung für den Stecker des internen Bremswider-
stands [1].
4.
Schließen Sie das PSM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [3] an. Das Anzugsmoment beträgt 3
Nm.
76 | Danfoss A/S © 2020.10
1
2
3
4
5 STO-Stecker Ausgang (STO PSM)
6 E/A-Stecker (E/A PSM)
7 Relaisstecker (REL PSM)
3 PE-Schrauben
4 Anschluss des internen/externen Bremswiderstands
AQ262449648484de-000201 / 175R1135
Elektrische Installation
