VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
Mechanische Installation
Rmin
37
[1.45]

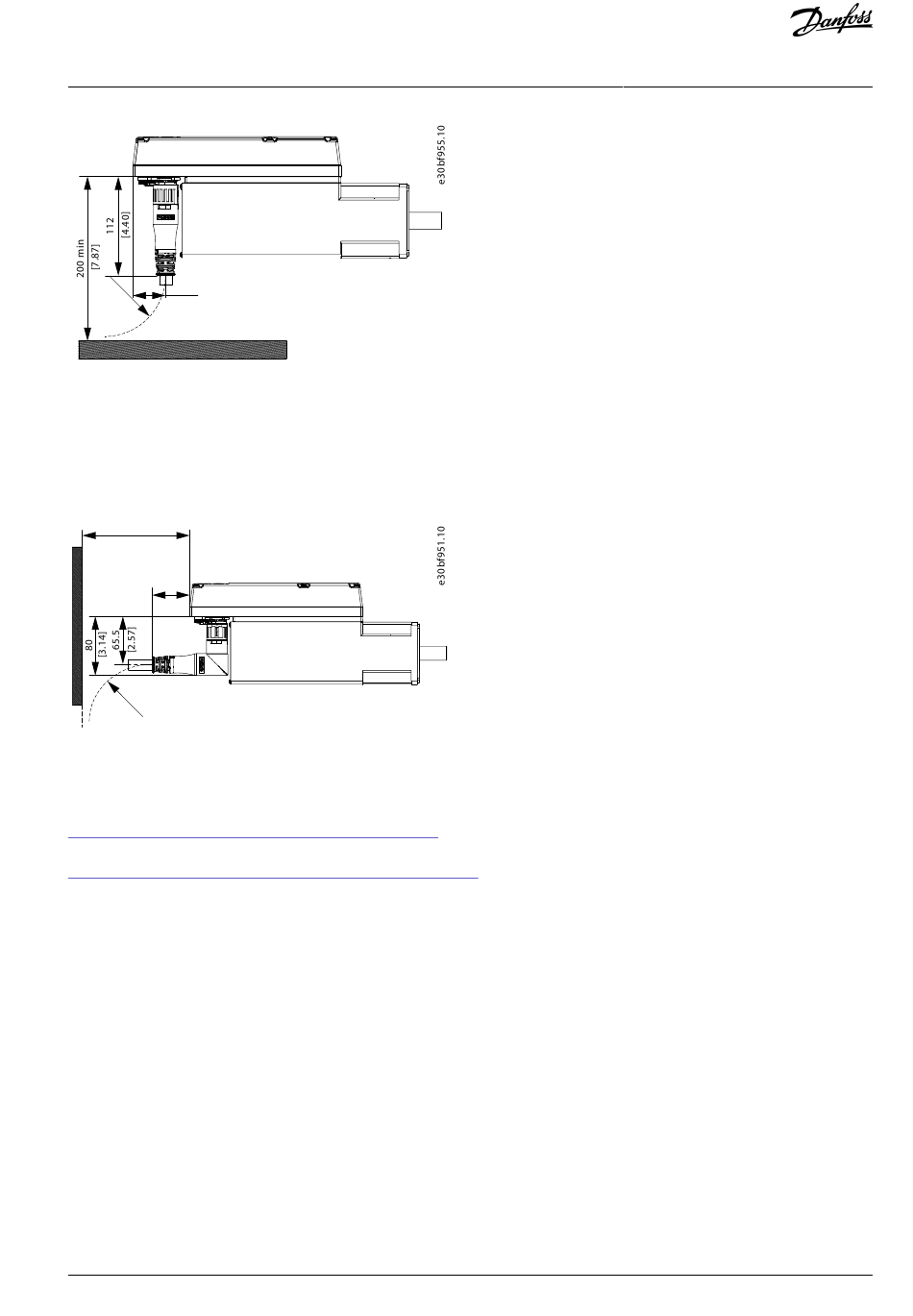

Abbildung 19: Mindestabstand für geraden M23-Stecker
4.7.1.2 Mindestabstand für angewinkelten M23-Stecker an ISD 510
Der Mindestabstand für den angewinkelten Stecker wird wie folgt berechnet:
0,5-facher Kabeldurchmesser + Steckerlänge gemessen vom Elektronikgehäuse + R
= 7,8 mm + 51,4 mm + 78 mm = 137,8 mm ≈
min
140 mm
140 min
[5.51]
51.4
[2.02]
Rmin
Abbildung 20: Mindestabstand für angewinkelten M23-Stecker
4.7.2 Platzbedarf für den DSD 510-Servoantrieb
Zusätzlich zu seinen eigenen Abmessungen benötigt der DSD 510-Servoantrieb Platz für das Hybridkabel.
4.7.2.1 Mindestabstand für geraden M23-Stecker an DSD 510
zeigt den geraden Steckverbinder, der an einem DSD 510-Servoan-
trieb installiert ist.
4.7.2.2 Mindestabstand für angewinkelten M23-Stecker an DSD 510
zeigt den angewinkelten Steckverbinder, der an einem DSD
510-Servoantrieb installiert ist.
Die Abbildungen zeigen den Mindestabstand vom Servoantrieb zum nächsten Objekt und den minimal zulässigen Biegeradius R
min
für fest installierte Kabel. Bei der Kabelinstallation ist die Höhe des Steckverbinders plus 30 mm für das Kabel zu berücksichtigen.
Danfoss A/S © 2020.10
AQ262449648484de-000201 / 175R1135 | 51
