3.2 VLT® Integrated Servo Drive ISD 510
3.2.1 Übersicht über den ISD 510-Servoantrieb
ISD ist die Abkürzung von Integrated Servo Drive, einem Kompaktantrieb mit permanent erregtem Synchronmotor (PMSM). Das
bedeutet, dass das gesamte Antriebssystem bestehend aus Motor, Positionssensor, mechanischer Bremse sowie Leistungs- und Re-
gelelektronik in ein Gehäuse integriert ist. Zusätzliche Kreise, wie z. B. Niederspannungsversorgung, Bustreiber und funktionale Si-
cherheit werden innerhalb der Servoantriebselektronik implementiert. Alle ISD 510-Servoantriebe verfügen über 2 Hybridstecker
(M23), die eine Verbindung zu den Leistungs- und Kommunikationssignalen eines Hybridkabels herstellen. Die Advanced Version
verfügt über 3 zusätzliche Schnittstellen für externe Geber, Ein-/Ausgänge, Feldbusgeräte und für den direkten Anschluss der Bedie-
neinheit (LCP).
LED an der Oberseite des ISD 510-Servoantriebs zeigen den aktuellen Status. Die Datenübertragung erfolgt über das Real-Time
Ethernet.

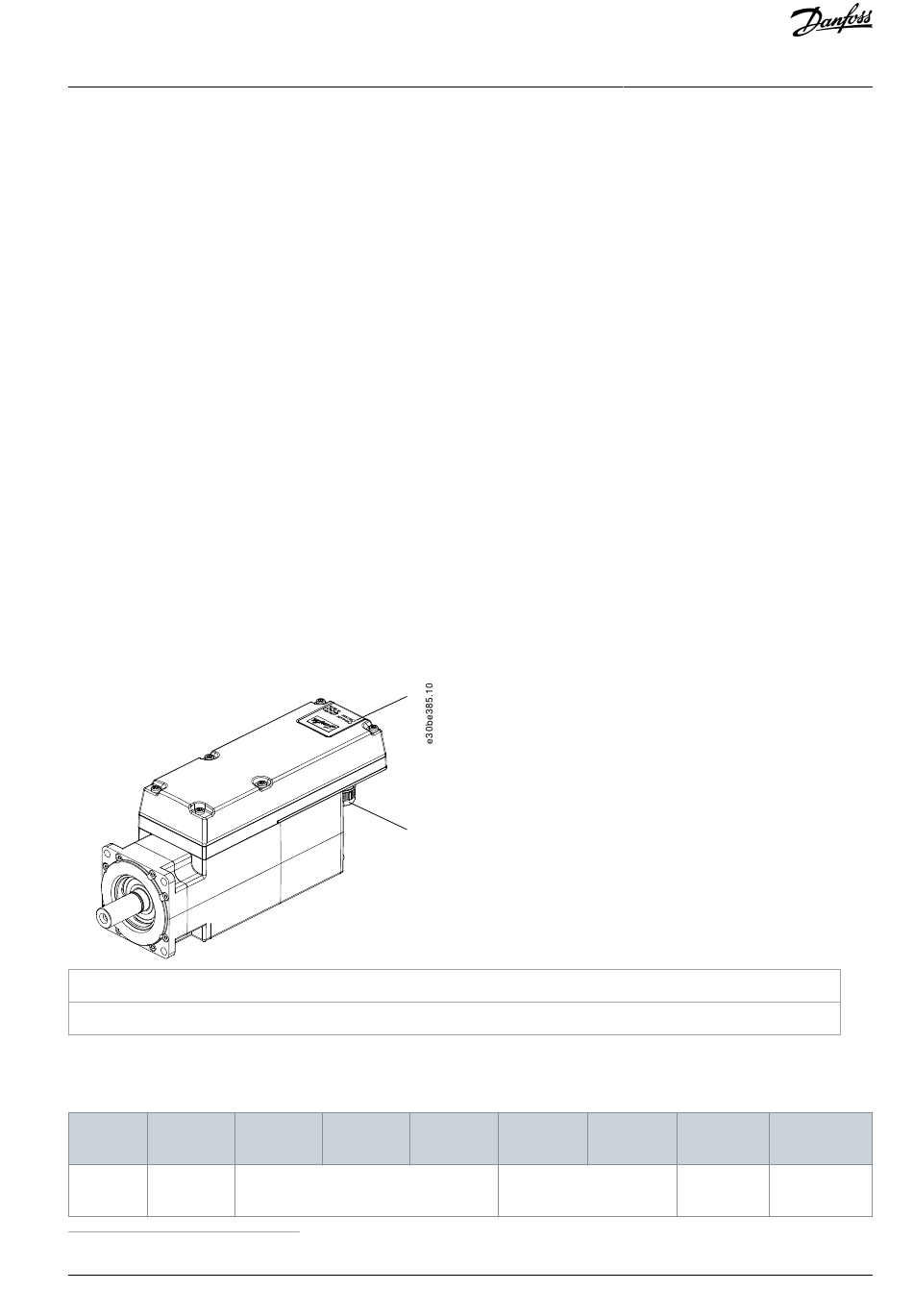

1 Betriebs-LED
2 Anschlüsse
3.2.2 Motor und Flanschgrößen
Tabelle 4: Motor und Flanschgrößen
Baugröße
1, 1,5 Nm
Flansch- 76 mm
größe
In Vorbereitung
1
Danfoss A/S © 2020.10
1
2
Baugröße Baugröße
2, 2,1 Nm 2, 2,9 Nm
84 mm
Baugröße Baugröße
2, 3,8 Nm 3, 5,2 Nm
110 mm
Systembeschreibung
Baugröße Baugröße 4,
3, 6,0 Nm 11,2 Nm
138 mm
AQ262449648484de-000201 / 175R1135 | 27
Baugröße 4,
13,0 Nm
(1)
–
