VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
Kontakt Beschreibung
8 /SSI DAT

11.8.4 X5: LCP-Anschluss (M8, 6-polig)

Der X5-Stecker wird zur direkten Verbindung des LCPs mit dem Advanced ISD 510/DSD 510-Servoantrieb über ein Kabel verwendet.
4
3
6
5
2
1

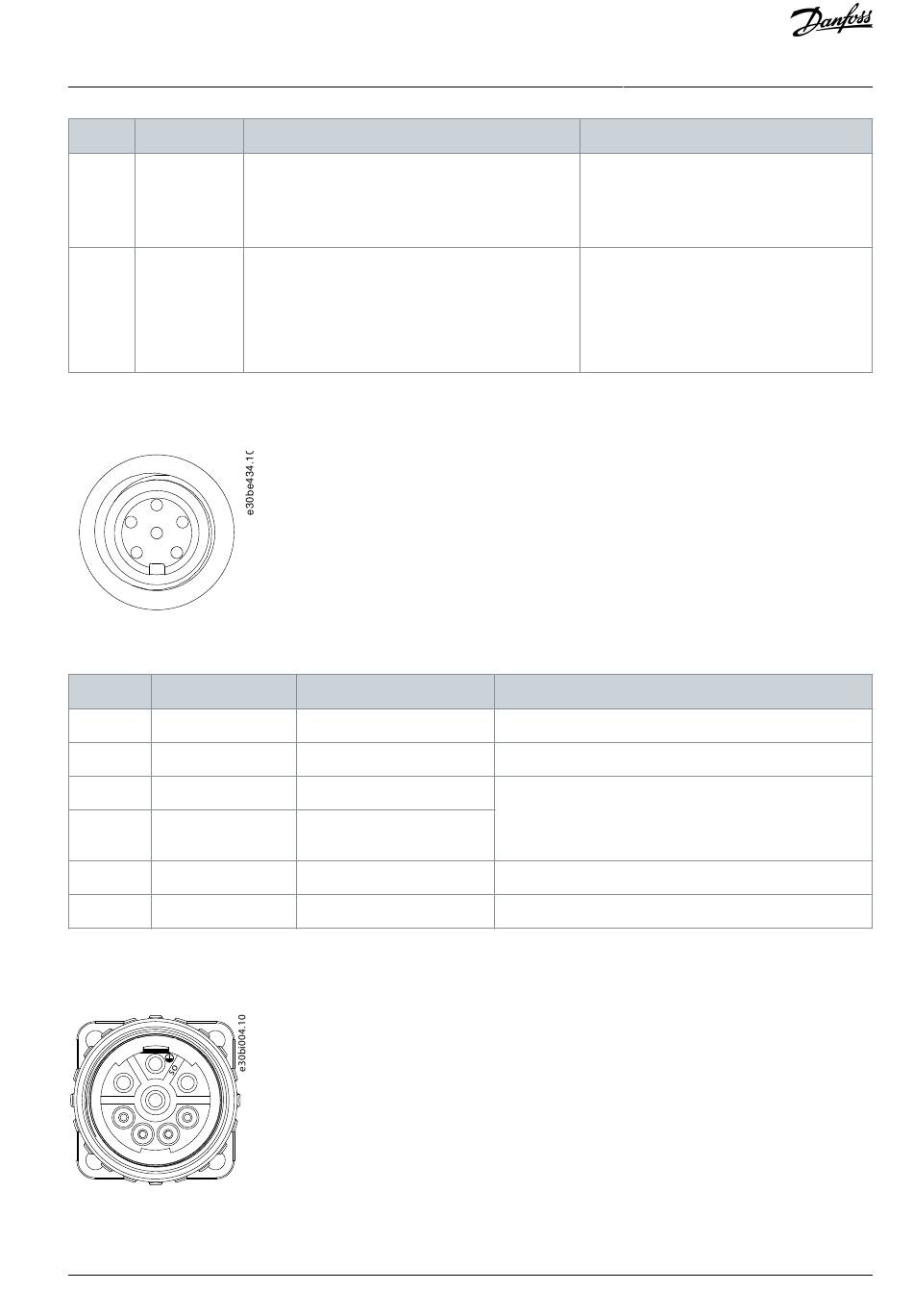

Abbildung 139: Pin-Belegung des X5 LCP-Steckers (M8, 6-polig)
Tabelle 132: Pin-Belegung des X5 LCP-Steckers
Kontakt Beschreibung
1 Nicht verwendet
2 /LCP RST
3 LCP RS485
4 /LCP RS485
5 GND
6 VCC

11.8.5 X6: Standard/HIPERFACE DSL-Motorstecker

Der Standard/HIPERFACE DSL-Motorstecker ist eine M23-Buchse.
1 3
A D
B C
Abbildung 140: Pin-Belegung des X6-Motorsteckers
Danfoss A/S © 2020.10
Hinweise
Negative SSI/BiSS-Daten in
Hinweise
–
Reset
Positives RS485-Signal
Negatives RS485-Signal
GND
5-V-Versorgung für LCP
Nennwert/Parameter
Analogeingang:
Nennspannung: 0-10 V
Eingangsimpedanz: 5,46 kΩ
Bandbreite: ≦ 25 kHz
SSI:
Busgeschwindigkeit: 0,5 Mbit mit 25-m-Kabel
BiSS:
Entspricht der RS485-Spezifikation.
Maximale Kabellänge (SSI und BiSS): 25 m
Nennwert/Parameter
–
Aktiv bei ≦0,5 V
Drehzahl:
38,4 kBd
Die Pegel entsprechen der RS485-Spezifikation.
–
5 V ±10 % bei 120 mA maximaler Last
AQ262449648484de-000201 / 175R1135 | 211
