5.10.1.2 Anschluss von zwei PSM 510-Modulen an die Netzdrossel
Schließen Sie die PSM 510-Module an die gleiche Netzdrossel wie in
Vergewissern Sie sich, dass die verwendete Drossel eine geeignete Leistungsgröße aufweist, die der kombinierten Leistung der
PSM 510-Module entspricht.
Wenn 2 PSM 510-Module verwendet werden, muss die Verdrahtung zwischen Netzdrossel und jedem PSM 510 die gleiche Länge
haben, mit einer Toleranz von 0,5 m.
Schließen Sie jedes PSM 510-Modul direkt an der Netzdrossel an. Eine parallele Verdrahtung ist nicht zulässig.
STATUS PSM
STATUS PSM
DEV
DEV
SVS ST
SVS ST
NET ST
NET ST
LINK/ACT
LINK/ACT
X1
X1
X2
X2
LCP

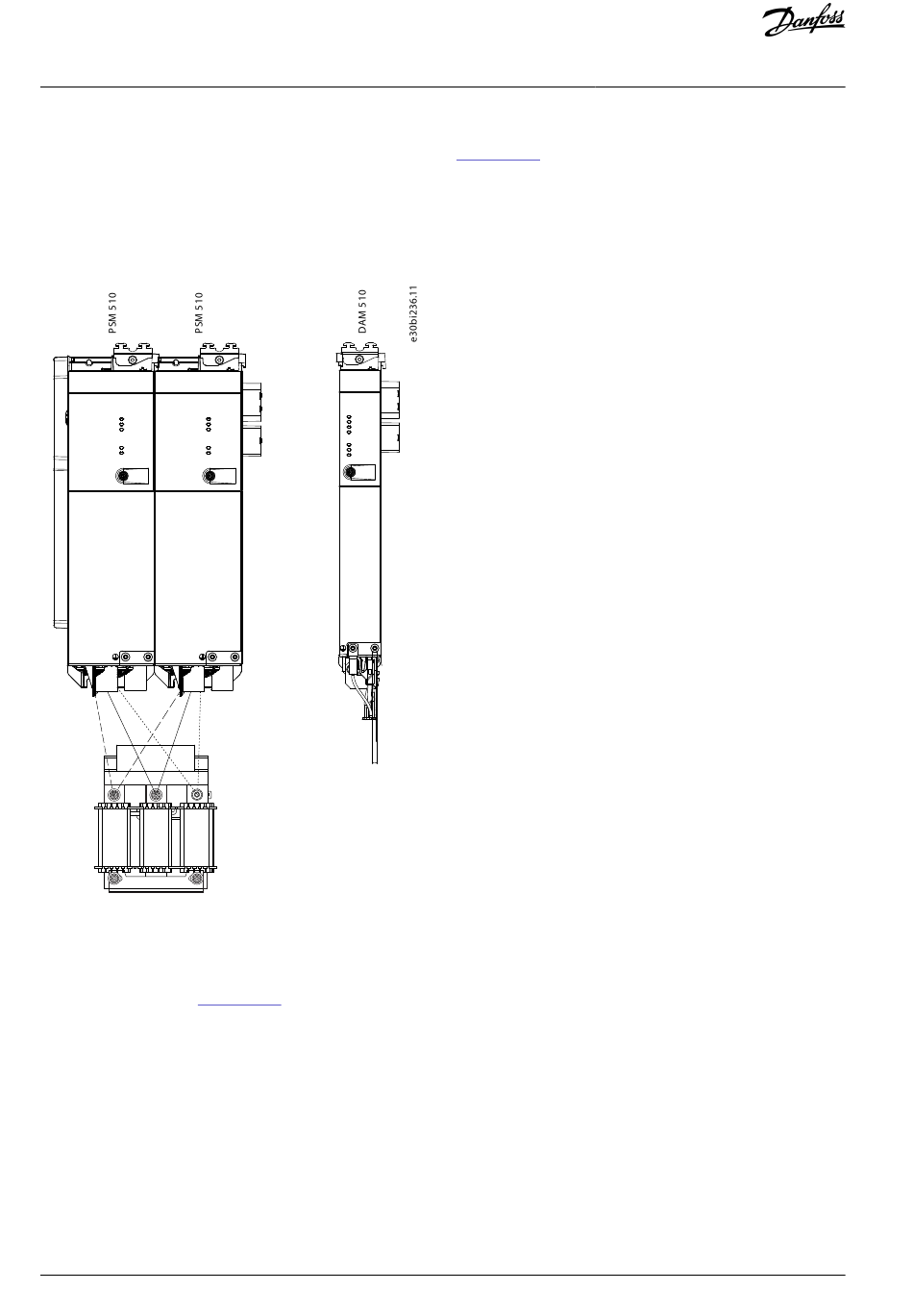

Abbildung 43: Anschluss von zwei PSM 510-Modulen an die Netzdrossel
5.10.1.3 Anschluss von zwei PSM 510-Modulen an die Netzdrossel mit Systemaufteilung
Schließen Sie die PSM 510-Module unabhängig von der Lastposition an die gleiche Netzdrossel an (zum Beispiel vor oder nach der
Systemaufteilung), wie in
Abbildung 44
Vergewissern Sie sich, dass die verwendete Drossel eine geeignete Leistungsgröße aufweist, die der kombinierten Leistung der
PSM 510-Module entspricht.
Wenn 2 PSM 510-Module verwendet werden, muss die Verdrahtung zwischen Netzdrossel und jedem PSM 510 die gleiche Länge
haben, mit einer Toleranz von 0,5 m.
Schließen Sie jedes PSM 510-Modul direkt an der Netzdrossel an. Eine parallele Verdrahtung ist nicht zulässig.
