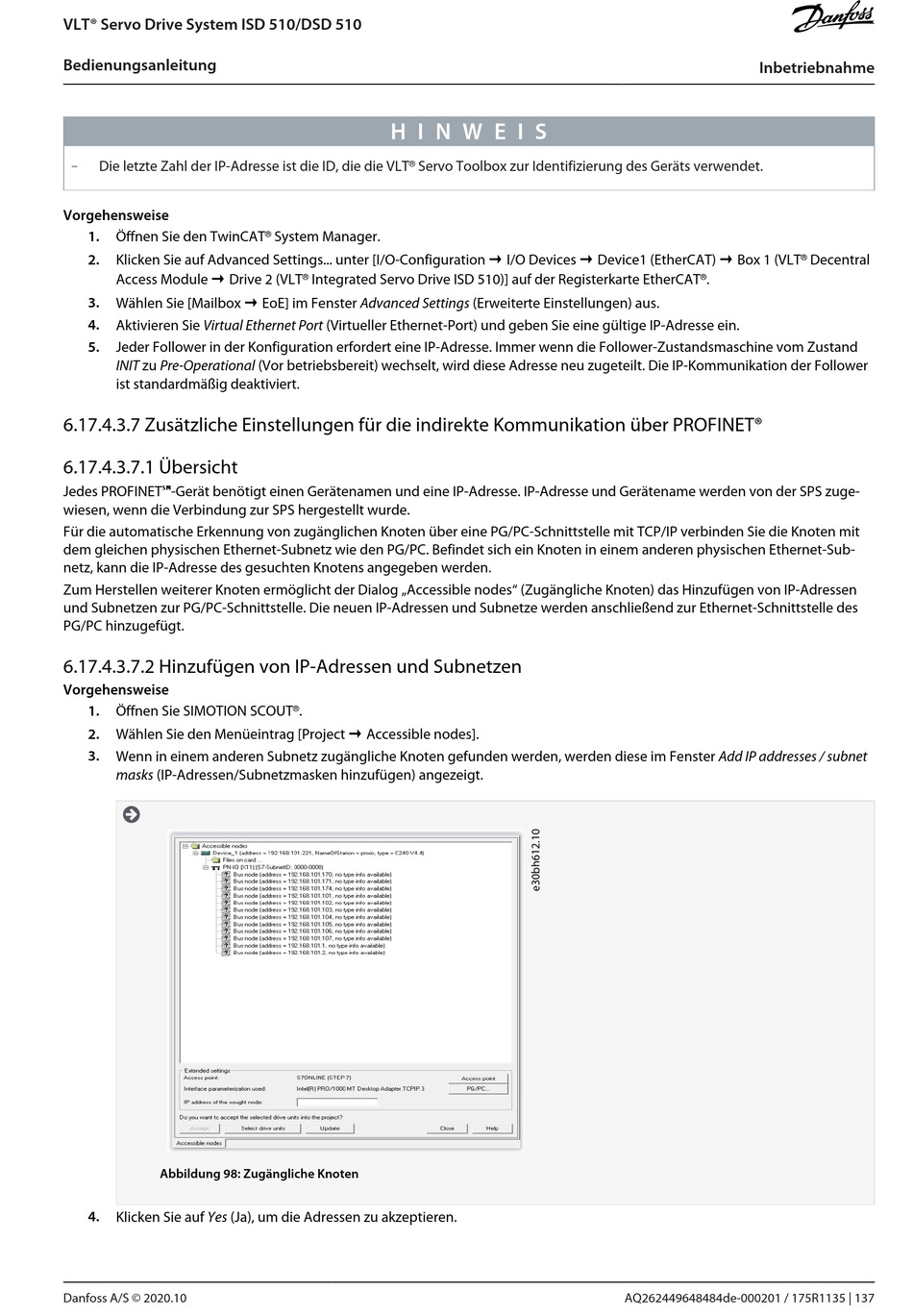

VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
-
Die letzte Zahl der IP-Adresse ist die ID, die die VLT
Vorgehensweise
1.
Öffnen Sie den TwinCAT
2.
Klicken Sie auf Advanced Settings... unter [I/O-Configuration → I/O Devices → Device1 (EtherCAT) → Box 1 (VLT
Access Module → Drive 2 (VLT
3.
Wählen Sie [Mailbox → EoE] im Fenster Advanced Settings (Erweiterte Einstellungen) aus.
4.
Aktivieren Sie Virtual Ethernet Port (Virtueller Ethernet-Port) und geben Sie eine gültige IP-Adresse ein.
5.
Jeder Follower in der Konfiguration erfordert eine IP-Adresse. Immer wenn die Follower-Zustandsmaschine vom Zustand
INIT zu Pre-Operational (Vor betriebsbereit) wechselt, wird diese Adresse neu zugeteilt. Die IP-Kommunikation der Follower
ist standardmäßig deaktiviert.
6.17.4.3.7 Zusätzliche Einstellungen für die indirekte Kommunikation über PROFINET®
6.17.4.3.7.1 Übersicht
℠
Jedes PROFINET
-Gerät benötigt einen Gerätenamen und eine IP-Adresse. IP-Adresse und Gerätename werden von der SPS zuge-
wiesen, wenn die Verbindung zur SPS hergestellt wurde.
Für die automatische Erkennung von zugänglichen Knoten über eine PG/PC-Schnittstelle mit TCP/IP verbinden Sie die Knoten mit
dem gleichen physischen Ethernet-Subnetz wie den PG/PC. Befindet sich ein Knoten in einem anderen physischen Ethernet-Sub-
netz, kann die IP-Adresse des gesuchten Knotens angegeben werden.
Zum Herstellen weiterer Knoten ermöglicht der Dialog „Accessible nodes" (Zugängliche Knoten) das Hinzufügen von IP-Adressen
und Subnetzen zur PG/PC-Schnittstelle. Die neuen IP-Adressen und Subnetze werden anschließend zur Ethernet-Schnittstelle des
PG/PC hinzugefügt.
6.17.4.3.7.2 Hinzufügen von IP-Adressen und Subnetzen
Vorgehensweise
1.
Öffnen Sie SIMOTION SCOUT
2.
Wählen Sie den Menüeintrag [Project → Accessible nodes].
3.
Wenn in einem anderen Subnetz zugängliche Knoten gefunden werden, werden diese im Fenster Add IP addresses / subnet
masks (IP-Adressen/Subnetzmasken hinzufügen) angezeigt.
Abbildung 98: Zugängliche Knoten
4.
Klicken Sie auf Yes (Ja), um die Adressen zu akzeptieren.
Danfoss A/S © 2020.10
H I N W E I S
Servo Toolbox zur Identifizierung des Geräts verwendet.
®
System Manager.
®
Integrated Servo Drive ISD 510)] auf der Registerkarte EtherCAT
®
.
®
Inbetriebnahme
.
®
AQ262449648484de-000201 / 175R1135 | 137
