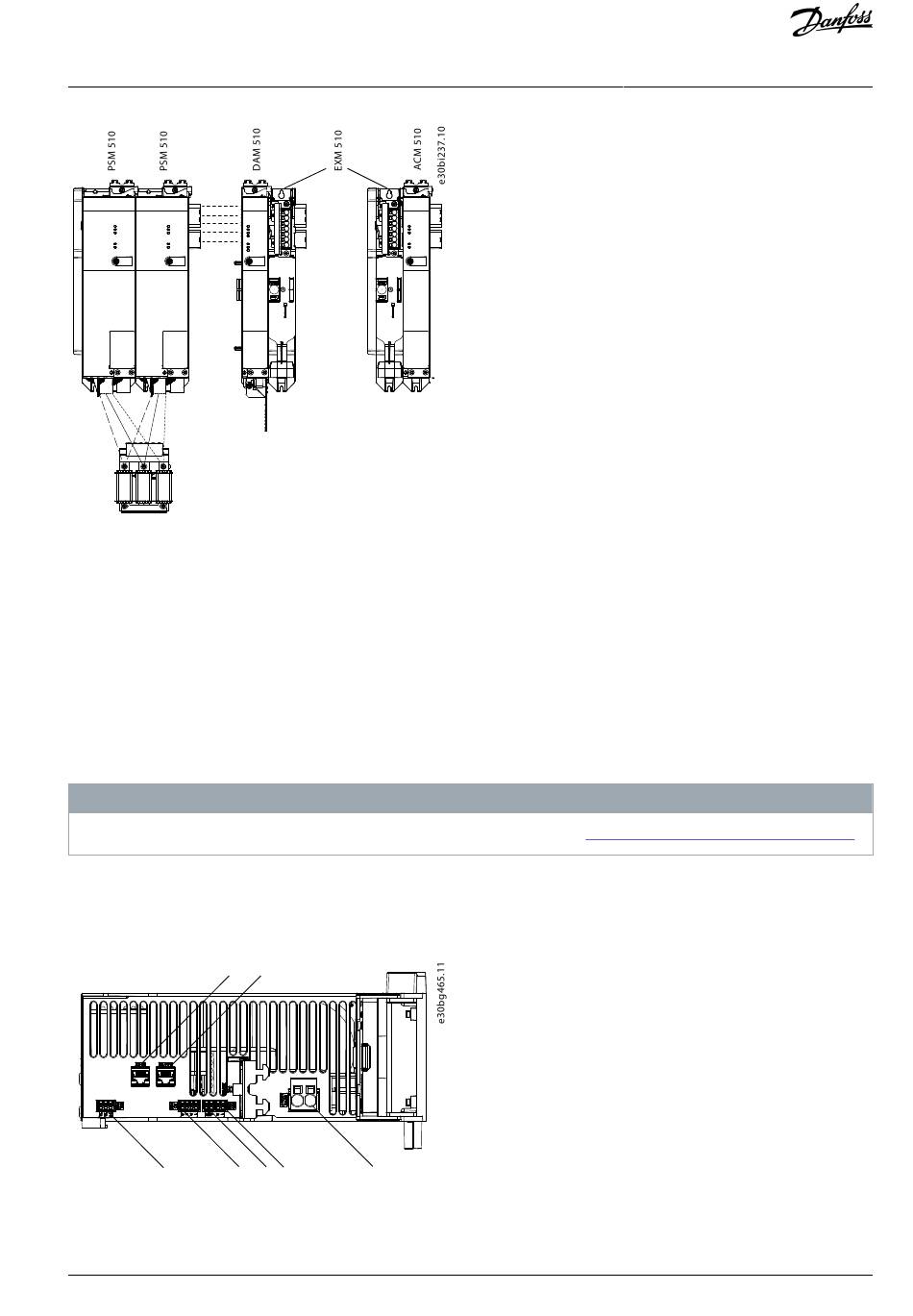

Abbildung 44: Anschluss von zwei PSM 510-Modulen an die Netzdrossel mit Systemaufteilung
Bei Verwendung von 2 Netzdrosseln (eine pro PSM 510-Modul) und einer Montage beider PSM 510-Module auf derselben Seite der
Systemaufteilung ist die Konfiguration unter Verwendung einer Leistungsreduzierung zulässig, die der Netzdrosseltoleranz in Be-
zug auf 60 kW entspricht. Beispielsweise ergibt eine Leistungsreduzierung von 10 % folglich 54 kW.
Bei Verwendung von 2 Netzdrosseln (eine pro PSM 510-Modul) und einer der Aufteilung vorgelagerten Montage eines PSM 510-
Moduls sowie einer der Aufteilung nachgelagerten Montage des anderen PSM 510-Moduls muss die Last symmetrisch sein. Die
Leistungsreduzierung beider PSM 510-Module entspricht andernfalls der Toleranz der Netzdrossel. Beispielsweise entspricht eine
Toleranz von 10 % + 10 % Mittelwert einer Leistungsreduzierung von –20 %.
Bei Verwendung von 2 Netzdrosseln (eine pro PSM 510-Modul) und einer der Aufteilung vorgelagerten Montage eines PSM 510-
Moduls sowie einer der Aufteilung nachgelagerten Montage des anderen PSM 510-Moduls und jeweils der Hälfte der Last auf bei-
den Seiten der Systemaufteilung ist die Konfiguration unter Verwendung einer Leistungsreduzierung zulässig, die der Netzdrossel-
toleranz in Bezug auf 60 kW entspricht. Beispielsweise ergibt eine Leistungsreduzierung von 10 % folglich 54 kW.
-
Weitere Informationen zum EXM 510-Modul und zur Verdrahtung finden Sie in
5.10.2 Anschließen der Kabel am Power Supply Module PSM 510
5.10.2.1 Anschließen der Kabel an der Oberseite des Power Supply Module PSM 510
1
6
7
Abbildung 45: Stecker an der Oberseite des PSM 510
Danfoss A/S © 2020.10
...
STATUS DAM STATUS ACM
DEV DEV
SVS ST CAP ST
NET ST NET ST
AUX
LINK/ACT LINK/ACT
X1 X1
X2 X2
X3
LCP LCP
H I N W E I S
2
5 4 3
Elektrische Installation
11.9.13 Expansion Module-Anschlussstecker.
