- Konstanten für Fehlercodes des Auxiliary Capacitors Module (ACM 510).
-
Fehlercodes lassen sich mithilfe des Funktionsblocks DD_ReadAcmError_ACM bzw. DD_ReadAcmWarning_ACM lesen.
• ACM_TraceSignals
- Konstanten für Trace-Signale des Auxiliary Capacitors Module (ACM 510).
-
Zur Verwendung mit Funktionsblock DD_Trace_ACM bestimmt.
6.11.5 Instanziierung von AXIS_REF_DDS in TwinCAT®
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks AXIS_REF_DDS (im Ordner DDS_Drive) für den ISD 510-Servoantrieb, den Sie
regeln oder überwachen müssen.
2. Wiederholen Sie Schritt 1 für jeden zusätzlichen Servoantrieb.
Beispiel

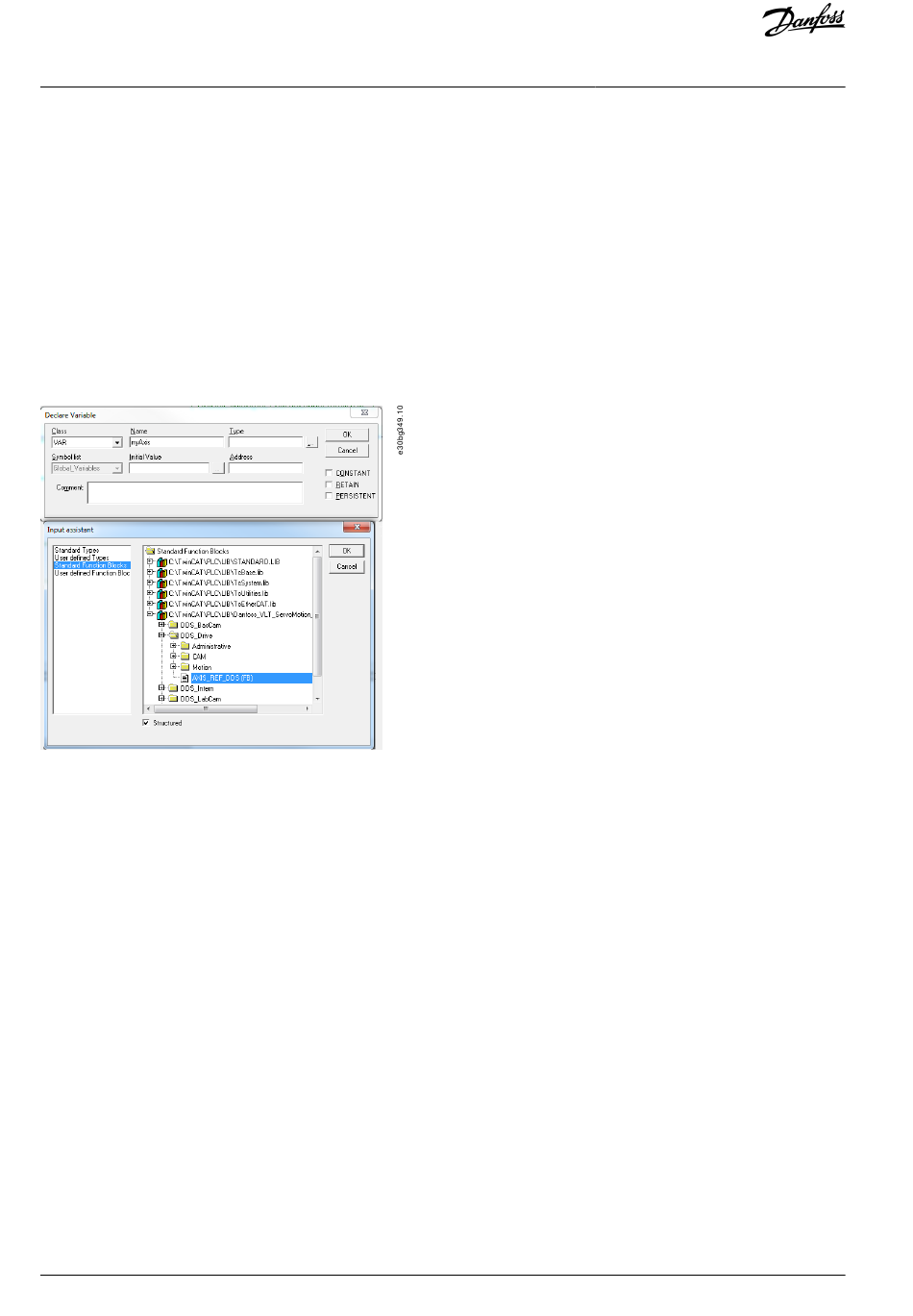

Abbildung 67: Instanziierung von AXIS_REF_DDS
6.11.6 Instanziierung von PSM_REF in TwinCAT®
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks PSM_REF (im Ordner DDS_PSM) für jedes Power Supply Module, das Sie re-
geln oder überwachen müssen.
2. Wiederholen Sie Schritt 1 für jedes zusätzliche PSM 510.
6.11.7 Instanziierung von DAM_REF in TwinCAT®
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks DAM_REF (im Ordner DDS_DAM) für jedes Decentral Access Module, das Sie
regeln oder überwachen müssen.
2. Wiederholen Sie Schritt 1 für jedes zusätzliche DAM 510.
6.11.8 Instanziierung von ACM_REF in TwinCAT®
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks ACM_REF (im Ordner DDS_ACM) für jedes Auxiliary Capacitors Module, das
Sie regeln oder überwachen müssen.
2. Wiederholen Sie Schritt 1 für jedes zusätzliche ACM 510.
6.11.9 Hinzufügen eines SPS-Projekts zu TwinCAT® System Manager
Um eine Verknüpfung zwischen dem TwinCAT
das gespeicherte Projekt, insbesondere die Ein- und Ausgänge mit dem TwinCAT
Vorgehensweise
100 | Danfoss A/S © 2020.10
PLC Control-Projekt und dem TwinCAT
®
System Manager zu erstellen, verbinden Sie
®
System Manager:
®
AQ262449648484de-000201 / 175R1135
Inbetriebnahme
