Entfernen Sie alle MAIN [OB1]-Betriebsblöcke:
-
Erweitern Sie im Project Tree (Projektbaum) dein Eintrag Program blocks (Programmblöcke).
- Klicken Sie mit der rechten Maustaste auf dem Betriebsblock Main [OB1] [2] und wählen Sie anschließend Delete (Lö-
schen) im Dropdownmenü aus.
7.
Fügen Sie einen neuen MAIN [OB1]-Betriebsblock [2] aus und erstellen Sie Betriebsblöcke für Startup [OB100] (Anlauf
[OB100]) [3] und Synchronous Cycle [OB61] (Synchroner Zyklus [OB61]) [4]:
- Erweitern Sie im Project Tree (Projektbaum) dein Eintrag Program blocks (Programmblöcke).
- Doppelklicken Sie auf Add new block (Neuen Block hinzufügen).
-
Wählen Sie im Fenster Add new block (Neuen Block hinzufügen) Organization block (Organisationsblock) aus.
-
Wählen Sie den Organisationsblock MAIN [OB1] aus der Liste aus.
-
Stellen Sie die Sprache auf SCL ein und aktivieren Sie die Optionsschaltfläche Automatic (Automatisch).
-
Klicken Sie auf OK.
-
Wiederholen Sie diesen Schritt für Startup [OB100] (Anlauf [OB100]) und Synchronous Cycle [OB61] (Synchroner Zyklus
[OB61]).
8.

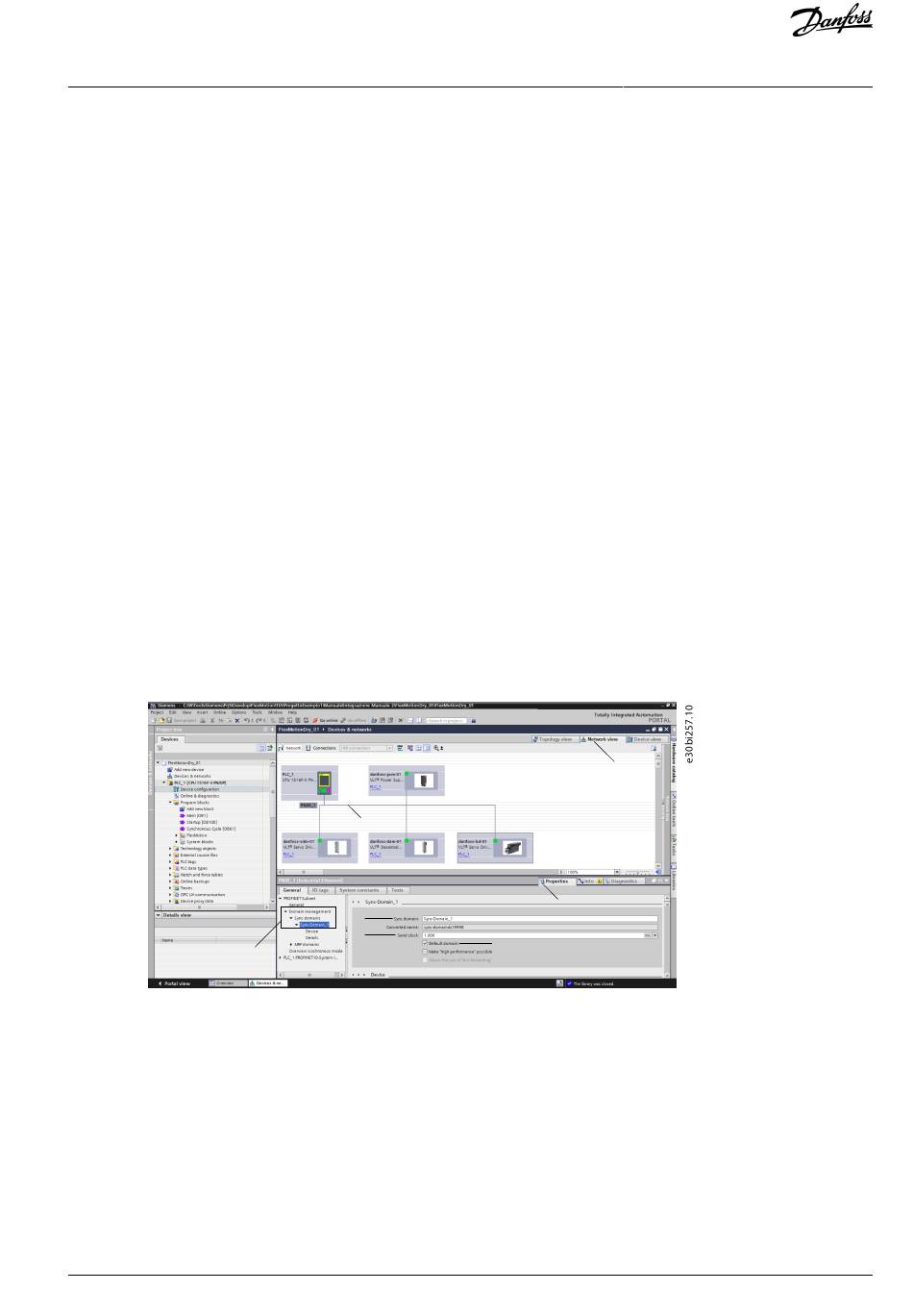

Überprüfen Sie SyncDomain:
- Öffnen Sie Network view (Netzwerkansicht) [1] und wählen Sie das Ethernet-Subnetz [2] aus, in dem die Sync-Domäne
eingerichtet ist.
- Öffnen Sie die Eigenschaften des Ethernet-Subnetzes.
- Wählen Sie in der lokalen Navigation [4] den Eintrag [Domain management → Sync domains → Sync-Domain_1] ([Do-
mänenverwaltung → Sync-Domänen → Sync-Domäne_1]) aus.
- Ändern Sie im Feld Sync Domain (Sync-Domäne) [5] den Namen wie gewünscht.
- Wählen Sie im Feld Send clock (Sendezeit) [6] den gewünschten Wert im Dropdownmenü aus.
- Aktivieren Sie das Kontrollkästchen Default domain (Standarddomäne) [7], um diese Sync-Domäne zur Standarddo-
mäne zu machen.
