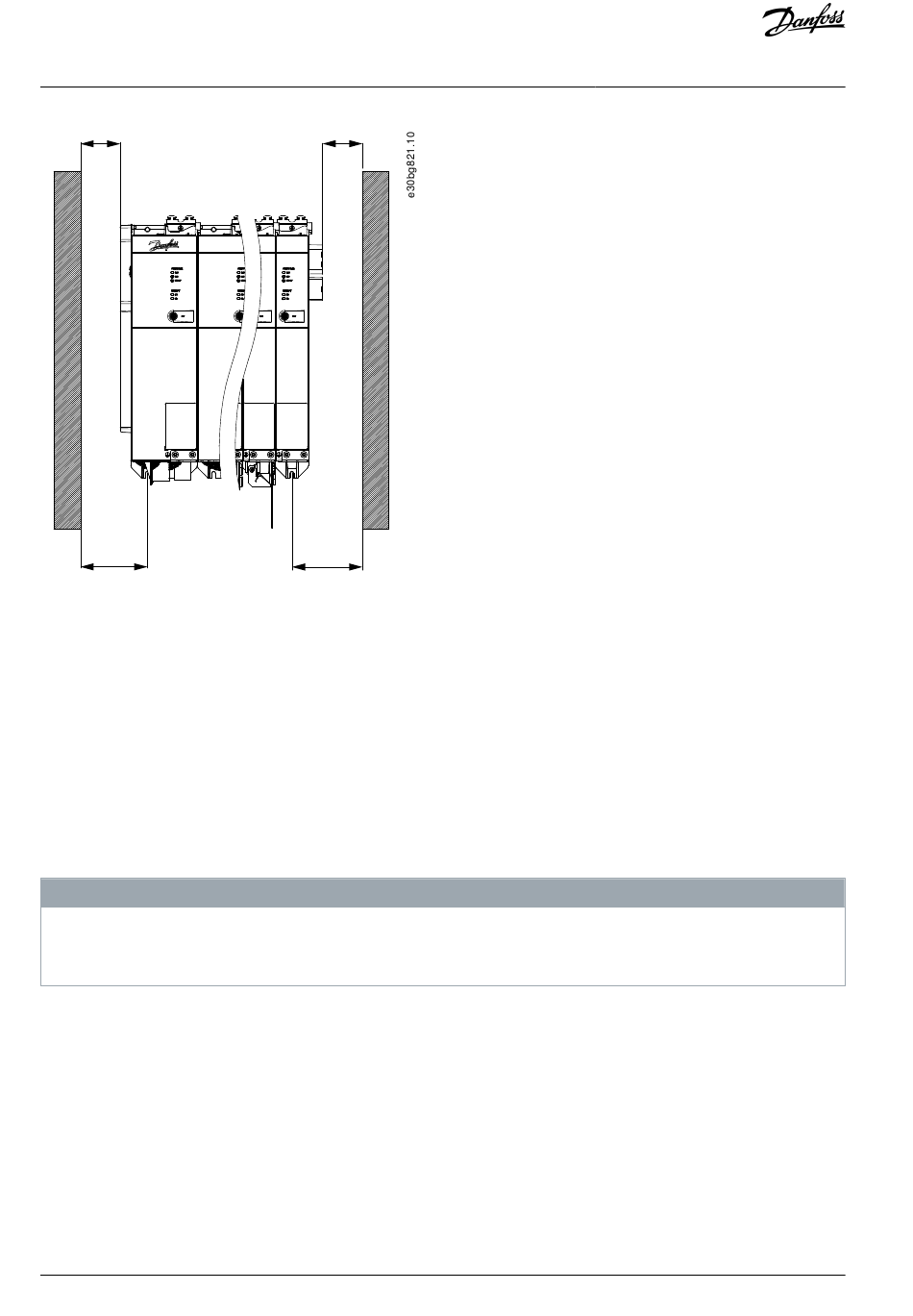

Abbildung 24: Erforderlicher Mindestabstand an den Seiten
4.7.4 Montagehilfen und benötigte Werkzeuge
Für den Einbau der ISD 510-Servoantriebe werden entsprechende Werkzeuge für die Befestigungsschrauben (nicht enthalten) be-
nötigt.
4.7.5 Montageanleitungen für den ISD 510-Servoantrieb
4.7.5.1 Übersicht
Die ISD 510-Servoantriebe werden mit einer M23-Transportschutzkappe geliefert. Die für den IP-Schutz verwendete M23-Blind-
kappe muss getrennt bestellt werden. Die erweiterte Ausführung des ISD 510-Servoantriebs wird zusätzlich mit Blindkappen vom
Typ M8 und M12 geliefert. Diese Blindkappen verhindern eine Verunreinigung des Servoantriebs und sind erforderlich, um die en-
tsprechende IP-Schutzart zu erfüllen. Montieren Sie diese Kappen, wenn der Stecker nicht gebraucht wird.
-
Achten Sie darauf, dass die Oberfläche, die mit dem Servoflansch in Kontakt kommt, unlackiert ist, um ein gutes Wärmever-
halten des Servoantriebs zu gewährleisten. Der Oberflächenkontakt muss zudem einen hinreichenden Erdungsschutz biet-
en.

4.7.5.2 Befestigung des ISD 510-Servoantriebs

Halten Sie die nachfolgende Montageanleitung ein, damit Sie den ISD 510-Servoantrieb sicher und effizient montieren können.
Vorgehensweise
1.
Prüfen Sie die Gegenfläche der Motormontage und achten Sie auf eine ausreichende Wärmeabfuhr. Eine unlackierte
Oberfläche ist obligatorisch.
2. Entfernen Sie die Wellenschutzkappe.
3. Befestigen Sie den Servoantrieb wie gezeigt mit 4 Schrauben in den 4 dafür vorgesehenen Befestigungsbohrungen am Ma-
schinensatz.
- Verwenden Sie zur Befestigung des Servoantriebs immer die vorgesehenen Befestigungsbohrungen am Montage-
flansch.
- Die Befestigungsbohrungen dürfen nicht verändert werden.
