3 Systembeschreibung

3.1 Übersicht über das ISD 510/DSD 510-System
PLC
24/48 V
STO
STATUS PSM
STATUS DAM STATUS DAM
DEV DEV DEV
SVS ST
SVS ST SVS ST
NET ST
NET ST NET ST
AUX AUX
LINK/ACT
LINK/ACT LINK/ACT
X1 X1 X1
X2
X2 X2
X3 X3
PSM DAM DAM
510 510 510
1
AC 400–480 V
UDC + Real-Time Ethernet Bus + STO + U AUX

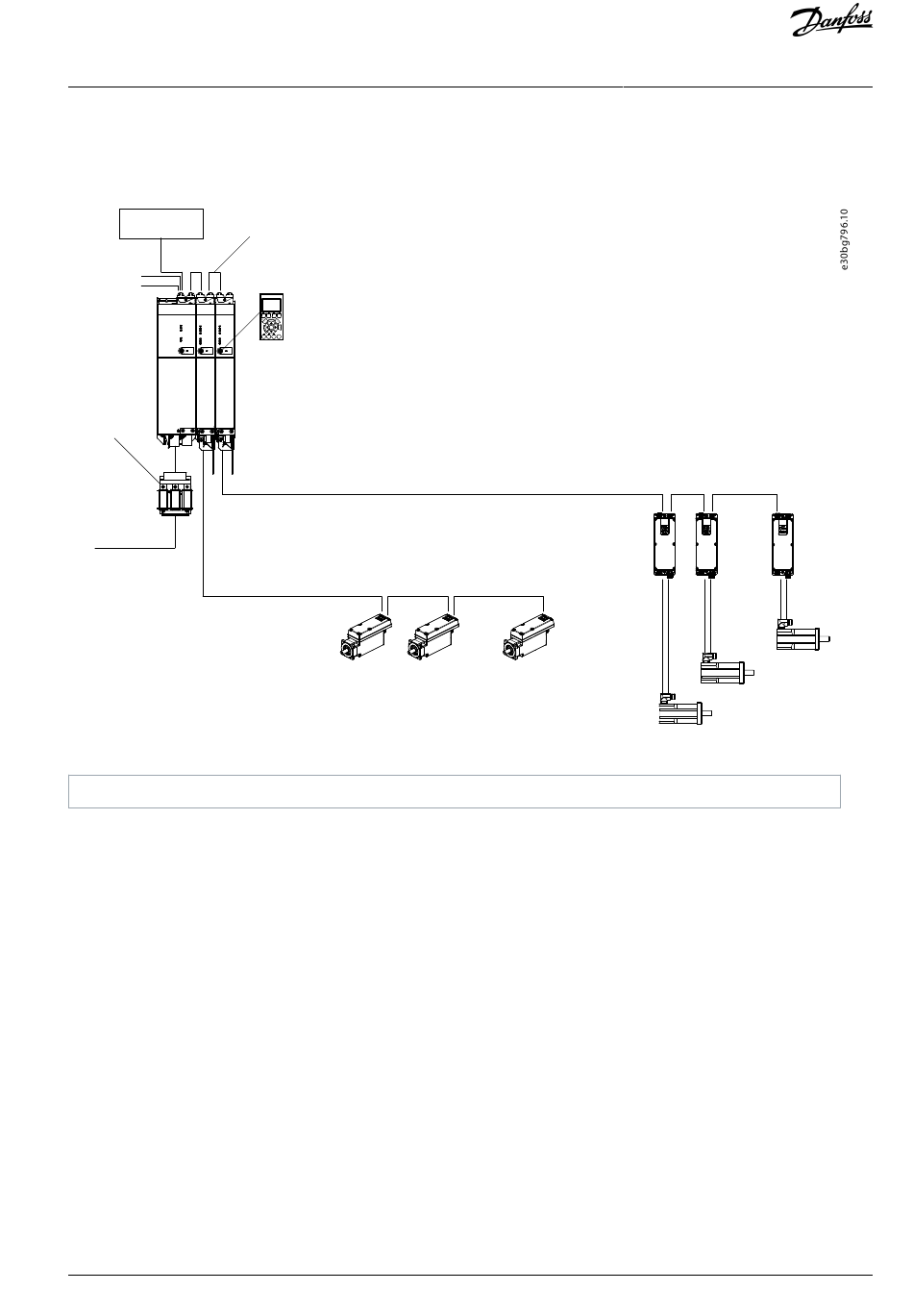

Abbildung 1: Übersicht über das VLT® Integrated Servo Drive ISD 510/DSD 510-System
1 AC-Netzdrossel
Das VLT Servo Drive System ISD 510/DSD 510 ist eine dezentrale Lösung mit Hochleistungsservoantrieb. Bei diesem dezentralen
®
System arbeiten die ISD 510/DSD 510-Servoantriebe in einem Gleichstromverbund und werden über eine SPS angesteuert. Die De-
zentralisierung der Antriebseinheit bietet Vorteile bei der Montage, Installation und beim Betrieb.
Hybridkabel dienen der Verbindung der ISD 510/DSD 510-Servoantriebe, wodurch die Installation schnell und einfach möglich ist.
Die Hybridkabel führen das Zwischenkreisversorgungs-, das Real-Time Ethernet, das U
Das ISD 510/DSD 510-System ist für verschiedene Servoantriebe ausgelegt und besteht aus folgenden Komponenten:
• VLT Integrated Servo Drive ISD
®
• VLT Decentral Servo Drive DSD 510.
®
• Eine zentrale Spannungsversorgung: Power Supply Module (PSM 510).
• Decentral Access Module (DAM 510).
• Auxiliary Capacitors Module (ACM 510), optional
• Expansion Module (EXM 510), optional
• Verdrahtungsinfrastruktur.
Danfoss A/S © 2020.10
Real-Time Ethernet Bus + STO
Quick Main Alarm
Status Menu Menu Log
OK
Hand Auto
Off Reset
On On
LCP
UDC + Real-Time Ethernet Bus + STO + U AUX
ISD 510
510.
®
DSD 510
. . .
- und das STO-Signal.
AUX
