VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung

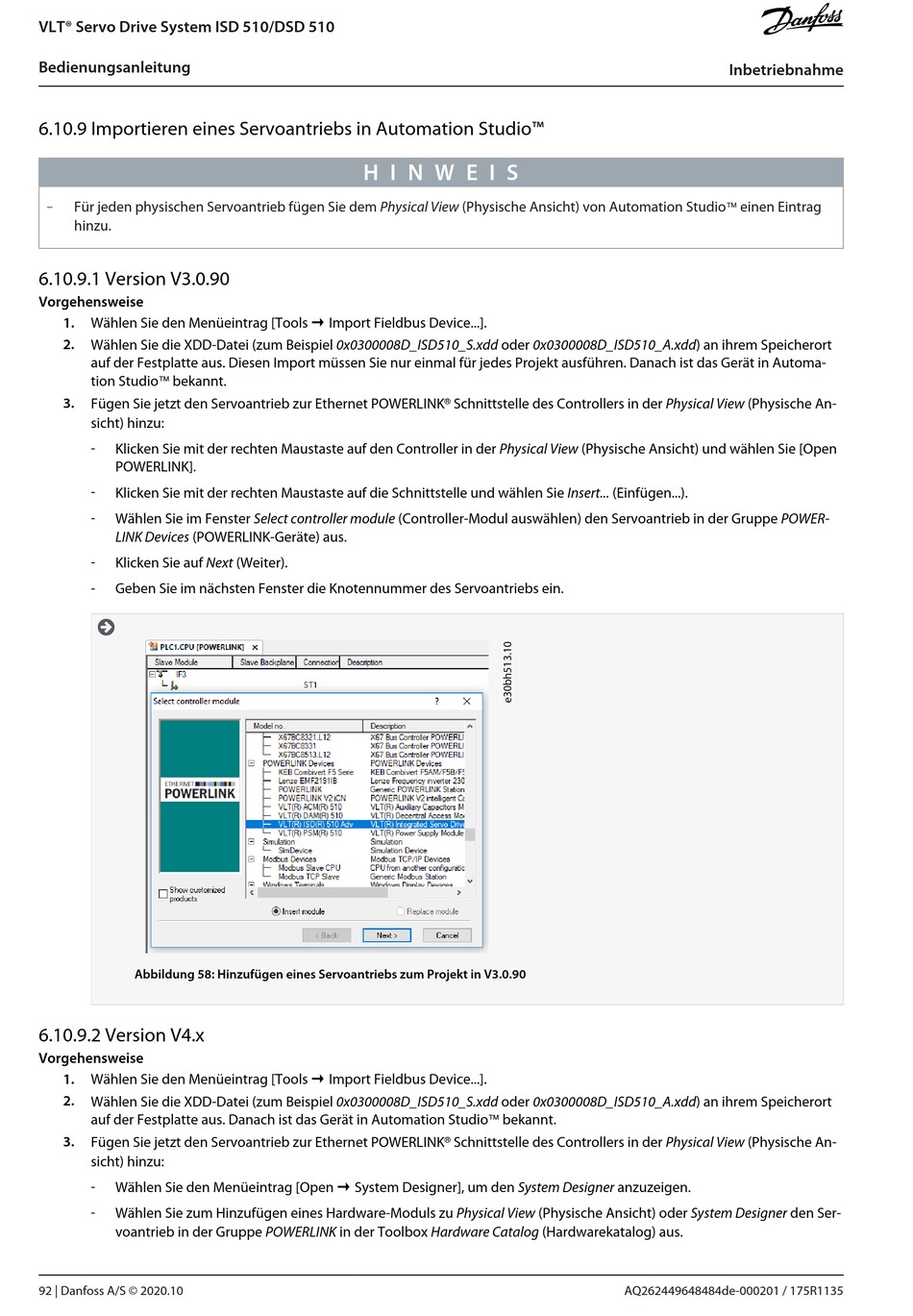

6.10.9 Importieren eines Servoantriebs in Automation Studio™
-
Für jeden physischen Servoantrieb fügen Sie dem Physical View (Physische Ansicht) von Automation Studio
hinzu.
6.10.9.1 Version V3.0.90
Vorgehensweise
1.
Wählen Sie den Menüeintrag [Tools → Import Fieldbus Device...].
2.
Wählen Sie die XDD-Datei (zum Beispiel 0x0300008D_ISD510_S.xdd oder 0x0300008D_ISD510_A.xdd) an ihrem Speicherort
auf der Festplatte aus. Diesen Import müssen Sie nur einmal für jedes Projekt ausführen. Danach ist das Gerät in Automa-
tion Studio
bekannt.
™
3.
Fügen Sie jetzt den Servoantrieb zur Ethernet POWERLINK
sicht) hinzu:
-
Klicken Sie mit der rechten Maustaste auf den Controller in der Physical View (Physische Ansicht) und wählen Sie [Open
POWERLINK].
-
Klicken Sie mit der rechten Maustaste auf die Schnittstelle und wählen Sie Insert... (Einfügen...).
-
Wählen Sie im Fenster Select controller module (Controller-Modul auswählen) den Servoantrieb in der Gruppe POWER-
LINK Devices (POWERLINK-Geräte) aus.
-
Klicken Sie auf Next (Weiter).
-
Geben Sie im nächsten Fenster die Knotennummer des Servoantriebs ein.
Abbildung 58: Hinzufügen eines Servoantriebs zum Projekt in V3.0.90
6.10.9.2 Version V4.x
Vorgehensweise
1.
Wählen Sie den Menüeintrag [Tools → Import Fieldbus Device...].
2.
Wählen Sie die XDD-Datei (zum Beispiel 0x0300008D_ISD510_S.xdd oder 0x0300008D_ISD510_A.xdd) an ihrem Speicherort
auf der Festplatte aus. Danach ist das Gerät in Automation Studio
3.
Fügen Sie jetzt den Servoantrieb zur Ethernet POWERLINK
sicht) hinzu:
-
Wählen Sie den Menüeintrag [Open → System Designer], um den System Designer anzuzeigen.
-
Wählen Sie zum Hinzufügen eines Hardware-Moduls zu Physical View (Physische Ansicht) oder System Designer den Ser-
voantrieb in der Gruppe POWERLINK in der Toolbox Hardware Catalog (Hardwarekatalog) aus.
92 | Danfoss A/S © 2020.10
H I N W E I S
Schnittstelle des Controllers in der Physical View (Physische An-
®
bekannt.
™
Schnittstelle des Controllers in der Physical View (Physische An-
®
Inbetriebnahme
einen Eintrag
™
AQ262449648484de-000201 / 175R1135
