Beim Zusammenbau des Motors sowie bei allen mit der Welle verbundenen mechanischen Geräten darf die maximale Axial- und
Radiallast die in Tabelle 128 angezeigten Werte nicht überschreiten. Die Welle muss langsam und konstant belastet werden: Ver-
meiden Sie pulsierende Lasten.
-
Wenn die zulässigen Kräfte überschritten werden, könnte das Lager dauerhaft beschädigt werden.
Tabelle 128: Maximale Lastnennwerte
Motorgröße Maximale Radialkraft (Fr) in N
Baugröße 1 450
Baugröße 2 900
Baugröße 3 830
Baugröße 4 1940
Die maximalen Radiallast-Nennwerte basieren auf den folgenden Annahmen:
• Die Servoantriebe werden mit dem Spitzendrehmoment des längsten Modells der Baugröße betrieben.
• Die vollständig umgekehrte Last wird auf das Ende der Standard-Montagewellenverlängerung mit dem kleinsten Durchmesser
aufgebracht.
• Unendlicher Lebensdauer mit standardmäßiger Zuverlässigkeit von 99 %.
• Sicherheitsfaktor = 2

11.8 Stecker am ISD 510/DSD 510-Servoantrieb

11.8.1 X1 und X2: Hybridstecker (M23)

Das Hybridkabel sorgt für die Stromversorgung (Netz- und Hilfsspannung), die Kommunikationsleitungen und die Übertragung der
Signale für funktionale Sicherheit der einzelnen Servoantriebslinien. Die Geräte-Ein- und Ausgangsstecker werden im Inneren des
Servoantriebs angeschlossen.
B
A
3
7
6

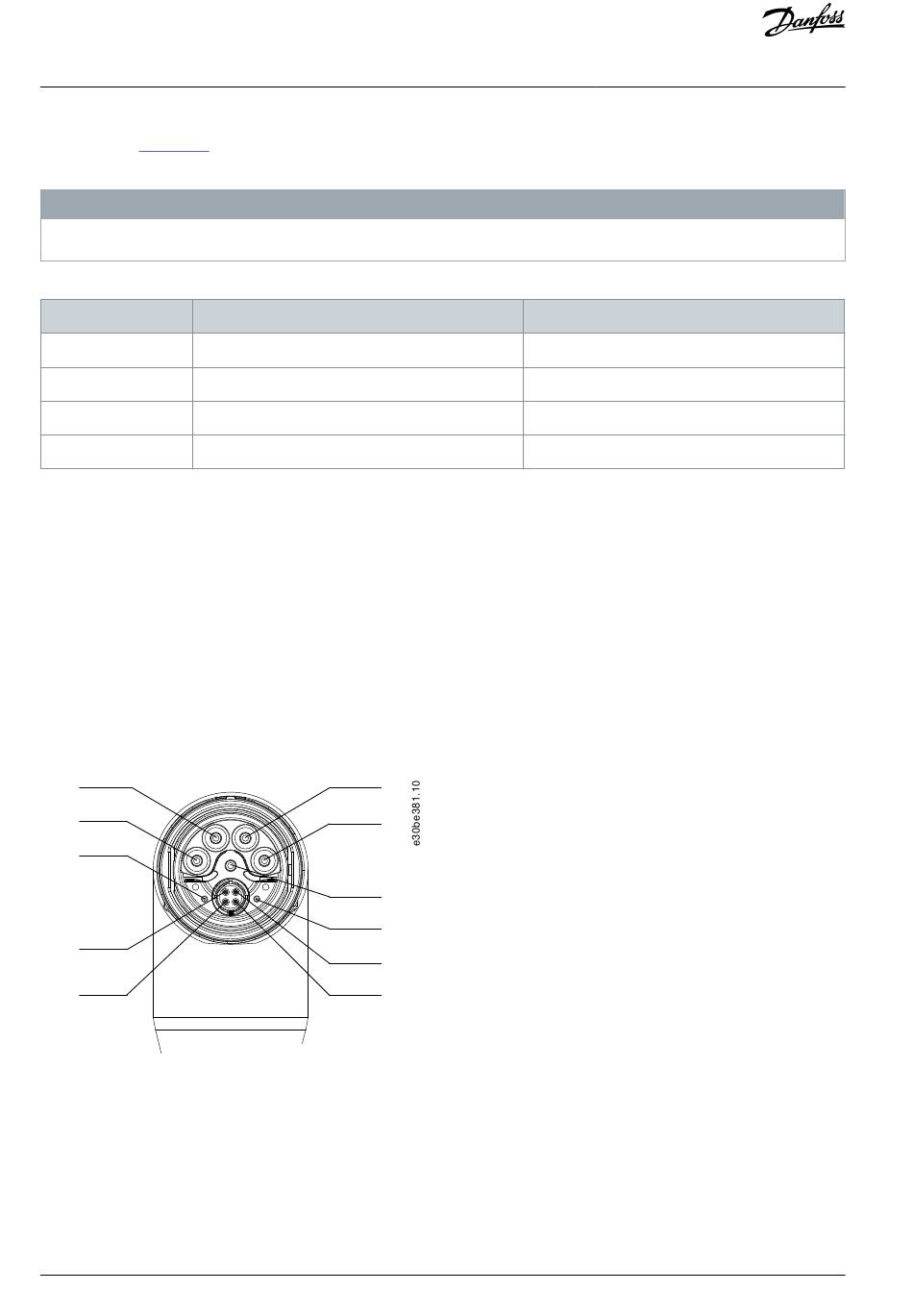

Abbildung 135: Pin-Belegung des Hybridsteckers X1 (M23)
