VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
Tabelle 151: Pin-Belegung der Anschlussstecker für die externen Geber (X1/X2)
Pins Beschreibung
Hinweise
SSI/BiSS
1 24 V 24 V DC ±10 % (zur Versorgung des Gebers)
2 – –
3 – –
4 RS422 RXD Positive Daten
5 RS422 TXD Positive Daten
6 GX
Isolierte Erde.
Wenn die Geber extern mit Strom versorgt werden, muss
die Erde der externen Versorgung mit GX verbunden
werden.
7 – –
8 /RS422 RXD Negative Daten
9 /RS422 TXD Negative Daten
-
Am externen Geber kann nur PELV-Potenzial angeschlossen werden.

11.9.13 Expansion Module-Anschlussstecker

DC+ DC-

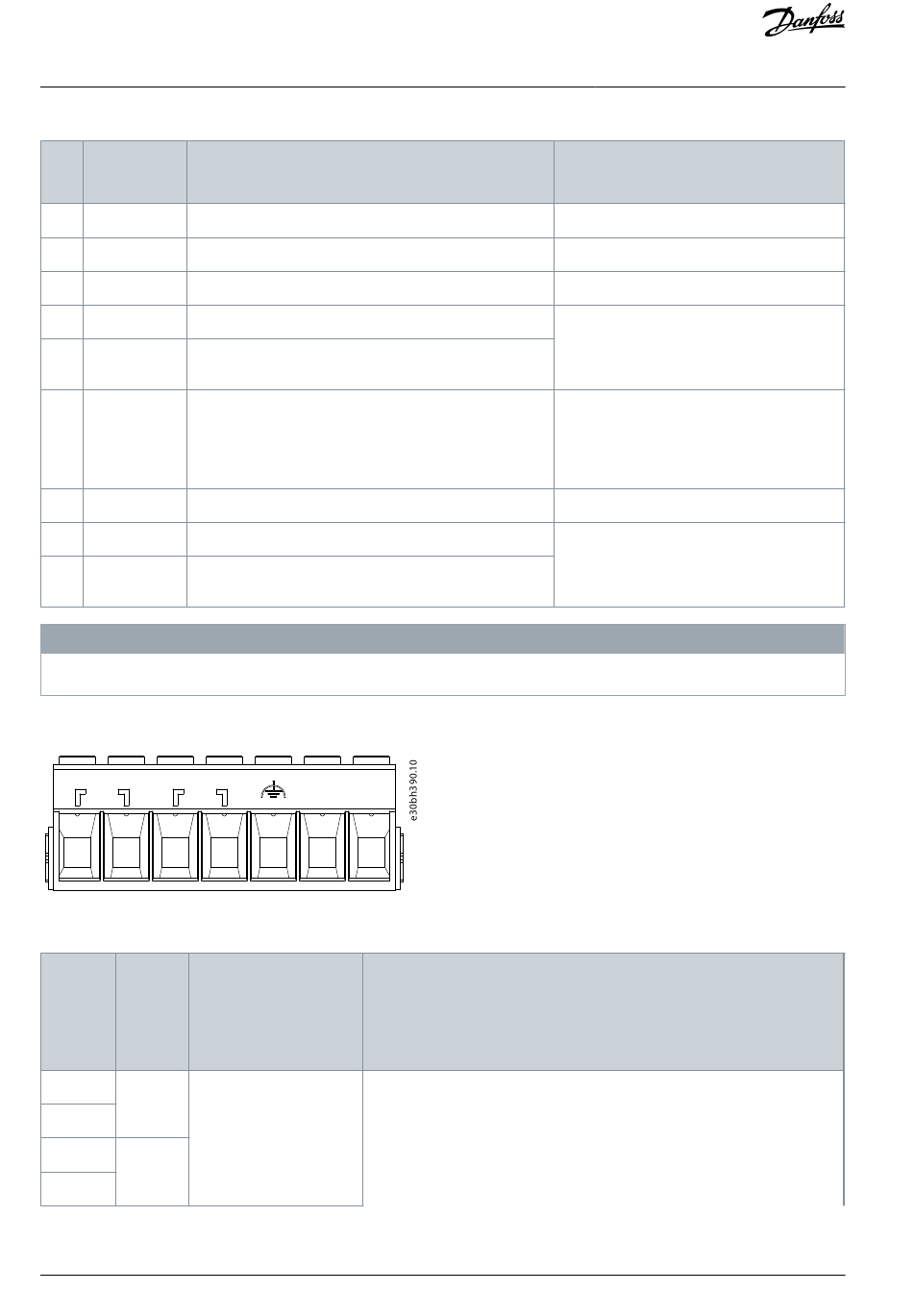

Abbildung 158: Expansion Module-Anschlussstecker
Tabelle 152: Pin-Belegung des Expansion Module-Anschlusssteckers
Bes- Hinweis
Pins
chrei-
(von
bung
links
nach
rechts)
1 DC+ Schirmen Sie die DC-Ka-
bel mithilfe des Kabel-
2
binders an der EXM 510
EMV-Platte ab.
3 DC–
4
224 | Danfoss A/S © 2020.10
H I N W E I S
24 V
GND
48 V
Nennwert/Parameter
Nennspannung: 560–800 V DC
Nennstrom: Hängt von der Zahl der Servoantriebe in der Anwendung ab.
Maximale Stromstärke: 62 A
(1)
Leiterquerschnittsbereich: 0,75–16 mm
Nur mit Aderendhülse ohne Kunststoffhülse mit CRIMPFOX 16 S verwenden.
Verwenden Sie abgeschirmte Leiter für UDC (DC+, DC–).
Steckerklemmen-Anzugsmoment: 1,7–1,8 Nm
Spezifikationen
Hinweise
Maximale Stromstärke: 150 mA
–
–
Busgeschwindigkeit:
SSI: Bis 10 MHz Taktfrequenz mit 30-m-Kabel.
BiSS: Entspricht der RS485-Spezifikation.
–
–
Busgeschwindigkeit:
SSI: 0,5 Mbit mit 25-m-Kabel
BiSS: Entspricht der RS485-Spezifikation.
2
, fest oder flexibel (AWG 18–AWG 4)
AQ262449648484de-000201 / 175R1135
