5.11 Anschluss des Decentral Access Module (DAM 510)

5.11.1 Anschluss der Kabel an der Oberseite des Decentral Access Module DAM 510

1 2
5

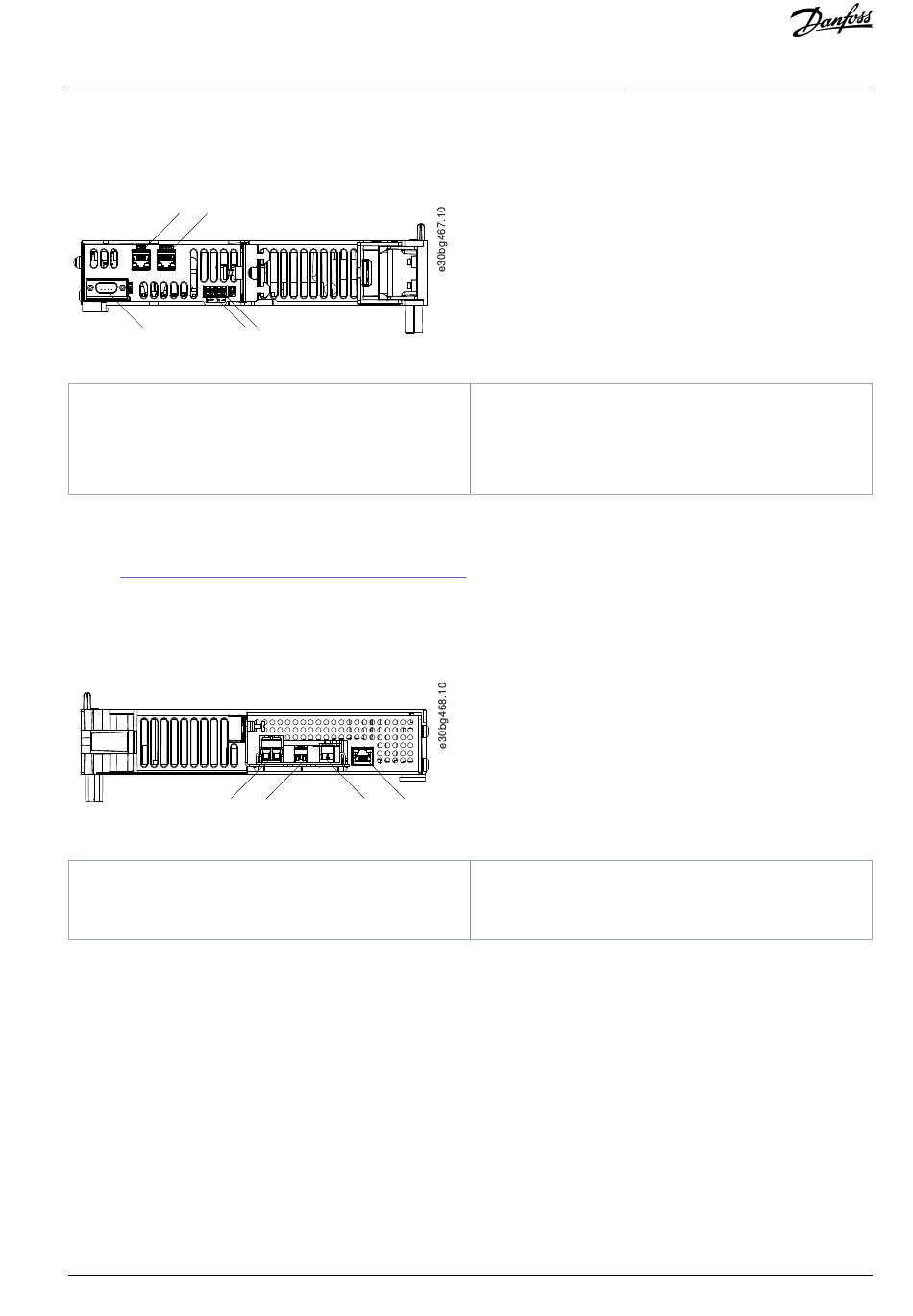

Abbildung 47: Anschlüsse an der Oberseite des DAM 510
1 Ethernet-Anschluss Eingang (X1 IN)
2 Ethernet-Anschluss Ausgang (X3 OUT)
3 STO-Stecker Eingang (STO DAM)
Vorgehensweise
1.
Schließen Sie das Ethernetkabel vom Ausgang des vorgelagerten Moduls am Eingangsanschluss (X1 IN)] [1] an.
2. Verbinden Sie die Drähte vom STO-Ausgang des vorherigen Moduls mit dem 24 V IN-Stecker (STO-Eingang), siehe
11.9.9.2.1 STO-Anschlüsse an der Oberseite des DAM
3. Stecken Sie den 24 V IN-Stecker (STO-Stecker IN (STO DAM)) [3] in das DAM 510 ein.
4. Schließen Sie bei Bedarf den externen Geberstecker [5] an.
5.11.2 Anschließen des Einspeisekabels
4
Abbildung 48: Anschlüsse an der Unterseite des DAM 510
1 Ethernet-Anschluss
2 AUX-Anschluss
Danfoss A/S © 2020.10
4 3
3 2 1
4 STO-Stecker Ausgang (STO DAM)
5 Externer Geberanschluss (E DAM)
510.
3 STO Ausgang-Anschluss
4 UDC-Anschluss
