VLT® Servo Drive System ISD 510/DSD 510
Bedienungsanleitung
1
X1 Stecker
2
X2 Buchse
10.
Schrauben Sie die M23-Metallblindkappe auf die ungenutzte M23-Ausgangsbuchse (X2) am letzten Servoantrieb im Servo-
system.
11.
Drehen Sie die Metallblindkappe so weit zu, bis die Dichtung am Stecker abgedeckt ist.

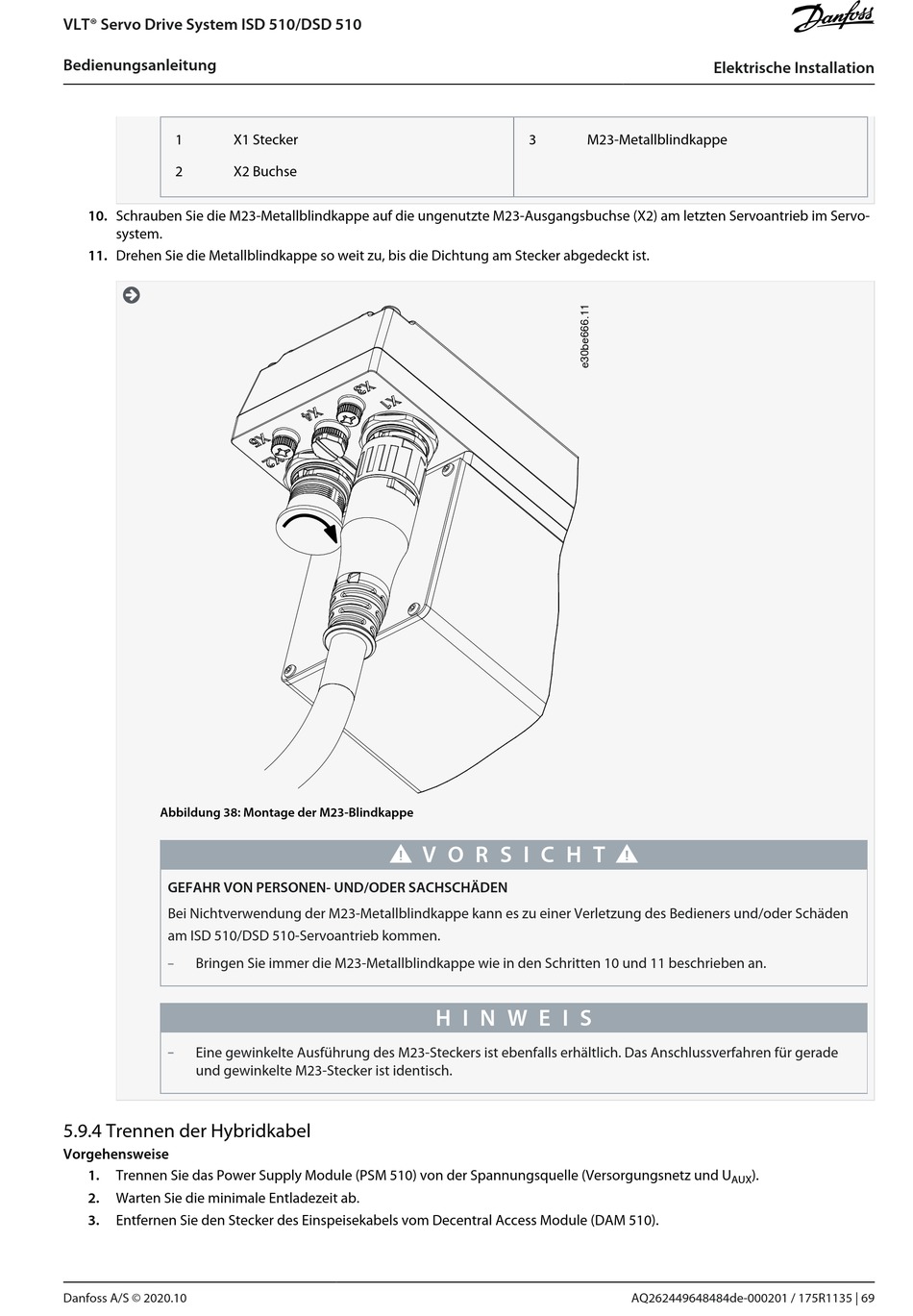

Abbildung 38: Montage der M23-Blindkappe
GEFAHR VON PERSONEN- UND/ODER SACHSCHÄDEN
Bei Nichtverwendung der M23-Metallblindkappe kann es zu einer Verletzung des Bedieners und/oder Schäden
am ISD 510/DSD 510-Servoantrieb kommen.
-
Bringen Sie immer die M23-Metallblindkappe wie in den Schritten 10 und 11 beschrieben an.
-
Eine gewinkelte Ausführung des M23-Steckers ist ebenfalls erhältlich. Das Anschlussverfahren für gerade
und gewinkelte M23-Stecker ist identisch.
5.9.4 Trennen der Hybridkabel
Vorgehensweise
1.
Trennen Sie das Power Supply Module (PSM 510) von der Spannungsquelle (Versorgungsnetz und U
2.
Warten Sie die minimale Entladezeit ab.
3.
Entfernen Sie den Stecker des Einspeisekabels vom Decentral Access Module (DAM 510).
Danfoss A/S © 2020.10
3
M23-Metallblindkappe
V O R S I C H T
H I N W E I S
Elektrische Installation
).
AUX
AQ262449648484de-000201 / 175R1135 | 69
