PSM 510, DAM 510 und ACM 510 (optional) müssen in einem Schaltschrank montiert werden.

5.3 EMV-gerechte Installation

Befolgen Sie die Anweisungen in
ISD 510/DSD 510-Servoantriebe, PSM 510, DAM 510 und ACM 510, um eine EMV-gerechte Installation durchzuführen.

5.4 Erdung

5.4.1 Erdung für die elektrische Sicherheit
• Erden Sie die DSD 510-Servoantriebe mit dem Schutzleiter des Einspeisekabels. An der Vorderseite des DSD 510 Servo Drive
gibt es eine spezielle PE-Schraube, an der Rückseite gibt es eine weitere.
X7

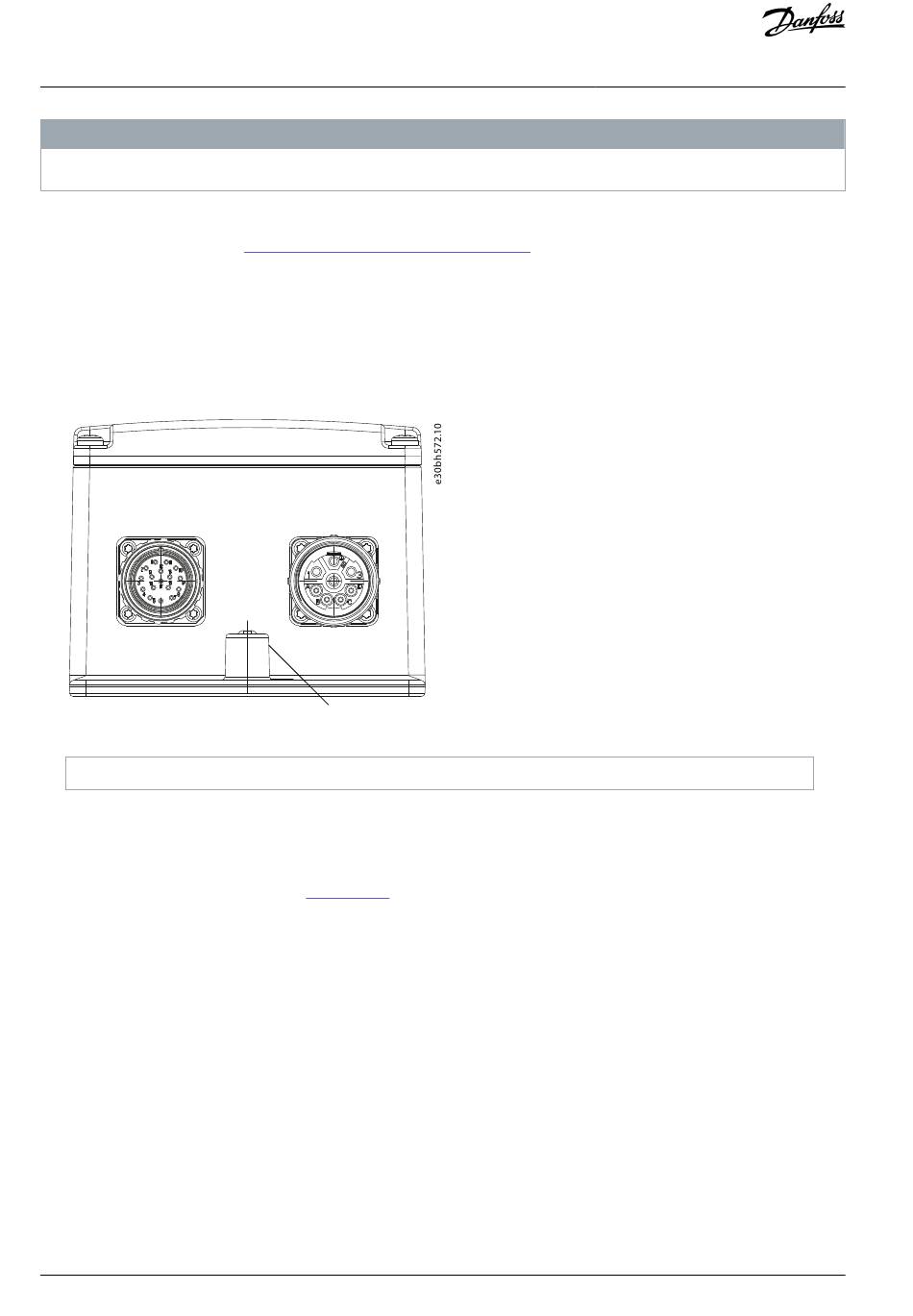

Abbildung 33: Erdung des DSD 510-Servoantriebs
1 PE-Schraube
• Achten Sie darauf, dass der Maschinenrahmen über eine sachgemäße elektrische Verbindung mit den ISD 510- und DSD 510-
Servoantrieben verfügt.
- Für ISD 510: Nutzen Sie die Flanschoberfläche an der Vorderseite. Achten Sie auf eine Schutzleiterverbindung an diesem Teil
der Maschine.
- Für DSD 510: Verwenden Sie die in
dete PE-Schraube.
• Sorgen Sie bei den ISD 510/DSD 510-Servoantrieben für einen Kabelquerschnitt von mindestens 10 mm
oder für 2 separate Erdungskabel, die die vorgeschriebenen Querschnitte einhalten. Weitere Informationen finden Sie in der
Norm EN/IEC 61800-5-1.
• Verwenden Sie für Netzversorgung und Steuerleitungen ein spezielles Erdungskabel.
• Erden Sie die Module nicht im Daisy-Chain-Format.
• Halten Sie die Erdungskabel so kurz wie möglich.
62 | Danfoss A/S © 2020.10
H I N W E I S
5.4.2 Erdung für eine EMV-gerechte Installation
X6
1
Abbildung 33 (Erdung für elektrische Sicherheit > #X003851 > fig_pb5_kjv_nlb) verwen-
Elektrische Installation
und die definierten Schritte zum Verbinden der
2
(mindestens 70 °C, Cu)
AQ262449648484de-000201 / 175R1135
