5 Elektrische Installation

5.1 EMV-gerechte Installation

Verlegen sie zur Gewährleistung der elektromagnetischen Verträglichkeit (EMV) gemäß EMV-Richtlinie 2014/30/EU alle Signalleitun-
gen mit abgeschirmten Kabeln. In der Bedienungsanleitung des Frequenzumrichters ist angegeben, ob ein abgeschirmtes Kabel für
die Motorleitung notwendig ist.
Befolgen Sie die folgenden Anweisungen:
• Erden Sie den Kabelschirm an beiden Enden.
• Stellen Sie sicher, dass Hybridkabel doppelt abgeschirmt werden.
• Sie müssen immer dann abgeschirmte Kabel verwenden, wenn Sie Signal- und Leistungskabel parallel zueinander verlegen.
• Stellen Sie sicher, dass die Kabelschirme am Klemmenkasten angeschlossen sind.
-
Verwenden Sie bei Nutzung einer Bremsoption einen Frequenzumrichter mit Netzfilter.
Der Betrieb der Niederspannungsmaschine muss bei bestimmungsgemäßer Anwendung die Schutzanforderungen der EMV-Richtli-
nie (elektromagnetische Verträglichkeit) 2014/30/EU erfüllen. Für die korrekte Installation (z. B. abgeschirmte Kabel) sind die Instal-
lateure der Anlage verantwortlich. Bei Anlagen mit Umrichtern und Gleichrichtern müssen Sie auch die Herstellerangaben zur elek-
tromagnetischen Verträglichkeit dieser Geräte berücksichtigen. Die EMV-Richtlinie gemäß IEC/EN 61800-3 gilt bei sachgemäßer Ver-
wendung und Installation des VLT® OneGearDrive® als erfüllt. Dasselbe gilt in Verbindung mit Danfoss Umrichtern und Gleichrich-
tern.

5.2 Elektrischer Anschluss

Beim Anschließen des Motors sind unbedingt die Typenschilddaten, das Anschlussdiagramm und die entsprechenden Sicherheits-
vorschriften zu beachten.
Mit Ausnahme von Sonderausführungen beziehen sich die Daten auf dem Typenschild auf:
• Eine Spannungstoleranz von ±5 %.
• Umgebungstemperatur –20 °C bis +40 °C (–4 °F bis +104 °F)
• Höhen bis 1000 m über NN.

5.3 Klemmenkasten

Verlegen Sie die Motorkabel (Motor mit oder ohne Bremsen) in den Motorklemmenkasten und schließen Sie diese an.
Achten Sie beim Schließen des Klemmenkastens besonders auf eine einwandfreie Dichtung.

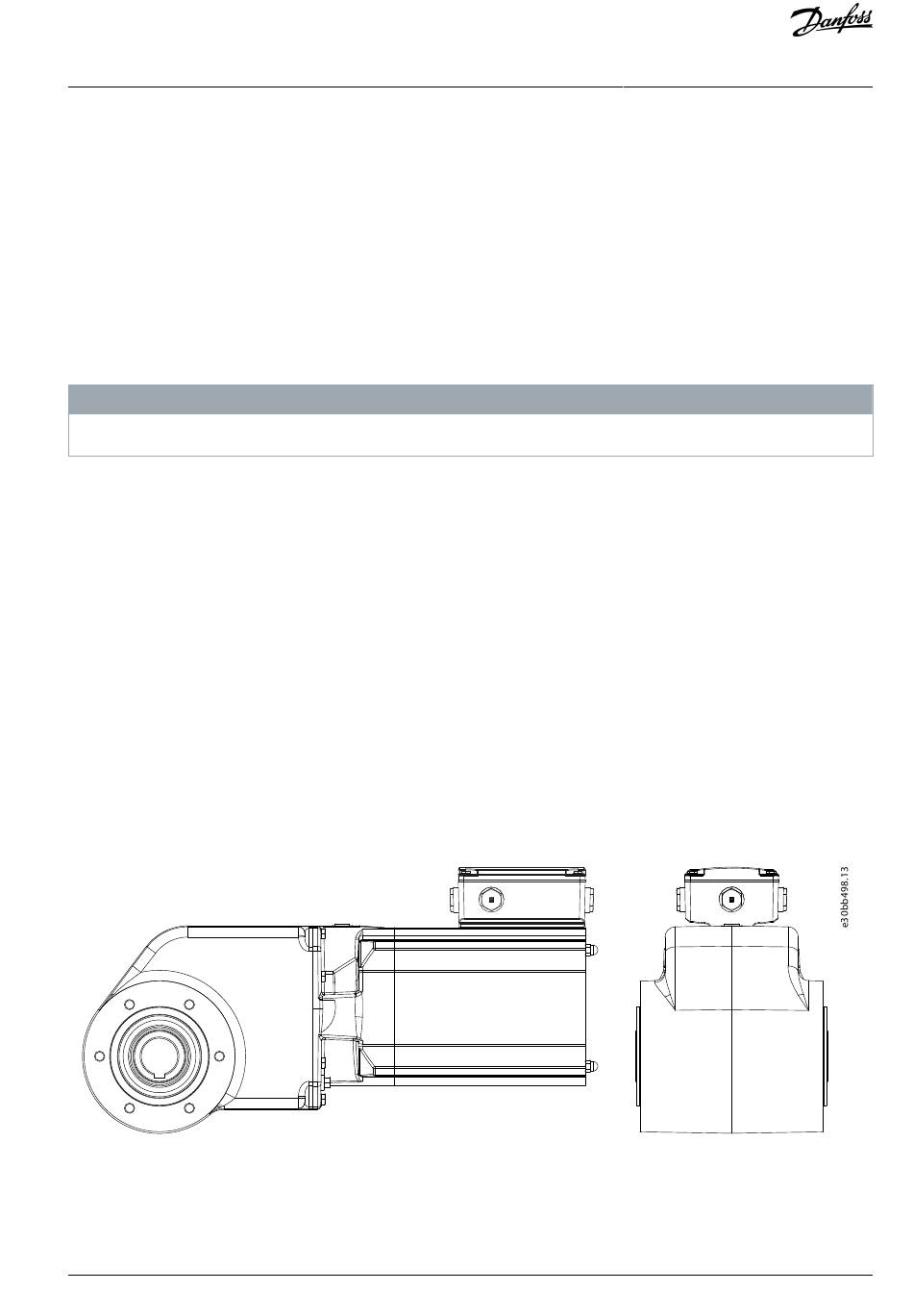

Abbildung 7: Klemmenkasten
