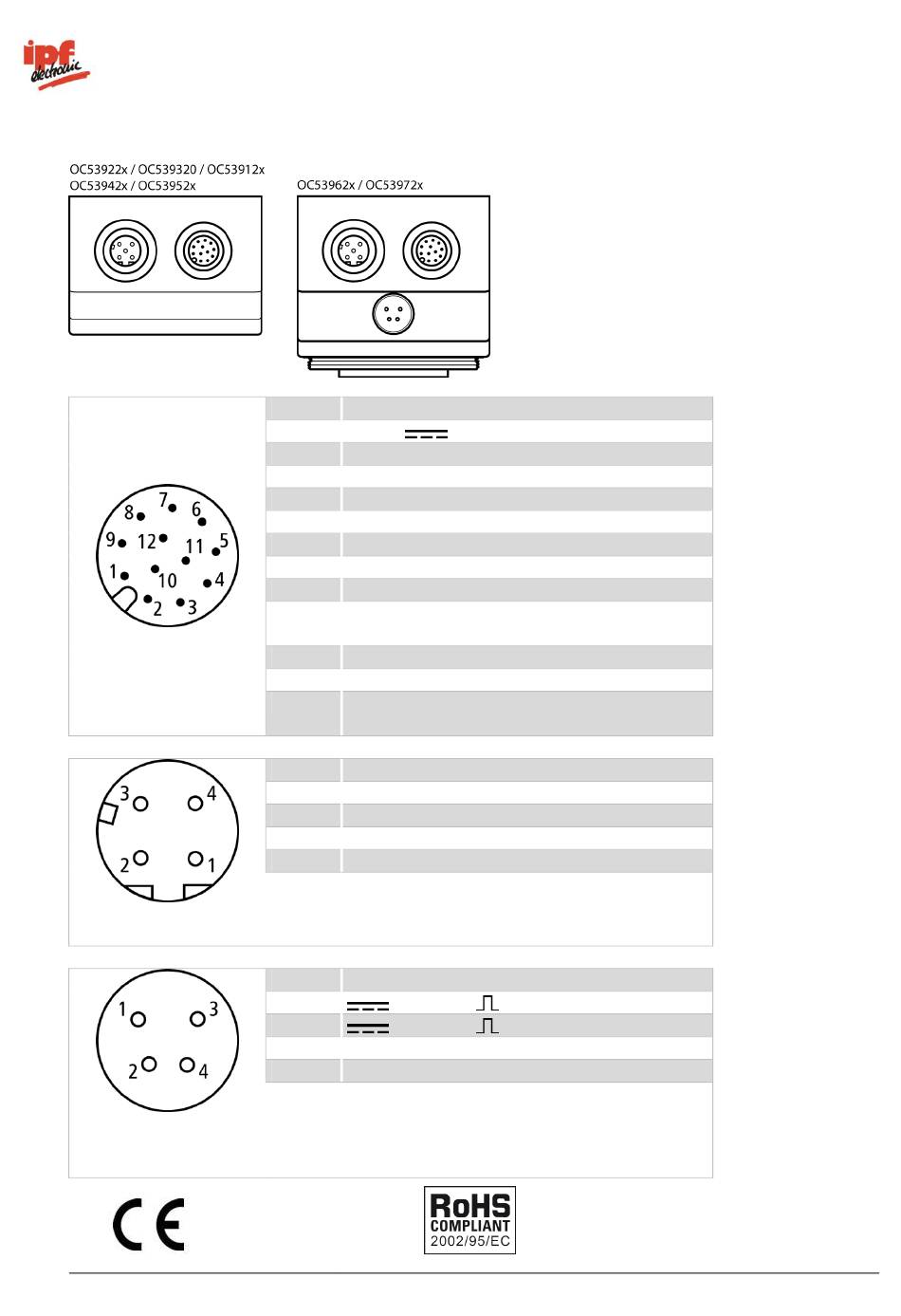

17.8 Elektrischer Anschluss (Sicht auf Gerät)
Pinbelegung (M12)
Pinbelegung der Ethernet-
Schnittstelle (M12)
Beleuchtungsanschluss
(M8)
( nur OC53962x / OC53972x )
Hilfe_opti-check.pdf
Pin Bezeichnung
1 Power (
2 Ground
3 IN1 (Trigger)
4 OUT 1 (PTC gesichert)
5 IN 2
6 OUT 2 (PTC gesichert)
7 OUT 3 (PTC gesichert)
8 IN 3
9 OUT 4 / (RS 485+, nur OC539320) (PTC
gesichert)
10 IN 4
11 IN 5
12 OUT 5 / (RS 485-, nur OC539320) (PTC
gesichert)
Pin Bezeichnung
1 TD+
2 RD+
3 TD-
4 RD-
Pin Bezeichnung
1 +24V bzw.
2 +12V bzw.
3 Ground
1)
4 Flash Sync
1)
entsprechend Spannungsversorgung
Spannungsausgänge per Software konfigurierbar
+ 18 - 30 VDC)
+48V Flash
+24V Flash
, (100 mA PNP)
248/249
