4

Montage

ACHTUNG!
Anschluss, Montage und Inbetriebnahme dürfen nur durch Fachpersonal
geschehen. Schützen Sie optische Flächen vor Feuchtigkeit und
Verschmutzung.

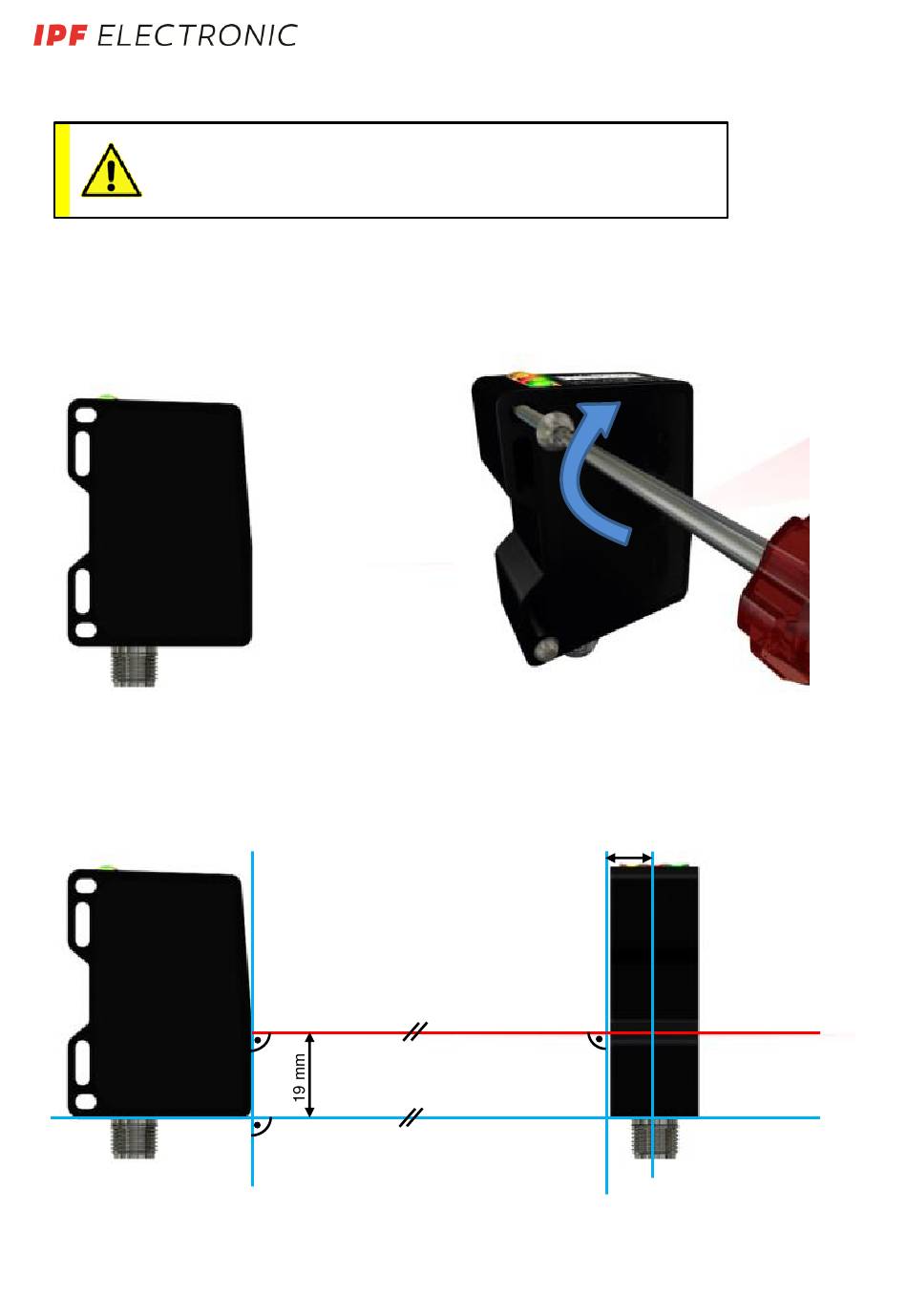

4.1 Befestigung

Der Sensor verfügt über vier Befestigungsschlitze über welche er flexibel ausgerichtet und montiert werden
kann. Für die Befestigung werden 2 Stück Schrauben M4x35 empfohlen, das Anzugsdrehmoment beträgt
maximal 1.2 Nm.

4.2 Bezugsebenen des Sensors

Der Sensor verfügt über vier Befestigungsschlitze über welche er flexibel ausgerichtet und montiert werden
kann. Für die Befestigung werden 2 Stück Schrauben M4x35 empfohlen, das Anzugsdrehmoment beträgt
maximal 1.2 Nm.
Ebene R2
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
13 mm
Links
Rechts
Ebene R1
Anzugsdrehmoment
max. = 1.2 Nm
Laser-
strahl
Ebene R3
10
