Kommunikationsprofil ABB DRIVES

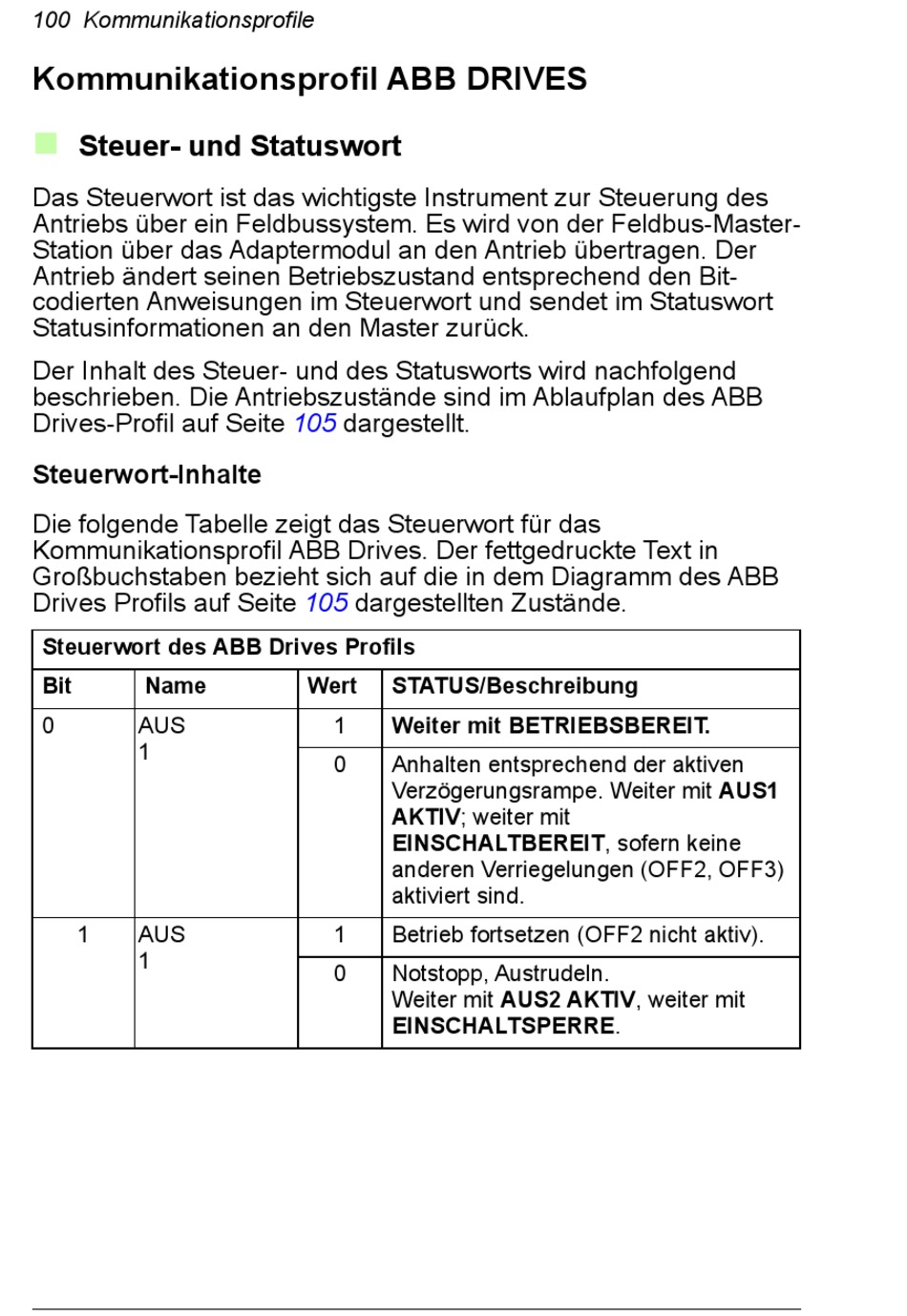

Steuer- und Statuswort
Das Steuerwort ist das wichtigste Instrument zur Steuerung des
Antriebs über ein Feldbussystem. Es wird von der Feldbus-Master-
Station über das Adaptermodul an den Antrieb übertragen. Der
Antrieb ändert seinen Betriebszustand entsprechend den Bit-
codierten Anweisungen im Steuerwort und sendet im Statuswort
Statusinformationen an den Master zurück.
Der Inhalt des Steuer- und des Statusworts wird nachfolgend
beschrieben. Die Antriebszustände sind im Ablaufplan des ABB
Drives-Profil auf Seite
Steuerwort-Inhalte
Die folgende Tabelle zeigt das Steuerwort für das
Kommunikationsprofil ABB Drives. Der fettgedruckte Text in
Großbuchstaben bezieht sich auf die in dem Diagramm des ABB
Drives Profils auf Seite
Steuerwort des ABB Drives Profils
Bit
Name
0
AUS
1
1
AUS
1
105
dargestellt.
105
dargestellten Zustände.
Wert
STATUS/Beschreibung
1
Weiter mit BETRIEBSBEREIT.
0
Anhalten entsprechend der aktiven
Verzögerungsrampe. Weiter mit AUS1
AKTIV; weiter mit
EINSCHALTBEREIT, sofern keine
anderen Verriegelungen (OFF2, OFF3)
aktiviert sind.
1
Betrieb fortsetzen (OFF2 nicht aktiv).
0
Notstopp, Austrudeln.
Weiter mit AUS2 AKTIV, weiter mit
EINSCHALTSPERRE.
