158 Technische Daten
FCAN-01

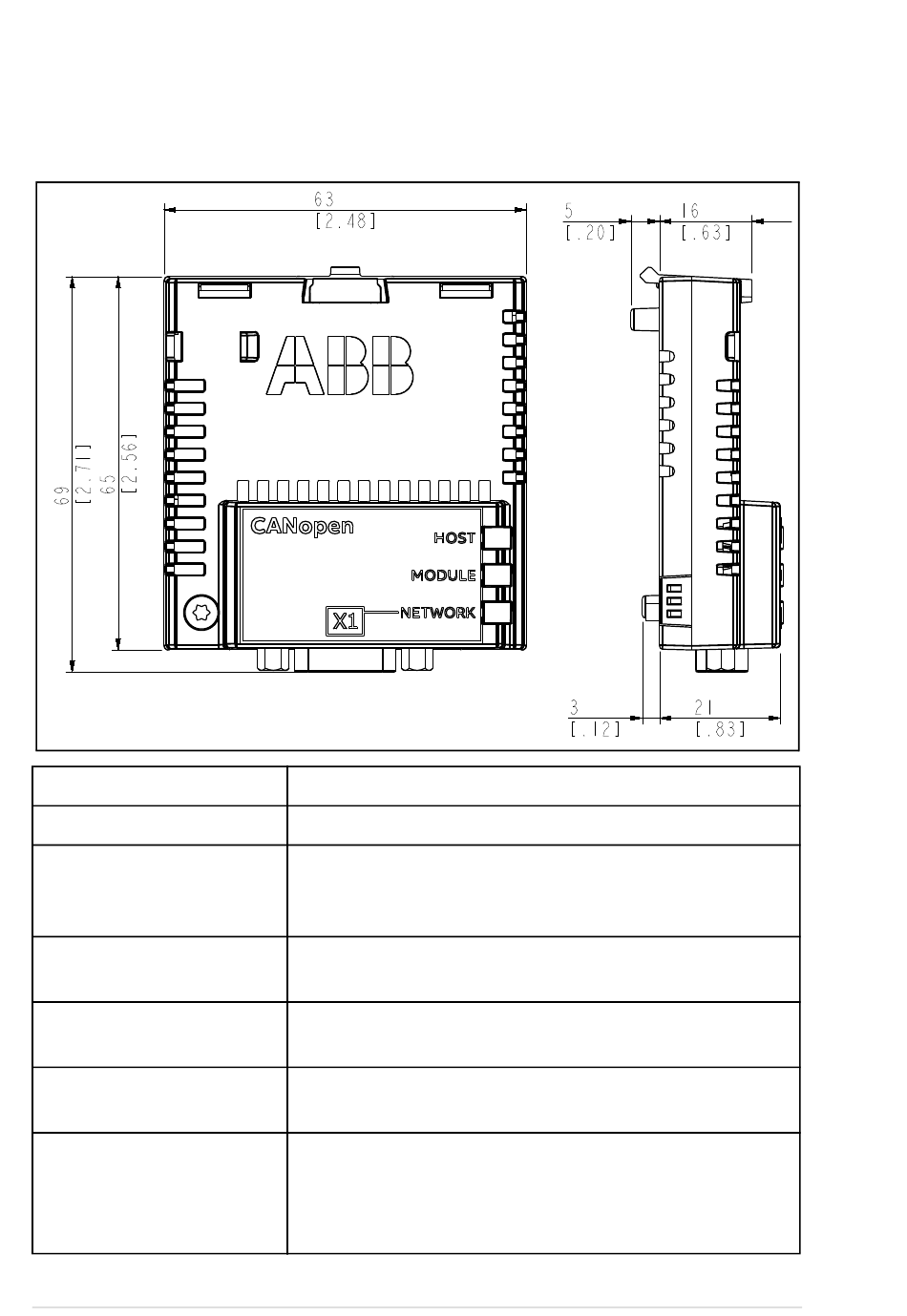

Die folgende Abbildung zeigt das Gehäuse des Adaptermoduls
von vorne und von der Seite.
Montage
Schutzart
Umgebungs-
bedingungen
Anzeigen
Anschlüsse
Spannungs-
versorgung
Allgemeines
Im optionalen Steckplatz des Antriebs
IP20
Es gelten die im Handbuch des Frequenz-
umrichters angegebenen Umgebungs-
bedingungen.
Drei zweifarbige LEDs: HOST, MODULE,
NETWORK
20-Pin-Stecker zum Antrieb/Frequenzumrichter (X2)
9-Pin-D-SUB-Stecker zum Bus (X1)
+3,3 V ±5 % max. 300 mA (vom Antrieb)
Entspricht der EMV-Norm EN 61800-3:2004.
Busschnittstelle funktional vom
Frequenzumrichter potenzialgetrennt
Elektronikkarte konform beschichtet
