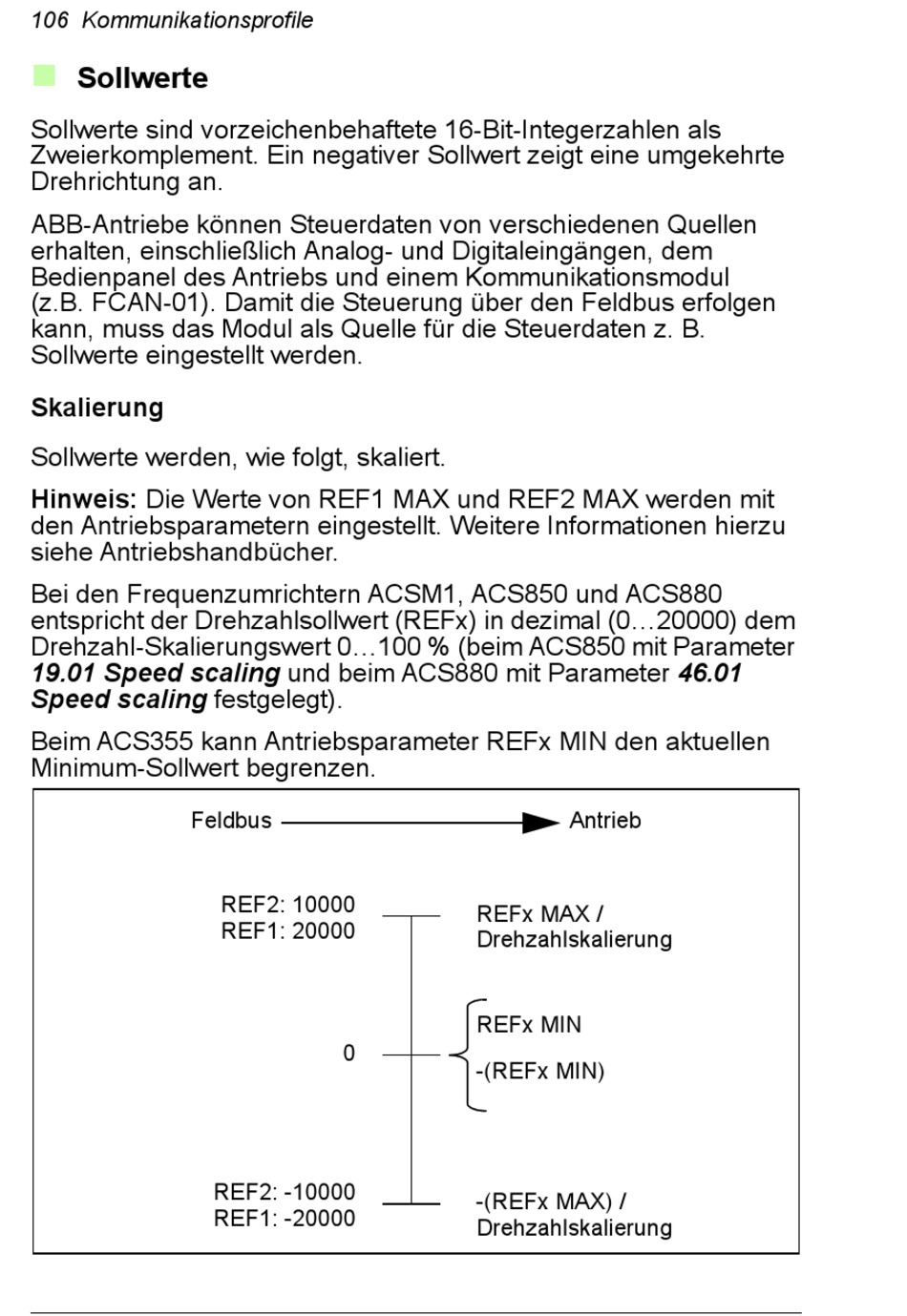

106 Kommunikationsprofile
Sollwerte
Sollwerte sind vorzeichenbehaftete 16-Bit-Integerzahlen als
Zweierkomplement. Ein negativer Sollwert zeigt eine umgekehrte
Drehrichtung an.
ABB-Antriebe können Steuerdaten von verschiedenen Quellen
erhalten, einschließlich Analog- und Digitaleingängen, dem
Bedienpanel des Antriebs und einem Kommunikationsmodul
(z.B. FCAN-01). Damit die Steuerung über den Feldbus erfolgen
kann, muss das Modul als Quelle für die Steuerdaten z. B.
Sollwerte eingestellt werden.
Skalierung
Sollwerte werden, wie folgt, skaliert.
Hinweis: Die Werte von REF1 MAX und REF2 MAX werden mit
den Antriebsparametern eingestellt. Weitere Informationen hierzu
siehe Antriebshandbücher.
Bei den Frequenzumrichtern ACSM1, ACS850 und ACS880
entspricht der Drehzahlsollwert (REFx) in dezimal (0...20000) dem
Drehzahl-Skalierungswert 0...100 % (beim ACS850 mit Parameter
19.01 Speed scaling und beim ACS880 mit Parameter 46.01
Speed scaling festgelegt).
Beim ACS355 kann Antriebsparameter REFx MIN den aktuellen
Minimum-Sollwert begrenzen.
Feldbus
REF2: 10000
REF1: 20000
0
REF2: -10000
REF1: -20000
Antrieb
REFx MAX /
Drehzahlskalierung
REFx MIN
-(REFx MIN)
-(REFx MAX) /
Drehzahlskalierung
