OPTIONEN FüR ABB FREQUENZUMRICHTER

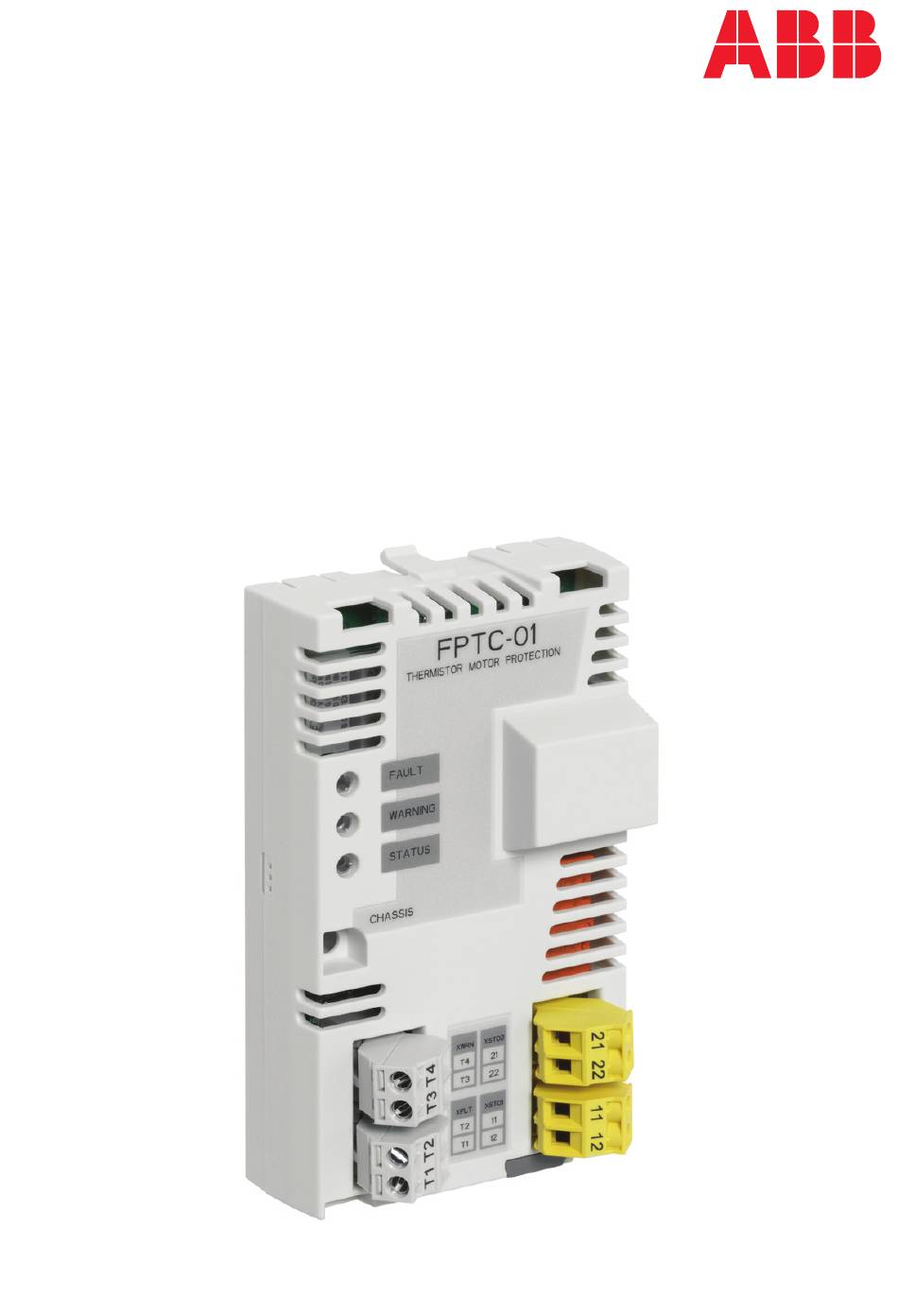

FPTC-01 Thermistorschutzmodul (Option
+L536) für ACS880 Frequenzumrichter
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB FPTC-01

  • Seite 1 — OPTIONEN FüR ABB FREQUENZUMRICHTER FPTC-01 Thermistorschutzmodul (Option +L536) für ACS880 Frequenzumrichter Benutzerhandbuch...
  • Seite 3 FPTC-01 Thermistorschutzmodul (Option +L536) für ACS880 Frequenzumrichter Benutzerhandbuch Inhaltsverzeichnis 1. Sicherheitsvorschriften 5. Mechanische Installation 6. Elektrische Installation 8. Inbetriebnahme und Validierungstest 3AXD50000046556 Rev D Übersetzung des Originaldokuments 3AXD50000027750 GÜLTIG AB: 2020-11-18...
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 5 Inhaltsverzeichnis 1 Sicherheitsvorschriften Inhalt dieses Kapitels ..............Bedeutung von Warnungen und Hinweisen ......Anweisungen für die Schaltungen der funktionalen Sicherheit .. Sicherheitsanweisungen für die elektrische Installation ... 2 Einführung in das Handbuch Inhalt dieses Kapitels ..............Anwendbarkeit / Geltungsbereich ..........Kompatibilität ................
  • Seite 6 6 Inhaltsverzeichnis Anzeigen der Sicherheitsfunktion ..........Ansprechverhalten auf Funktionsstörungen ......FPTC-01 Modul ..............STO-Funktion im Frequenzumrichter/Wechselrichter ..FSO-Modul ................. 5 Mechanische Installation Inhalt dieses Kapitels ..............Erforderliche Werkzeuge und Anweisungen ......Auspacken und Prüfen der Lieferung ........Installation des Moduls .............
  • Seite 7 Validierungstest ................. 9 Störungssuche Inhalt dieses Kapitels ..............Berichte über Probleme und Fehler in Bezug auf die Sicherheitsfunktionen ............... Austausch des FPTC-01 Moduls ..........Stör- und Warnmeldungen ............LEDs ..................10 Wartung Inhalt dieses Kapitels ..............Wartung der Sicherheitsschaltung ..........
  • Seite 8 8 Inhaltsverzeichnis Anschluss des STO-Ausgangs ........... Umgebungsbedingungen ............Sicherheitsdaten ............... Blockdiagramme der Sicherheitsfunktion ......... Zweikanal-Konfigurationen ..........Einkanal-Konfigurationen ........... Ansprechzeiten ................. Relevante Fehlfunktionsarten: ..........Entsprechende Normen und Richtlinien ........Übereinstimmung mit der europäischen Maschinenrichtlinie ..Zertifizierung TÜV Nord ............Ergänzende Informationen...
  • Seite 9: Sicherheitsvorschriften

    Sicherheitsvorschriften 9 Sicherheitsvorschriften Inhalt dieses Kapitels Dieses Kapitel enthält die Sicherheitsvorschriften, die bei Installation, Betrieb und Wartung der Sicherheitsfunktionen des Frequenzumrichters befolgt werden müssen. Bedeutung von Warnungen und Hinweisen Warnungen weisen auf Bedingungen hin, die zu schweren oder tödlichen Verletzungen und/oder zu Schäden an den Geräten führen können.
  • Seite 10: Anweisungen Für Die Schaltungen Der Funktionalen Sicherheit

    10 Sicherheitsvorschriften In diesem Handbuch werden die folgenden Warnsymbole verwendet: WARNUNG! Warnung vor gefährlicher Spannung. Dieses Symbol warnt vor hoher Spannung, die zu Verletzungen von Personen oder tödlichen Unfällen und/oder Schäden an Geräten führen kann. WARNUNG! Allgemeine Warnung. Dieses Symbol warnt vor nichtelektrischen Gefahren, die zu Verletzungen von Personen oder tödlichen Unfällen und/ oder Schäden an Geräten führen können.
  • Seite 11 Sicherheitsvorschriften 11 Wenn die Funktion für den thermischen Motorschutz bei einem Ex-Motor verwendet wird, sind sämtliche Sicherheitsvorschriften, die sich auf die Verwendung von Ex-Motoren in Zone 1/21 (Gerätekategorie 2) oder Zone 2/22 (Gerätekategorie 2 oder 3) beziehen, sowie die Anforderungen der IEC/EN 60079-14 zu befolgen. Zusätzlich zu diesem Handbuch enthalten folgende Handbücher •...
  • Seite 12 12 Sicherheitsvorschriften des Motors. Der Systemintegrator muss dies bei der Planung des Anlagenschutzes berücksichtigen.
  • Seite 13: Sicherheitsanweisungen Für Die Elektrische Installation

    Sicherheitsvorschriften 13 Sicherheitsanweisungen für die elektrische Installation Diese Sicherheitsanweisungen für die elektrische Installation gelten für alle Personen, die am Frequenzumrichter, dem Motorkabel oder dem Motor arbeiten. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
  • Seite 14 14 Sicherheitsvorschriften 3. Alle anderen spannungsführenden Teile am Arbeitsort vor Kontakt mit der Anlage schützen. 4. Besondere Vorsichtsmaßnahmen sind in der Nähe von blanken Leitern erforderlich. 5. Prüfen, ob die Anlage spannungsfrei ist. • Prüfen Sie vor und nach der Messung der Installation die Funktion des Spannungsprüfers an einer bekannten Spannungsquelle.
  • Seite 15: Einführung In Das Handbuch

    Inhalt dieses Kapitels Dieses Kapitel enthält grundlegende Informationen über das Handbuch. Anwendbarkeit / Geltungsbereich Dieses Handbuch bezieht sich auf das FPTC-01 Modul und die Funktion Sichere Motortemperatur (SMT), welche das FPTC-01 Modul verwendet (Option +L536). Kompatibilität Das FPTC-01 Modul ist kompatibel mit: •...
  • Seite 16: Angesprochener Leserkreis

    Komponenten verfügen die elektrischen Schaltsymbole sowie die Prinzipien der funktionalen Sicherheit und die Ex-Vorschriften kennen. Haftungsausschluss ABB übernimmt für die Implementierung und die Prüfung des gesamten Sicherheitssystems keine Haftung. Der Systemintegrator (oder Dritte) sind für das gesamte System und die Systemsicherheit verantwortlich.
  • Seite 17: Ergänzende Handbücher

    Einführung in das Handbuch 17 Ergänzende Handbücher Name Code Antriebs-Hardware ACS880-01 Frequenzumrichter (0,55 bis 250 kW, 0,75 3AUA0000103702 bis 350 hp) Hardware-Handbuch ACS880-11 Frequenzumrichter Hardware-Handbuch 3AXD50000315512 ACS880-31 Frequenzumrichter Hardware-Handbuch 3AXD50000315635 ACS880-04 Frequenzumrichtermodule (200 bis 710 3AXD50000007368 kW, 300 bis 700 hp) Hardware-Handbuch ACS880-04 Single Drive Modulpakete (560 bis 2200 3AUA0000151433 kW) Hardware-Handbuch...
  • Seite 18 3AXD50000028267 Sicherheitsfunktionsmodul FSO-12 Benutzerhandbuch 3AXD50000044306 FSO-21 safety functions module user’s manual 3AXD50000015614 FSE-31 pulse encoder interface module user’s manual 3AXD50000016597 FPTC-01 Thermistorschutzmodul (Option +L536) für 3AXD50000046556 ACS880 Frequenzumrichter Benutzerhandbuch Handbücher und Kurzanleitungen für E/A-Erweiterungs- module, Feldbus-Adaptermodule usw. Siehe www.abb.com/drives/documents bezüglich aller im Internet...
  • Seite 19: Begriffe Und Abkürzungen

    60079-1) Ex eb, Ex ec Zündschutzarten, erhöhte Sicherheit (IEC/EN 60079-7) Ex-Motoren In explosionsgefährdeten Bereichen verwendete Motoren FEA-03 Optionaler E/A-Erweiterungsadapter FPTC-01 Optionales Thermistor-Schutzmodul Frequenzumrich- Frequenzumrichter für die Regelung von Drehstommotoren Frequenzumrich- Frequenzumrichter in einem Metallrahmen oder -gehäuse. termodul Für den Schrankeinbau vorgesehen.
  • Seite 20 20 Einführung in das Handbuch Begriff Beschreibung Average frequency of dangerous failures per hour (Durch- schnittliche Häufigkeit gefährlicher Ausfälle pro Stunde) (IEC 61508) Average frequency of dangerous failures per hour (Durch- schnittliche Frequenz eines Versagens bei Anforderung pro Stunde) (IEC 61508) Performance Level.
  • Seite 21 Einführung in das Handbuch 21 Begriff Beschreibung Intervall der Wiederholungsprüfung. Festlegung der wahr- scheinlichen Ausfallrate (PFH oder PFD ) für die Sicher- heitsfunktion oder das Teilsystem. Die Durchführung einer Wiederholungsprüfung in einem maximalen Intervall von T ist erforderlich, damit die SIL gewährleistet bleibt. Das gleiche Intervall muss eingehalten werden, damit der Performance Level (EN ISO 13849) gewährleistet bleibt.
  • Seite 23: Hardware-Beschreibung

    Thermistoranschluss des Motors und den anderen Modulklemmen. Diese Isolierung bildet eine zuverlässige Schutztrennung zwischen dem Motorhauptkreis und den anderen Regelkreisen des Frequenzumrichters. Deshalb ist die Frequenzumrichter-Regelungseinheit auch dann PELV-kompatibel (Protective Extra Low Voltage), wenn das FPTC-01 Modul und eine thermische Schutzschaltung installiert sind.
  • Seite 24: Funktionsprinzip

    XFLT Eingang (Störung) Wenn die Motortemperatur den Temperaturgrenzwert des PTC-Sensors überschreitet, nimmt der Sensorwiderstand stark zu. Hierdurch wird eine Übertemperatur an das FPTC-01 Modul gemeldet. Das FPTC-01 Modul aktiviert dann die SMT-Funktion durch Öffnen des Schaltkreises „Sicher abgeschaltetes Drehmoment“ (STO) des Frequenzumrichters.
  • Seite 25: Aufbau

    Hardware-Beschreibung 25 Widerstandsgrenzwerte und andere technische Einzelheiten des FPTC-01 Moduls finden Sie in den technischen Daten. ■ Aufbau XSTO2 XWRN XSTO1 XFLT Halteclips Verriegelung...
  • Seite 26: Kennzeichnungen

    Abnehmbare Klemmenblöcke mit 2 Klemmen für STO-Ausgang 1 XSTO2 Abnehmbare Klemmenblöcke mit 2 Klemmen für STO-Ausgang 2 Kennzeichnungen Die Typenbezeichnung befindet sich auf der Rückseite des FPTC-01 Moduls. Nachfolgend ist ein Beispiel eines Typenschild und seiner Beschriftung dargestellt. Seriennummer im Format RYWWSSSS, wobei: R: Version der Komponente Y: letzte Ziffer des Herstellungsjahrs (z.
  • Seite 27: Optionsbeschreibung Und Anweisungen

    Funktion Sicher abgeschaltetes Drehmoment und enthält Anweisungen für den Benutzer. Übersicht Zur Implementierung der Funktion Sichere Motortemperatur (SMT) kann das FPTC-01 Modul direkt an die Schaltung „Sicher abgeschaltetes Drehmoment“ (STO) des Frequenzumrichters angeschlossen werden oder sie kann zusammen mit einem FSO-Sicherheitsfunktionsmodul verwendet werden.
  • Seite 28: Frequenzumrichter Für Die Wandmontage, Frequenzumrichtermodule Und Wechselrichtermodule

    28 Optionsbeschreibung und Anweisungen belegt es den STO-Standardeingang des Frequenzumrichters. Die Sicherheitsfunktionen des FSO-Moduls können den STO-Schaltkreis des Frequenzumrichters öffnen, wodurch die STO-Funktion des Frequenzumrichters aktiviert wird. Hinweis: Die Funktion Sichere Motortemperatur ist motorspezifisch ausgelegt, auch bei ACS880 Multidrive-Frequenzumrichtern, an die mehrere Motoren angeschlossen sind.
  • Seite 29: Inbetriebnahme Des Frequenzumrichters Für Einen Motor In Einer Gefährlichen Umgebung

    Die Ex-Bestimmungen erfordern, dass die Sicherheitsfunktion manuell quittiert wird. Wenn der XFLT-Eingang eine Übertemperatur des Motors erkennt, gibt das FPTC-01 Modul eine Störmeldung an den Frequenzumrichter aus. Die Frequenzumrichter-Störung muss zuerst quittiert werden, bevor der Antrieb neu gestartet werden kann.
  • Seite 30: Anzeigen Der Sicherheitsfunktion

    Hinweis: Die Funktion Quittieren der Sicherheitsfunktion ist nicht SIL-klassifiziert. Anzeigen der Sicherheitsfunktion Anzeigemöglichkeiten der Sicherheitsfunktion: 1. LED-Anzeigen auf dem FPTC-01 Modul: • Die LED FAULT leuchtet, wenn sich die Motortemperatur außerhalb des zulässigen (sicheren) Temperaturbereichs (XFLT-Eingang) befindet. • Die LED WARNING leuchtet, wenn sich die Motortemperatur außerhalb des Temperatur-Warnbereichs (XWRN-Eingang)
  • Seite 31: Ansprechverhalten Auf Funktionsstörungen

    SIL-klassifiziert. Ansprechverhalten auf Funktionsstörungen ■ FPTC-01 Modul Das FPTC-01 Modul verfügt über eine Störungsreaktionsfunktion. Erkennt das Modul eine interne Störung oder eine Störung im Temperatursensorkreis, sendet es eine Anforderung an die Frequenzumrichter-Regelungseinheit, die Modulation anzuhalten, und aktiviert die STO-Funktion des Frequenzumrichters.
  • Seite 32 32 Optionsbeschreibung und Anweisungen FSO-Modul aktiviert die Funktion STO oder Sicherer Notstopp (SSE). Dadurch wird die STO-Funktion des Frequenzumrichters aktiviert. Die STO-Funktion des Frequenzumrichters ist so lange aktiv, bis die Störung behoben ist. Hinweis: Der für das FPTC-Modul empfohlene SSE-Funktionstyp ist Sofortiger STO, andere Sicherheitsfunktionen im FSO-Modul können jedoch den Typ Notstopp-Rampe erfordern.
  • Seite 33: Mechanische Installation

    Erforderliche Werkzeuge und Anweisungen • Torx-Schraubendreher (T10) Eine vollständige Liste aller Werkzeuge entnehmen Sie bitte dem Hardwarehandbuch des Frequenzumrichters. Auspacken und Prüfen der Lieferung 1. Öffnen Sie die Optionspackung. 2. Das Paket muss folgenden Inhalt haben: • FPTC-01 Modul • STO-Kabel...
  • Seite 34: Installation Des Moduls

    34 Mechanische Installation • dieses Handbuch. 3. Prüfen Sie die Lieferung auf Anzeichen von Beschädigungen. Installation des Moduls WARNUNG! Befolgen Sie die Sicherheitsanweisungen. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden.
  • Seite 35 Mechanische Installation 35 Weitere Informationen siehe Hardware-Handbuch des Frequenzumrichters. Das FPTC-01 Modul darf nicht auf einem Erweiterungsadapter der Serie FEA-03 F installiert werden. Die Diagnosefunktion des Moduls erfordert, dass es direkt auf der Regelungseinheit installiert wird.
  • Seite 37: Elektrische Installation

    Elektrische Installation 37 Elektrische Installation Inhalt dieses Kapitels Dieses Kapitel enthält Anweisungen zu Inbetriebnahme und Verkabelung des Moduls. Warnungen WARNUNG! Befolgen Sie die Sicherheitsanweisungen. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden.
  • Seite 38: Erforderliche Werkzeuge Und Anweisungen

    38 Elektrische Installation angeschlossen, geprüft oder gemessen werden. Jeder gelieferte Frequenzumrichterschrank ist individuell aufgebaut. Richten Sie sich bei Arbeiten an den Stromkreisen eines Frequenzumrichters immer nach den mitgelieferten Stromlaufplänen. WARNUNG! Stellen Sie sicher, dass der Frequenzumrichter während der Installationsarbeiten vom Netz (Einspeisespannung) getrennt ist.
  • Seite 39: Anschlussbezeichnungen

    3. Den Frequenzumrichter oder die Wechselrichtereinheit einschließlich der Komponenten der thermischen Motorschutzfunktion außerhalb der explosionsfähigen Atmosphäre installieren. 4. Im Hinblick auf den Sensoranschluss empfiehlt ABB die Verwendung eines geschirmten, verdrillten Leiterpaars. Durch diesen Kabeltyp reduziert sich die elektromagnetische Interferenz im Sensorkreis.
  • Seite 40: Ptc-Sensoreingänge

    40 Elektrische Installation Klemme Beschreibung Ausgang XWRN PTC WARNUNG (nicht sicherheitsgerichtet) Eing. 0 … +5 V DC Ausgang PTC-Sensoreingänge Empfohlener Kabeltyp und Anzugsmoment siehe die technischen Daten. ■ XFLT-Eingang Zur Aktivierung der SMT-Funktion schließen Sie den PTC-Sensor an den XFLT-Eingang an. Zur Deaktivierung der SMT-Funktion schließen Sie einen Widerstand (100 Ohm …...
  • Seite 41: Verkabelungsbeispiele

    XWRN-Eingang anschließen, bleibt die LED WARNING des Moduls eingeschaltet. Verkabelungsbeispiele In diesem Abschnitt werden fünf Möglichkeiten zum Anschluss des FPTC-01 Moduls an den Frequenzumrichter dargestellt. Bei Verwendung eines Einkanalanschlusses sicherstellen, dass die geforderte Sicherheitsintegritätsstufe (SIL) erreicht werden kann. Verdrahtungsbeispiel 1 (Seite 43): Die STO-Ausgänge des FPTC-01...
  • Seite 42 42 Elektrische Installation Verdrahtungsbeispiel 3 (Seite 45): Zwischen dem FPTC-01 Modul und den STO-Eingängen des Frequenzumrichters ist zweikanalig ein externes Sicherheitsrelais angeschlossen. Verdrahtungsbeispiel 4 (Seite 46): Die STO-Ausgänge des FPTC-01 Moduls werden einkanalig direkt an die STO-Anschlüsse des Frequenzumrichters angeschlossen.
  • Seite 43: Verdrahtungsbeispiel 1

    Elektrische Installation 43 ■ Verdrahtungsbeispiel 1 Dieser Anschluss ist SIL2-fähig (Redundanz zwischen STO-Kanälen). FPTC XSTO XSTO1 SGND XSTO2 XFLT SLOT X100 1/2/3 Ex M Regelungseinheit Explosionsgefährdeter Bereich Falls erforderlich, können Sie auch ein externes Gerät (z.B. einen Not- Stopp-Taster) zwischen dem XSTO-Eingang der Regelungseinheit und den XSTO1- und XSTO2-Ausgängen des FPTC-Moduls anschließen.
  • Seite 44: Verdrahtungsbeispiel 2

    44 Elektrische Installation ■ Verdrahtungsbeispiel 2 Mit einem FSO-Modul, zweikanaliger Anschluss. Dieser Anschluss ist SIL2-fähig (Redundanz zwischen STO-Kanälen). FPTC XSTO XSTO1 SGND XSTO2 XFLT SLOT X100 1/2/3 X111 Ex M X113 X114 Regelungseinheit Explosionsgefährdeter Bereich...
  • Seite 45: Verdrahtungsbeispiel 3

    Elektrische Installation 45 ■ Verdrahtungsbeispiel 3 Mit einem externen Sicherheitsrelais, zweikanaliger Anschluss. Dieser Anschluss ist SIL2-fähig (Redundanz zwischen STO-Kanälen). FPTC XSTO XSTO1 SGND XSTO2 XFLT SLOT X100 1/2/3 Ex M Regelungseinheit Externes Sicherheitsrelais Explosionsgefährdeter Bereich...
  • Seite 46: Verdrahtungsbeispiel 4

    46 Elektrische Installation ■ Verdrahtungsbeispiel 4 Einkanaliger Anschluss. Dieser Anschluss ist SIL1-fähig (keine Redundanz zwischen STO-Kanälen). FPTC XSTO XSTO1 SGND XSTO2 XFLT SLOT X100 1/2/3 Ex M Regelungseinheit Explosionsgefährdeter Bereich Falls erforderlich, können Sie auch ein externes Gerät (z.B. einen Not- Stopp-Taster) zwischen dem XSTO-Eingang der Regelungseinheit und dem XSTO2-Ausgang des FPTC-Moduls anschließen.
  • Seite 47: Verdrahtungsbeispiel 5

    Elektrische Installation 47 ■ Verdrahtungsbeispiel 5 Mit einem FSO-Modul, einkanaliger Anschluss. Dieser Anschluss ist SIL1-fähig (keine Redundanz zwischen STO-Kanälen). FPTC XSTO XSTO1 SGND XSTO2 XFLT SLOT X100 1/2/3 X111 Ex M X113 X114 Regelungseinheit Explosionsgefährdeter Bereich...
  • Seite 49: Parametereinstellungen

    Parametereinstellungen 49 Parametereinstellungen Inhalt dieses Kapitels Diese Kapitel enthält die Parametereinstellung für Frequenzumrichter- und FSO-Modul Frequenzumrichter / Wechselrichter Die Einstellung der Parameterwerte erfolgt über das PC-Tool Composer oder das Bedienpanel.
  • Seite 50: Sto Anzeige Läuft/Stopp

    Beschreibung Warnung/Warnung Der Frequenzumrichter generiert eine Warnung, unabhängig davon, ob er läuft oder abgeschaltet ist. Dieser Parameterwert hat keine Auswir- kung auf die SMT-Funktion, allerdings ist dies die empfohlene Einstellung. Bei Fre- quenzumrichter-Schrankgeräten stellt ABB diesen Wert ab Werk ein.
  • Seite 51 Parametereinstellungen 51 Index Name Beschreibung 35.30 FPTC-Konfigurations- Aktiviert FPTC-Module, die in der Rege- wort lungseinheit des Frequenzumrichters instal- liert sind. Mit diesem Wort können die über den XWRN-Eingang kommenden Motortempe- ratur-Warnungen unterdrückt werden. Die vom XFLT-Eingang kommenden SMT- Störungen können nicht unterdrückt wer- den.
  • Seite 52 52 Parametereinstellungen Index Name Beschreibung 35,04 FPTC-Statuswort Zeigt den Status der FPTC-Module an. Das Wort kann als Quelle von z.B. externen Ereignissen verwendet werden. Dieser Parameter ist schreibgeschützt. Name Beschreibung Modul in Steck- 1 = Ja: Ein FPTC-Modul wurde in Steck- platz 1 gefun- platz 1 erkannt.
  • Seite 53: Begrenzung Der Schaltfrequenz

    Für die Zertifizierung des Ex-Motors ist es normalerweise erforderlich, einen Mindestgrenzwert für die Schaltfrequenz des Frequenzumrichters festzulegen. Verwenden Sie bei Ex-Motoren von ABB Parameter 95.15 zur Einstellung der erforderlichen Mindestschaltfrequenz. Siehe hierzu das Firmware-Handbuch des Frequenzumrichters. Bei Ex-Motoren anderer Hersteller setzen Sie sich für den korrekten Wert mit dem Hersteller in Verbindung.
  • Seite 54: Fso-Modul

    über die gemäß IEC 61508-1, Absatz 6, geforderte Qualifikation verfügen. Außerdem muss die Person über Erfahrung mit der funktionalen Sicherheit, den Sicherheitsfunktionen und der Konfiguration des FSO-Moduls verfügen. ABB bietet Schulungen zum FSO-Modul an. Zum Einstellen der Parameter des FSO-Moduls ist das PC-Tool Drive composer pro erforderlich.
  • Seite 55 Parametereinstellungen 55 Dies sind Parameter, die bei der Verwendung des FSO-Moduls immer eingestellt werden müssen, und Parameter, die sich nur auf bestimmte Sicherheitsfunktionen beziehen. dieser Abschnitt enthält die Parameter, die sich auf die Optionen +L536+Q973 (beim FSO-12) und +L536+Q972 (beim FSO-21) beziehen. Bei Verwendung eines FSO-21 Moduls zusammen mit einem FSE-31 Drehgeber-Schnittstellenmodul und einem Sicherheitsdrehgeber müssen die im Abschnitt...
  • Seite 56: Allgemeine Parameter

    56 Parametereinstellungen Hinweis: Das FSO-Modul besitzt eine Taste für die Rücksetzung auf die Werkseinstellung. Über diese Taste wird die Konfiguration gelöscht und werden die Parameter auf die werksseitigen Standardwerte zurückgesetzt. Diese Werte sind nicht mit den in einem FSO-Modul eingestellten Werte identisch, das als Option bestellt wurde (mit einem Pluscode).
  • Seite 57 Parametereinstellungen 57 Index Name Beispiel- Beschreibung wert FSO- Einschalt-Quit- Automatik Einstellung der Quittierungsmethode GEN.41 tierung beim Einschalten des FSO-Moduls. Automatik: Sie müssen nach dem Ein- schalten des FSO-Moduls die Quittier- taste nicht betätigen. Das FSO-Modul generiert nach dem Einschalten auto- matisch das Quittiersignal.
  • Seite 58: Parameter Für Die Sto-Funktion

    58 Parametereinstellungen ■ Parameter für die STO-Funktion Diese Parameter beziehen sich auf die STO-Funktion des FSO-Moduls. Bei Stopp-Kategorie 0 aktiviert das FSO-Modul die STO-Funktion bei Übertemperatur. Das FSO-Modul kann die STO-Funktion auch bei Störungen aktivieren. Index Name Beispiel- Beschreibung wert STO.02 STO-Quittie- Legt das Quittierungsverfahren fest,...
  • Seite 59 Parametereinstellungen 59 Index Name Beispiel- Beschreibung wert STO.13 Neustart Verzö- 2000 ms Stellt die Zeit ein, nach der der Frequen- gerung nach zumrichter neu starten kann, wenn das FSO-Modul die STO-Funktion aktiviert und die STO-Schaltung des Frequen- zumrichters geöffnet hat. Mit diesem Parameter kann der Frequenzumrichter neu starten, bevor der Motor gestoppt hat (fliegender Staat).
  • Seite 60 60 Parametereinstellungen Index Name Beispiel- Beschreibung wert STO.14 Zeit bis Dreh- 2000 ms Stellt die Zeit ein, die notwendig ist, zahl Null mit damit der Motor von der maximalen STO und mo- Prozessgeschwindigkeit bis zum Still- doff stand austrudelt. Wenn diese Zeit nicht bekannt ist, kann sie mit dem PC-Tool Drive composer pro gemessen werden, wenn zur Motorregelung ein Drehgeber...
  • Seite 61 Parametereinstellungen 61 Index Name Beispiel- Beschreibung wert SBC-Verwendung SBC.11 STO SBC Ver- None Legt fest, wie die mechanische Bremse wendung zusammen mit der STO-Funktion ver- wendet wird. Bei den in diesem Handbuch beschrie- benen Sicherheitsfunktionen wird diese Funktion nicht verwendet und dieser Parameter hat den Wert Nicht ausge- wählt.
  • Seite 62: Parameter Für Die Sse-Funktion

    62 Parametereinstellungen ■ Parameter für die SSE-Funktion Diese Parameter beziehen sich auf die Funktion Sicherer Notstopp (SSE) des FSO-Moduls. Die in diesem Handbuch beschriebenen Sicherheitsfunktionen verwenden diese Funktion nicht, allerdings kann das FSO-Modul die SSE-Funktion bei internen Störungen aktivieren. Index Name Beispielwert Beschreibung...
  • Seite 63: Parameter Für Das Fse-Modul Und Den Sicherheitsdrehgeber

    Parametereinstellungen 63 ■ Parameter für das FSE-Modul und den Sicherheitsdrehgeber Diese Parameter nur einstellen, wenn Sie einen Sicherheits-IDrehgeber und das FSE-31 Drehgeber-Schnittstellenmodul mit dem FSO-21-Modul verwenden. Index Name Beispiel- Beschreibung wert 200.231 FSE 3X Akt. Version 1 Aktivierung der FSE-31 Drehgeber- und Par.-Versi- Schnittstelle und Anzeige der Version der Drehgeber-Parametergruppen (91...
  • Seite 64 64 Parametereinstellungen Index Name Beispiel- Beschreibung wert S_ENC- Enc speed 1,0 U/min Einstellen der Toleranz für den dreh- GEN.14 cross comp to- zahlübergreifenden Vergleich des lerance Drehgebers. Dies legt fest, in welchem Maß sich die Achsdrehzahl des Motors innerhalb von 1 ms ändern darf. Passen Sie den Standardwert an die Daten des verwendeten Motors an.
  • Seite 65: Hinweise

    Parametereinstellungen 65 Index Name Beispiel- Beschreibung wert 92.02 Geber 1 Quelle Modul 1 Legt das Sicherheitsgeber-Schnittstel- lenmodul fest, an den Sicherheitsgeber 1 angeschlossen ist. 92.10 Inkremente/Um- 2048 Legt die Anzahl der HTL-Impulse pro drehung Umdrehung für Sicherheitsgeber 1 fest. Passen Sie den Standardwert an ver- wendeten Sicherheitsdrehgeber an.
  • Seite 66: Steuerung Der Mechanischen Bremse

    66 Parametereinstellungen mit dem Notstopp-Rücksetztaster zurücksetzen. Der Melder auf dem Rücksetztaster leuchtet. Diese Einstellung darf nicht geändert werden. Steuerung der mechanischen Bremse Bei Verwendung einer mechanischen Bremse zusammen mit dem thermischem Motorschutzkreis muss besonders auf die Steuerung der mechanischen Bremse geachtet werden. Wenn die Verzögerung des Motors mit der mechanischen Bremse eine zusätzliche Wärmeerzeugung im Ex-Bereich verursacht, muss sichergestellt werden, dass die Verwendung der Bremse die...
  • Seite 67: Inbetriebnahme Und Validierungstest

    Inbetriebnahme und Validierungstest 67 Inbetriebnahme und Validierungstest Inhalt dieses Kapitels Dieses Kapitel beschreibt die Vorgehensweise bei der Inbetriebnahme und dem Validierungstest sowie der Validierung der Sicherheitsfunktion. Validierung der Sicherheitsfunktionen Zur Prüfung des störungsfreien Betriebs der Sicherheitsfunktion müssen Sie eine Validierung durchführen. ■...
  • Seite 68: Vorgehensweise Bei Der Validierung

    68 Inbetriebnahme und Validierungstest ■ Vorgehensweise bei der Validierung Bei Verwendung eines FSO-Moduls im Sicherheitssystem müssen Sie die generellen Einstellungen des FSO-Moduls und den Sicherheitsdrehgeber (falls verwendet) überprüfen, bevor Sie die Sicherheitsfunktion validieren. Siehe das Benutzerhandbuch des FSO-Moduls, Kapitel Prüfung und Validierung. Der Validierungstest muss auf Grundlage der in diesem Handbuch enthaltenen Checkliste durchgeführt werden: •...
  • Seite 69: Validierungstest

    Inbetriebnahme und Validierungstest 69 • eine Beschreibung der Sicherheitsanwendung (einschließlich einer bildlichen Darstellung) • eine Beschreibung mit Versionsangabe der Sicherheitskomponenten, die in der Sicherheitsanwendung benutzt werden • eine Liste aller Sicherheitsfunktionen, die in der Sicherheitsanwendung verwendet werden • eine Liste aller sicherheitsrelevanten Parameter und ihrer Einstellwerte •...
  • Seite 70 70 Inbetriebnahme und Validierungstest Maßnahme Zu Beginn Mit einem FSO-21 und FSE-31 Modul: Wenn Sie einen Sicherheitsdreh- geber für die Sicherheitsanwendung nutzen, prüfen Sie die Sicherheits- drehgeber-Schnittstelle gemäß Beschreibung in FSO-21 safety functions module user’s manual (3AXD50000015614 [Englisch]), Kapitel Verifica- tion and validation.
  • Seite 71 Stellen Sie sicher, dass die Steuerkabel an den richtigen Klemmen an- geschlossen und die Klemmen ordnungsgemäß festgezogen sind. Einstellungen mit angeschlossener Spannungsversorgung Stellen Sie sicher, dass Sie das FPTC-01 Modul im korrekten Steckplatz aktiviert haben (Parameter 35.30). Stellen Sie sicher, dass alle für die Sicherheitsfunktion notwendigen Parameter eingestellt sind.
  • Seite 72 72 Inbetriebnahme und Validierungstest Maßnahme Führen Sie eine Kurzschlusserkennung durch: reduzieren Sie den Wi- derstand am XFLT-Eingang auf unter 50 Ohm (z. B. stecken Sie eine Drahtbrücke zwischen die Klemmen des XFLT-Eingangs). Stellen Sie sicher, dass die entsprechenden Anzeigen aktiviert sind: die SMT-Störung und andere Anzeigen entsprechend den Parameterein- stellungen, auch wenn ein FSO-Modul installiert ist.
  • Seite 73: Störungssuche

    Berichte über Probleme und Fehler in Bezug auf die Sicherheitsfunktionen Wenden Sie sich an ABB. Austausch des FPTC-01 Moduls Wenn im FPTC-01 Modul eine Störung vorliegt, muss es gegen ein neues ausgetauscht werden. Versuchen Sie nicht, das Modul zu reparieren.
  • Seite 74: Stör- Und Warnmeldungen

    74 Störungssuche Stör- und Warnmeldungen Stör- und Warnmeldungen im ACS880 Haupt-Regelungsprogramm: Code Name Ursache Maßnahme (Hex) Störmeldungen 4990 FPTC nicht Ein Thermistorschutzmodul Die Regelungseinheit gefunden wurde durch Parameter abschalten und prüfen, ob das Modul korrekt im 35.30 aktiviert, kann aber nicht gefunden werden.
  • Seite 75 Störungssuche 75 Code Name Ursache Maßnahme (Hex) 4991 Das FPTC-01 Modul in Sichere 1. Sicherstellen, dass Optionssteckplatz 1 zeigt Motortemperatur der Motor ausreichend Übertemperatur am 1 1) gekühlt wird. XFLT-Eingang an (sicherheitsgerichtet). 2. Sicherstellen, dass 1. Die Motortemperatur Frequenzumrichter ist zu hoch oder und Motor kompatibel sind.
  • Seite 76 76 Störungssuche Code Name Ursache Maßnahme (Hex) Warnungen A497 Das FPTC-Modul in Motortemperatur 1. Sicherstellen, dass Optionssteckplatz 1 hat der Motor ausreichend eine gekühlt wird. Motortemperaturwarnung am XWRN-Eingang 2. Sicherstellen, dass aktiviert (nicht Frequenzumrichter sicherheitsgerichtet). und Motor kompatibel 1. Die Motortemperatur sind.
  • Seite 77: Leds

    Störungssuche 77 LEDs Das FPTC-01 Modul hat drei Diagnose-LEDs. Name Farbe Beschreibung FAULT Die Motortemperatur liegt außerhalb des zulässigen Temperaturbereichs und die STO-Funktion des Frequenzumrichters ist aktiv, oder an den XFLT-Eingang ist kein PTC-Sensor angeschlossen (sicherheitsgerichtet). WARNING Die Motortemperatur liegt außerhalb des...
  • Seite 79: Wartung

    Wenn nach der Inbetriebnahme eine Änderung an der Verdrahtung oder einer Komponente vorgenommen wird, oder Sie tauschen Sie das FPTC-01 Modul aus, oder Sie ändern Sie die Parameter, oder Sie setzen die Parameter auf die Werkseinstellung zurück dann: • Verwenden Sie nur von ABB zugelassene Ersatzteile.
  • Seite 80: Wiederholungsprüfung (Proof Test)

    80 Wartung • Wenn Parameter auf die Werkseinstellung zurückgesetzt wurden: stellen Sie die Parameter, welche die Sicherheitsfunktionen betreffen, ein. • Führen Sie den Validierungstest der Sicherheitsfunktion durchführen. • Dokumentieren Sie die Prüfungen und bewahren Sie den Bericht im Logbuch/Serviceheft der Maschine auf. Wiederholungsprüfung (Proof test) Um die Prüfung durchzuführen, aktivieren Sie die Sicherheitsfunktion, um sicherzustellen, dass sie ordnungsgemäß...
  • Seite 81: Kompetenz

    Dies ist eine Empfehlung und abhängig vom benötigten (nicht von der erreichten) SIL/PL. Beispielsweise sind Schütze, Leistungsschalter, Sicherheitsrelais, Notstopp-Taster, Schalter usw. typische Sicherheitseinrichtungen, die elektromechanische Ausgänge haben. Das FPTC-01 Modul, das FSO-Modul und die STO-Schaltung des Frequenzumrichters haben keine elektromechanischen Ausgänge. Kompetenz Die Person, welche die Wartung und Prüfung der Sicherheitsfunktion...
  • Seite 82 82 Wartung eine klare Kennzeichnung an, dass es außer Betrieb genommen wurde.
  • Seite 83: Technische Daten

    Technische Daten 83 Technische Daten Inhalt dieses Kapitels Dieses Kapitel enthält die technischen Daten des Moduls, allgemeine Regeln, Hinweise und Definitionen zu den Sicherheitsfunktionen und eine Liste der anzuwendenden Normen und Richtlinien. Die sicherheitstechnischen Daten, entsprechenden Zulassungen und Konformitätserklärungen sind auch enthalten.
  • Seite 84: Maßzeichnung

    84 Technische Daten Maßzeichnung Die Abmessungen sind in Millimetern und Zoll angegeben. Isolationsbereiche Die folgende Abbildung zeigt die einzelnen Isolationsbereiche des Moduls. Die Isolationsbereiche A und B sowie die Befestigungsschraube sind mit der Masse verbunden.
  • Seite 85 Technische Daten 85 Isolationsbereich C verfügt über dasselbe Potenzial wie die PTC-Sensorbaugruppe im Motor. XSTO1 XSTO2 XWRN XFLT Anschluss an den Frequenzumrichter Befestigungsschraube (Gehäuse) PTC Warning PTC Fault STO 1 STO 2 Es besteht eine verstärkte Isolation zwischen: • Isolationsbereich A und C •...
  • Seite 86: Anschlüsse

    86 Technische Daten Anschlüsse ■ Motor-Thermistoranschluss • Maximaler Leiterquerschnitt: 2,5 mm (14 AWG) • Maximale Länge des Leiters: 700 m (2300 ft) (1400 m [4600 ft] für den gesamten Kreis) Bei dem spezifizierten Kabeltyp wird die Erkennung eines Kurzschlusses im PTC-Sensor oder dem Kabel bei einer Länge über 100 m (328 ft) nicht garantiert.
  • Seite 87: Umgebungsbedingungen

    Betrieb des Frequenzumrichters sind im Hardware-Handbuch des Frequenzumrichters angegeben. Sicherheitsdaten Das FPTC-01 Modul ist eine Sicherheitskomponente des Typs A gemäß Definition in der IEC 61508-2. Typen der STO des Frequenzumrichters/Wechselrichters und des FSO-Moduls siehe das entsprechende Hardware-Handbuch oder das Benutzerhandbuch des FSO-Moduls.
  • Seite 88 = 20 a 4.81E-05 4.88E-05 4.81E-05 7.84E-05 8.39E-05 = 2 a 1.20E-04 1.22E-04 1.20E-04 1.97E-04 2.10E-04 = 5 a DC (%) Kat. 3AXD10000454332 F Der MTTF Wert (EN ISO 13849-1) des FPTC-01 Moduls: • 1697 Jahre (Zweikanalanschluss) • 1703 Jahre (Einkanalanschluss)
  • Seite 89: Blockdiagramme Der Sicherheitsfunktion

    Technische Daten 89 Blockdiagramme der Sicherheitsfunktion Die in die Berechnung der Sicherheitsdaten eingeschlossenen Komponenten sind im Blockschaltbild der Sicherheitsfunktion enthalten. Komponenten, die nicht in den in diesem Handbuch dargestellten Berechnungen der Sicherheitsdaten eingeschlossen sind, werden durch eine gestrichelte Linie gekennzeichnet. Hinweis: Die Ausfallrate des PTC-Sensors ist nicht in diesen Berechnungen enthalten.
  • Seite 90: Einkanal-Konfigurationen

    90 Technische Daten FSO-Modul (und FSE-31 Modul, falls verwendet) STO des Frequenzumrichters Hinweis: Die Ausfallrate des Sicherheits-Drehgebers ist nicht in dieser Berechnung enthalten. Diese Abbildung gilt für Konfiguration 3. Siehe Verdrahtungsbeispiel 3 (Seite 45). PTC-Sensor FPTC-Modul Externes Sicherheitsrelais STO des Frequenzumrichters Hinweis: Die Ausfallrate des externen Sicherheitsrelais ist nicht in dieser Berechnung enthalten.
  • Seite 91: Ansprechzeiten

    Hinweis: Die Ausfallrate des Sicherheits-Drehgebers ist nicht in dieser Berechnung enthalten. Ansprechzeiten • FPTC-01 Modul: weniger als 10 ms • SMT-Funktion: die Ansprechzeit des PTC-Sensors + FPTC-01 Moduls (<10 ms) + FSO-Modul (<50 ms) + STO des Frequenzumrichters (<50 ms) Relevante Fehlfunktionsarten: •...
  • Seite 92: Entsprechende Normen Und Richtlinien

    92 Technische Daten Die Ausfälle des PTC-Sensors (Thermistor) sind nicht in der Ausfallanalyse enthalten. Der Kunde ist für die Funktionstüchtigkeit und den ordnungsgemäßen Betrieb des PTC-Elements verantwortlich. Entsprechende Normen und Richtlinien IEC 61508:2010 Funktionale Sicherheit sicherheitsbezogener elektri- scher/elektronischer/programmierbarer elektronischer Systeme. Teil 1 –...
  • Seite 93: Übereinstimmung Mit Der Europäischen Maschinenrichtlinie

    Technische Daten 93 2006/42/EC Europäische Maschinenrichtlinie Übereinstimmung mit der europäischen Maschinenrichtlinie Der Frequenzumrichter ist ein elektronisches Gerät, das unter die europäische Niederspannungsrichtlinie fällt. Allerdings fällt die interne Sicherheitsfunktion des Frequenzumrichters, die in diesem Handbuch beschrieben wird (Option +L536) unter die Maschinenrichtlinie, da es eine Sicherheitskomponente ist.
  • Seite 94: Zertifizierung Tüv Nord

    94 Technische Daten Zertifizierung TÜV Nord Das Zertifikat des TÜV Nord für das FPTC-01 Modul und die ACS880 Frequenzumrichterserie ist nachfolgend abgebildet.
  • Seite 95: Ergänzende Informationen

    ABB-Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service-Adressen finden Sie auf der Internetseite unter www.abb.com/searchchannels. Produkt-Schulung Informationen zu den Produktschulungen von ABB finden Sie auf der Internetseite new.abb.com/service/training. Feedback zu ABB Handbüchern Über Kommentare und Hinweise zu unseren Handbüchern freuen wir uns.
  • Seite 96 3AXD50000046556D © Copyright 2020 ABB. All rights reserved. Specifications subject to change without notice.
