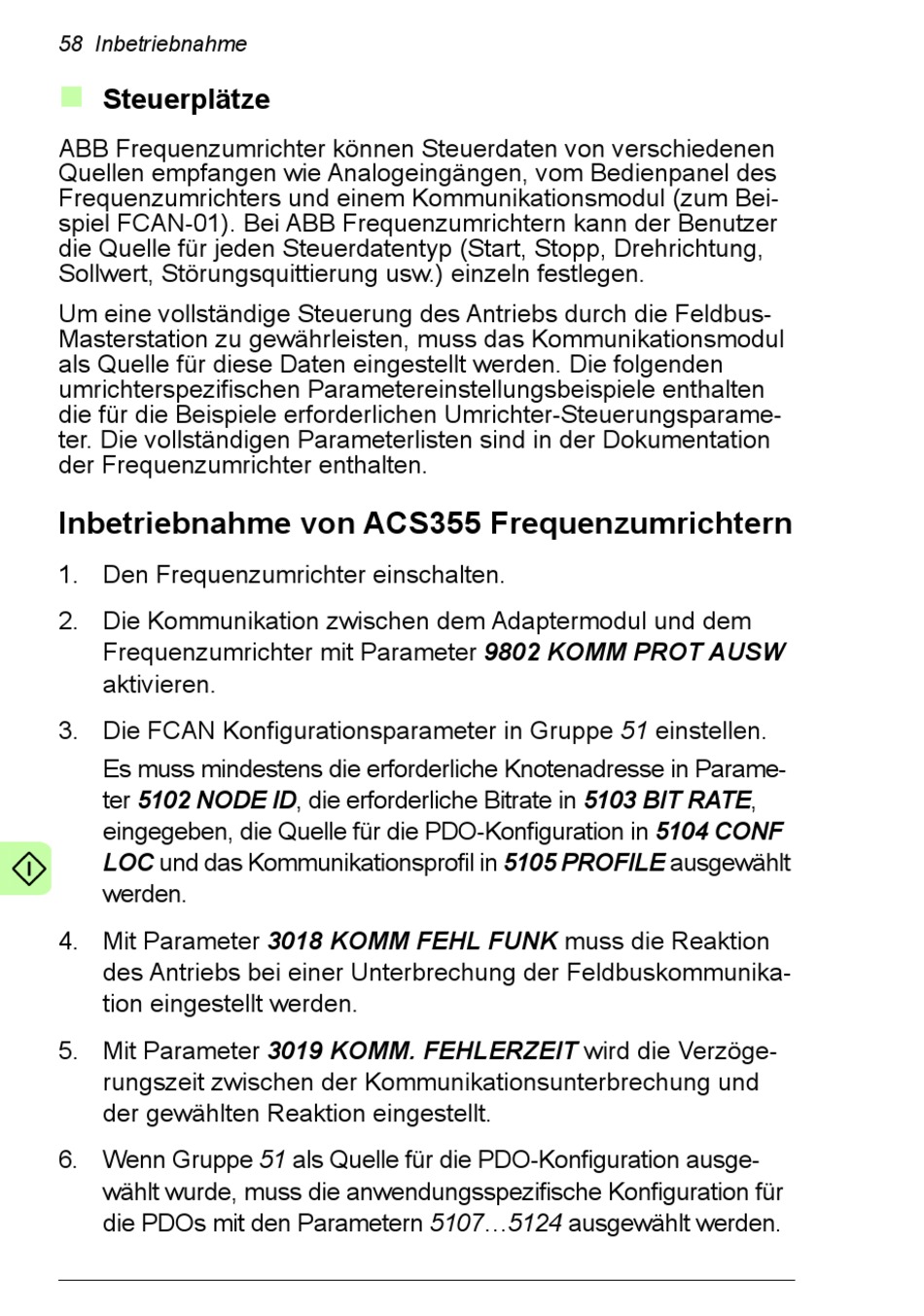

58 Inbetriebnahme
Steuerplätze
ABB Frequenzumrichter können Steuerdaten von verschiedenen
Quellen empfangen wie Analogeingängen, vom Bedienpanel des
Frequenzumrichters und einem Kommunikationsmodul (zum Bei-
spiel FCAN-01). Bei ABB Frequenzumrichtern kann der Benutzer
die Quelle für jeden Steuerdatentyp (Start, Stopp, Drehrichtung,
Sollwert, Störungsquittierung usw.) einzeln festlegen.
Um eine vollständige Steuerung des Antriebs durch die Feldbus-
Masterstation zu gewährleisten, muss das Kommunikationsmodul
als Quelle für diese Daten eingestellt werden. Die folgenden
umrichterspezifischen Parametereinstellungsbeispiele enthalten
die für die Beispiele erforderlichen Umrichter-Steuerungsparame-
ter. Die vollständigen Parameterlisten sind in der Dokumentation
der Frequenzumrichter enthalten.
Inbetriebnahme von ACS355 Frequenzumrichtern
1. Den Frequenzumrichter einschalten.
2. Die Kommunikation zwischen dem Adaptermodul und dem
Frequenzumrichter mit Parameter 9802 KOMM PROT AUSW
aktivieren.
3. Die FCAN Konfigurationsparameter in Gruppe 51 einstellen.
Es muss mindestens die erforderliche Knotenadresse in Parame-
ter 5102 NODE ID, die erforderliche Bitrate in 5103 BIT RATE,
eingegeben, die Quelle für die PDO-Konfiguration in 5104 CONF
LOC und das Kommunikationsprofil in 5105 PROFILE ausgewählt
werden.
4. Mit Parameter 3018 KOMM FEHL FUNK muss die Reaktion
des Antriebs bei einer Unterbrechung der Feldbuskommunika-
tion eingestellt werden.
5. Mit Parameter 3019 KOMM. FEHLERZEIT wird die Verzöge-
rungszeit zwischen der Kommunikationsunterbrechung und
der gewählten Reaktion eingestellt.
6. Wenn Gruppe 51 als Quelle für die PDO-Konfiguration ausge-
wählt wurde, muss die anwendungsspezifische Konfiguration für
die PDOs mit den Parametern 5107...5124 ausgewählt werden.
