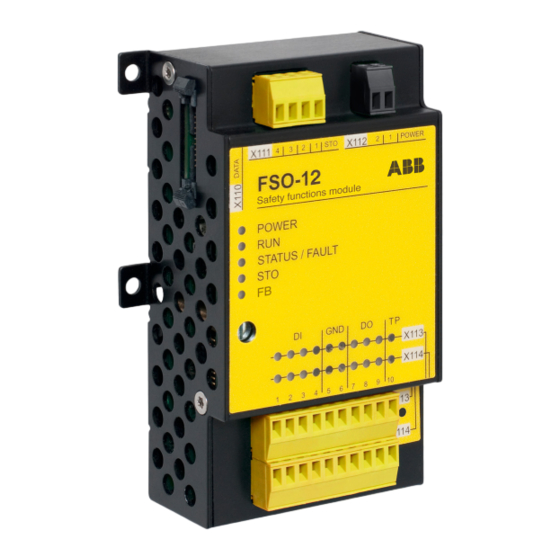

OPTIONEN FÜR ABB FREQUENZUMRICHTER
FSO-12/-21 - Firmware-Aktualisierung mit
dem Drive Composer Pro
Benutzerhinweise

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB FSO-12

Inhaltszusammenfassung für ABB FSO-12

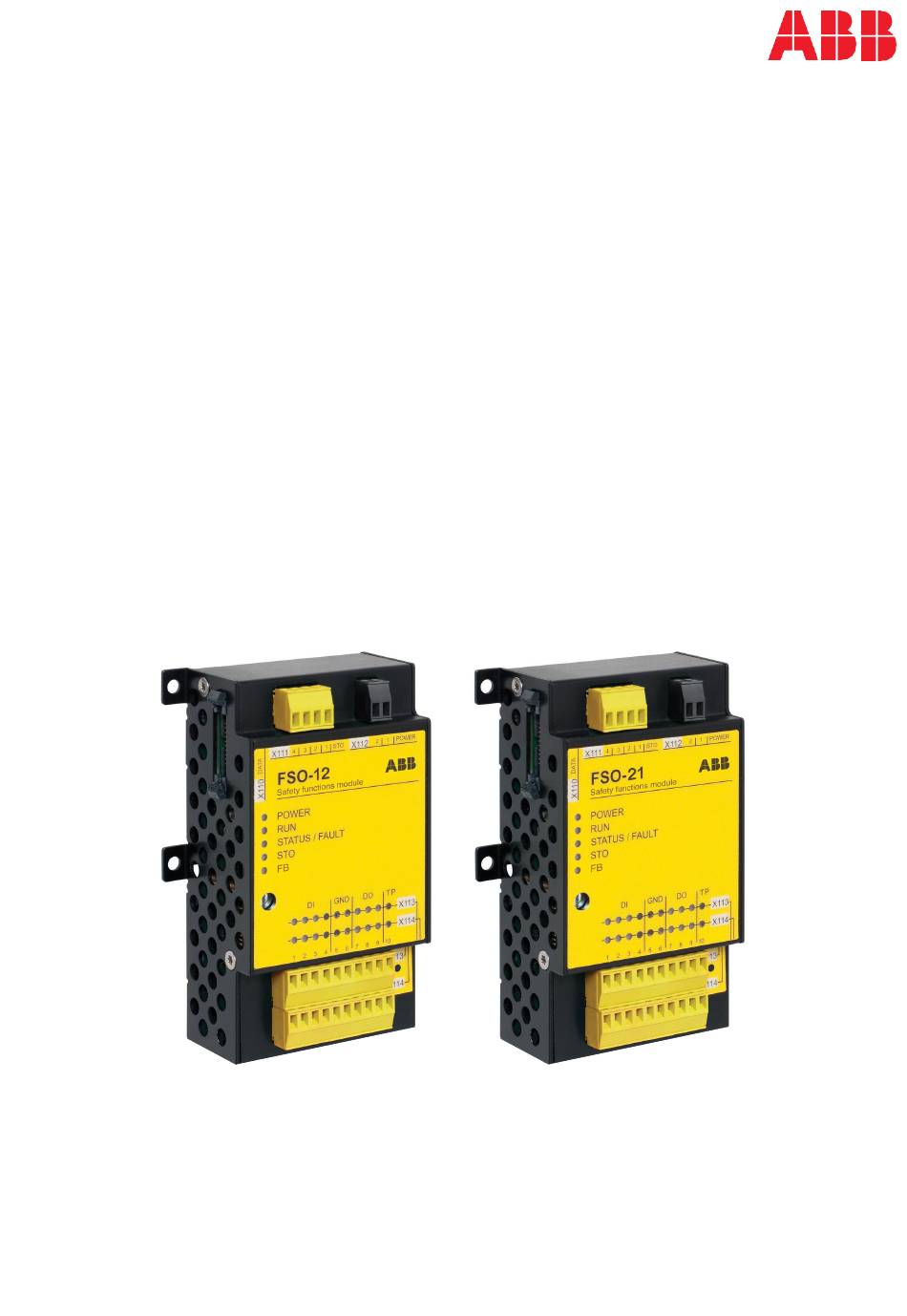

  • Seite 1 — OPTIONEN FÜR ABB FREQUENZUMRICHTER FSO-12/-21 - Firmware-Aktualisierung mit dem Drive Composer Pro Benutzerhinweise...

  • Seite 2: Fso-12/-21 - Firmware-Aktualisierung Mit Dem Drive Composer Pro

    FSO-12/-21 - Firmware- Aktualisierung mit dem Drive Composer Pro Benutzerhinweise © 2020 ABB Oy. Alle Rechte vorbehalten. 3AXD50000578764 Rev A Übersetzung des Originaldokuments 3AXD50000564767 Rev A GÜLTIG AB: 2019-11-25...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Einleitung ........................4 2. Voraussetzungen ...................... 4 3. Aktualisierung des FSO-12/-21 Sicherheitsfunktionsmoduls ......5 3.1 Anschließen ........................5 3.2 Aktualisierung des Moduls mit dem Drive Composer Pro ........5 3.3 Einstellung der FSO-Parameter ................9 3.4 Validierung der Sicherheitsfunktionen ..............12...

  • Seite 4: Einleitung

    Funktion Sicher Begrenzte Drehzahl (SLS) und dem PROFIsafe Modulationsstatusbit, der bei den Software-Versionen A-G der FSO-12/-21 Module besteht. Die Aktualisierung erfolgt bei den Sicherheitsfunktionsmodulen FSO-12 und -21 auf die gleiche Weise und dauert etwa 25 Minuten pro FSO-Modul. Hinweis! Es kann immer nur jeweils ein FSO-Modul aktualisiert werden.

  • Seite 5: Aktualisierung Des Fso-12/-21 Sicherheitsfunktionsmoduls

     Standard-Ethernet-Kabel (RJ45-RJ45)  Die ACS880 Frequenzumrichter-Regelungseinheit (ZCU oder BCU) und das FSO-12/21 Modul müssen während des gesamten Aktualisierungsprozesses mit einer 24 V Hilfsspannung versorgt werden. Die Netzspannungsversorgung des Frequenzumrichters muss abgeschaltet werden bzw. bei den ACS880-104 Wechselrichtermodulen muss die Einspeiseeinheit vor dem Öffnen der Schaltschranktüren abgeschaltet werden.
  • Seite 6 1. Wählen Sie auf dem Begrüßungsbildschirm („Welcome“) „USB/COM enabled“ und klicken Sie dann auf „Connect“. 2. Nachdem der Driver Composer Pro die Verbindung mit dem Frequenzumrichter hergestellt hat, wird im linken Fenster ein verbundener Frequenzumrichter dargestellt. 3. Wählen Sie im Menü „Tools” die Option „FSO firmware loader“.
  • Seite 7 4. Es öffnet sich ein Auswahlmenü. Wählen Sie den Frequenzumrichter aus, den Sie aktualisieren möchten, und klicken Sie „OK“. 5. Der Bildschirm zur Aktualisierung der FSO-Firmware öffnet sich. Die Firmware kann aktualisiert werden, wenn die aktuelle Firmware-Version des FSO-Moduls älter als 004.003.000.000 ist.
  • Seite 8 8. Die Aktualisierung umfasst drei Schritte: Sicherung der Konfiguration, Download der aktuellen Firmware in das FSO-Modul und Überprüfung der aktualisierten Firmware. Nachdem alle Schritte durchgeführt wurden, werden die Regelungseinheit des Frequenzumrichters und das FSO-Modul automatisch neu gestartet und die folgende Anzeige erscheint. Klicken Sie auf „Next“.

  • Seite 9: Einstellung Der Fso-Parameter

    Parameter wird im nächsten abschnitt beschrieben 3.3 Einstellung der FSO-Parameter Version H der Sicherheitsfunktionsmodule FSO-12 und FSO-21 beinhaltet zwei neue sicherheitskritische Parameter verglichen mit den Versionen A bis G. Die Funktionalität der SLS-Funktion wurde im Hinblick auf den folgenden Fall verbessert, wobei: die SLS-Funktion von der höheren Drehzahl anstatt dem SLS-Drehzahlgrenzwert...
  • Seite 10 Einstellen der FSO-Parameter mit dem PC-Tool Drive Composer Pro: 1. Klicken Sie in der Liste auf den Namen des Frequenzumrichters und wählen Sie im Menü die „Safety settings“. Option Wenn sich der Bildschirm für die Sicherheitseinstellungen geöffnet hat, klicken Sie auf die Schaltfläche „Parameter view“. 2.
  • Seite 11 6. Der Drive Composer Pro zeigt eine Warnung zur Validierung der Sicherheitskonfiguration an. Klicken Sie auf „Yes“. 7. Es werden zwei Meldungen angezeigt. Klicken Sie bei beiden auf „OK“. 8. Nachdem die neuen Sicherheitseinstellungen in das FSO-Modul geladen wurden, bleibt der Frequenzumrichter mit der Meldung „FSO general fault“...

  • Seite 12: Validierung Der Sicherheitsfunktionen

    Person durchgeführt werden, die über die notwendige Erfahrung mit der/den verwendeten Sicherheitsfunktion(en) verfügt. Validierung Sicherheitsfunktionen erfolgt nach dem in den Benutzerhandbüchern für das FSO-12 und das FSO-21 Sicherheitsfunktionsmodul beschriebenen Abnahmeprüfverfahren. Grundsätzlich muss die Validierung oder Abnahmeprüfung mindestens die folgenden Schritte umfassen: •...

  • Seite 13: Weitere Informationen

    — Weitere Informationen Produkt- und Serviceanfragen Richten Sie Anfragen zum Produkt an Ihre lokale ABB-Vertretung und geben Sie die Typenbezeichnung sowie die Seriennummer des betreffenden Geräts an. Eine Liste der ABB Vertriebs-, Support- und Servicekontakte finden Sie unter www.abb.com/searchchannels. Produktschulungen Informationen zu ABB-Produktschulungen finden Sie unter new.abb.com/service/training.
  • Seite 14 3AXD50000578764A © 2020 ABB Oy. Alle Rechte vorbehalten. Specifications subject to change without notice.
