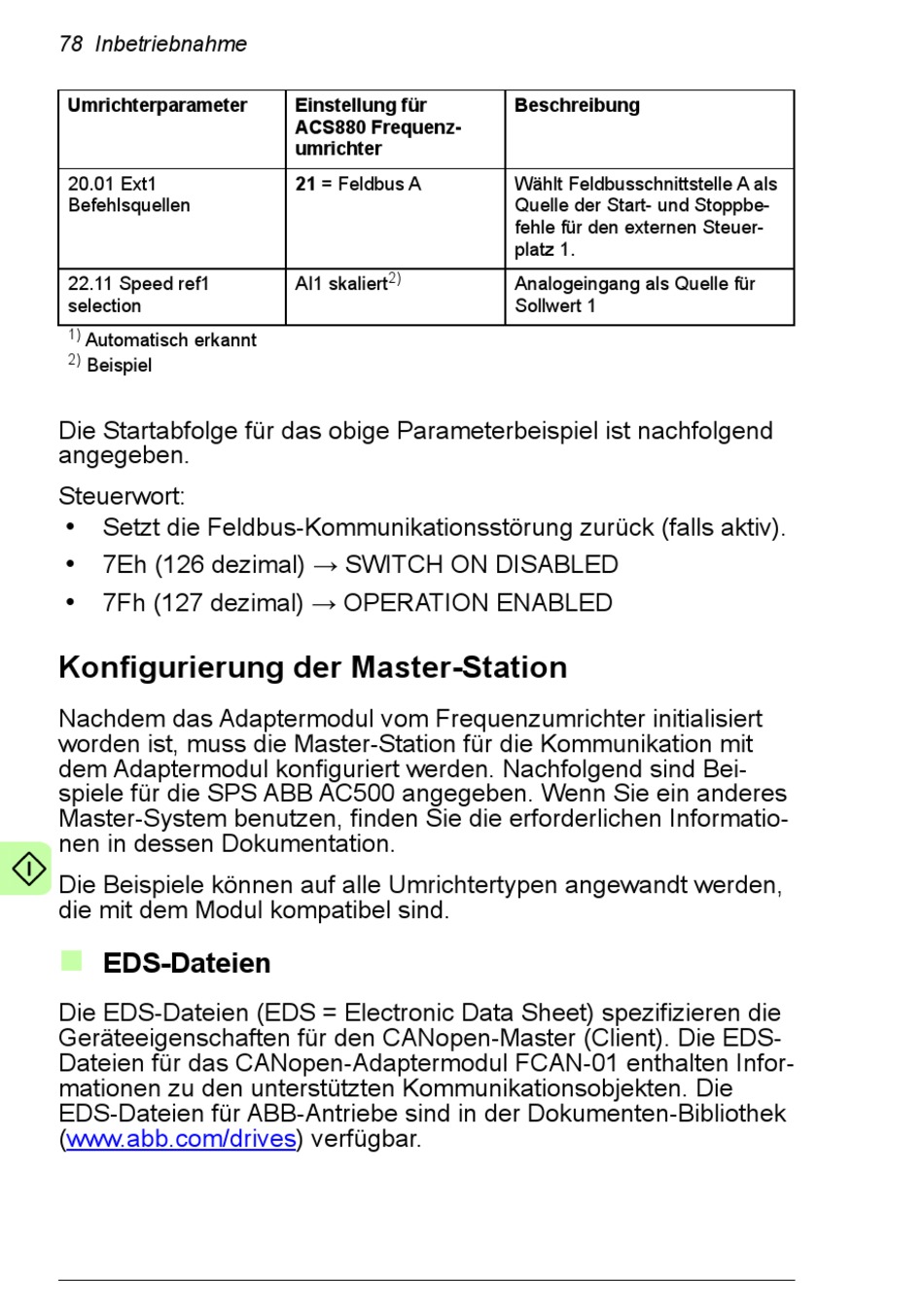

78 Inbetriebnahme
Umrichterparameter
20.01 Ext1
Befehlsquellen
22.11 Speed ref1
selection
1)
Automatisch erkannt
2)
Beispiel
Die Startabfolge für das obige Parameterbeispiel ist nachfolgend
angegeben.
Steuerwort:
•
Setzt die Feldbus-Kommunikationsstörung zurück (falls aktiv).
•
7Eh (126 dezimal) → SWITCH ON DISABLED
•
7Fh (127 dezimal) → OPERATION ENABLED
Konfigurierung der Master-Station
Nachdem das Adaptermodul vom Frequenzumrichter initialisiert
worden ist, muss die Master-Station für die Kommunikation mit
dem Adaptermodul konfiguriert werden. Nachfolgend sind Bei-
spiele für die SPS ABB AC500 angegeben. Wenn Sie ein anderes
Master-System benutzen, finden Sie die erforderlichen Informatio-
nen in dessen Dokumentation.
Die Beispiele können auf alle Umrichtertypen angewandt werden,
die mit dem Modul kompatibel sind.
EDS-Dateien
Die EDS-Dateien (EDS = Electronic Data Sheet) spezifizieren die
Geräteeigenschaften für den CANopen-Master (Client). Die EDS-
Dateien für das CANopen-Adaptermodul FCAN-01 enthalten Infor-
mationen zu den unterstützten Kommunikationsobjekten. Die
EDS-Dateien für ABB-Antriebe sind in der Dokumenten-Bibliothek
(www.abb.com/drives) verfügbar.
Einstellung für
ACS880 Frequenz-
umrichter
21 = Feldbus A
2)
AI1 skaliert
Beschreibung
Wählt Feldbusschnittstelle A als
Quelle der Start- und Stoppbe-
fehle für den externen Steuer-
platz 1.
Analogeingang als Quelle für
Sollwert 1
