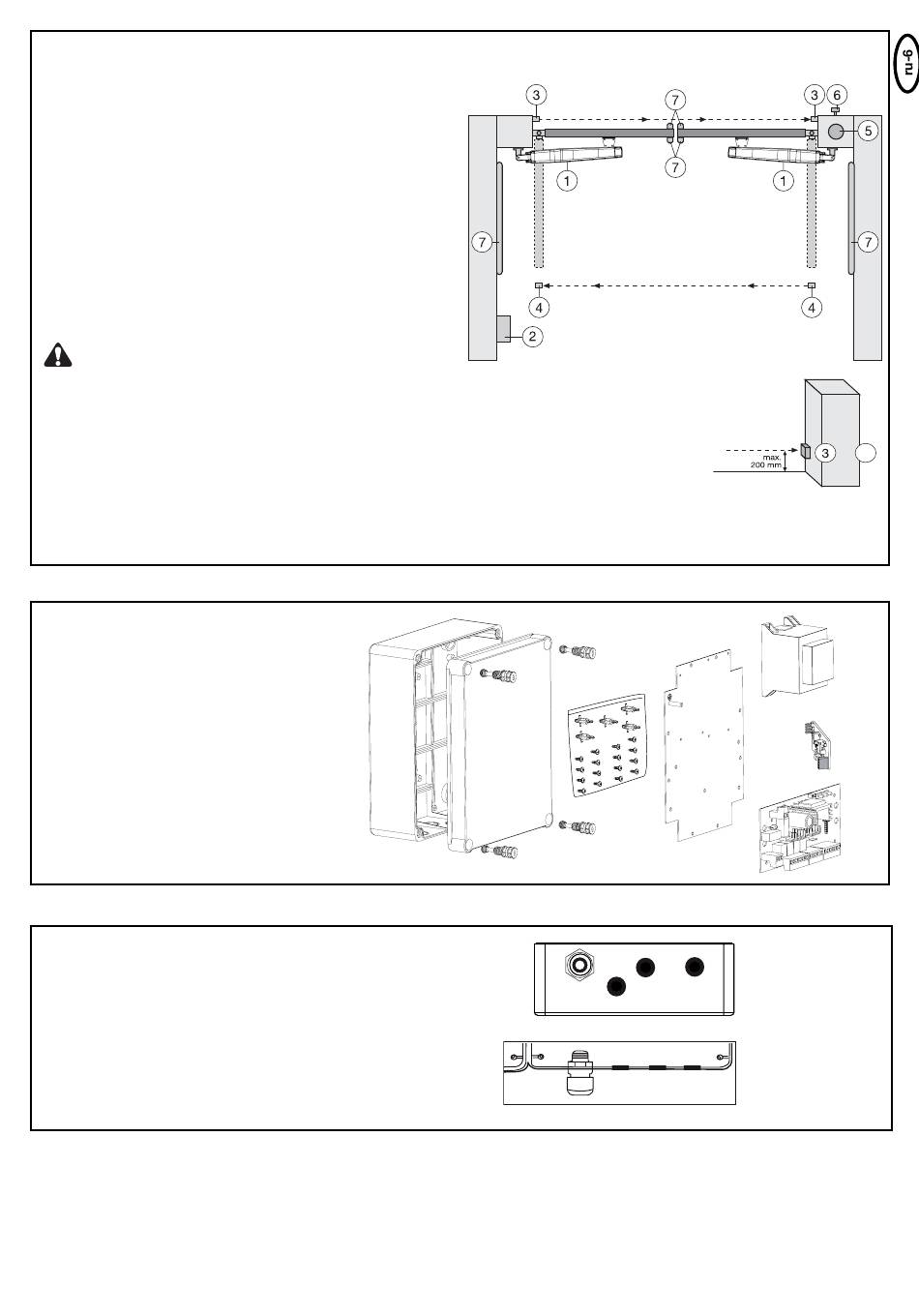

ТИПОВОЕ СТРОЕНИЕ СИСТЕМЫ:
1. Электропривод
2. Устройство управления
3. Фоторелейная завеса (активна при закрытии), высота макс.
200 мм
Первая фоторелейная завеса.
4. Фоторелейная завеса (активна при открытии / закрытии),
высота макс. 200 мм Вторая фоторелейная завеса (опция).
5. Проблесковая лампа (опция)
Важное оптическое указание на движение ворот.
6. Выключатель с замочным механизмом или кодовый замок
(опция)
Размещается на наружной стороне. С помощью ключа или
ввода номера ворота открываются.
7. Контактная планка (опция)
Защищает ворота при касании. Контактные планки можно
расположить на воротах или на опорах. При необходимости,
контактные планки должны быть расположены до высоты 2,5 м.
Устройство управления соответствуют требованиям самых
последних нормативных актов EN. Один из таких
нормативных актов предписывает, что усилия закрытия на
кромке ворот не должны превышать 400 Н (40 кг) в пределах
последних 500 мм до положения ворот „ЗАКРЫТО". В пределах
более 500 мм максимальное усилие на кромке ворот может
составлять 1400 Н (140 кг). Если это невозможно обеспечить,
необходимо расположить контактную планку до высоты 2,5 м на
воротах или на противоположной опоре (EN12453).
Замечание: Для надлежащей установки системы ворот особенно подходят комплектующие,
перечисленные на странице 2.
МОНТАЖ КОЖУХА УСТРОЙСТВА
УПРАВЛЕНИЯ
В кожухе устройства управления находится
несколько деталей:
- кожух для наружного монтажа
- крышка для кожуха
- устройство управления
- трансформатор
- плита основания трансформатора
- большой кабельный ввод
- малый кабельный ввод
- удерживающие
- винты 3,5 x 9,5 мм
- шарниры для кожуха
ПОДГОТОВКА КОЖУХА УСТРОЙСТВА УПРАВЛЕНИЯ
VORBEREITEN DER STEUERUNGSBOX
Открыть 4 отверстия на дне корпуса с помощью отвертки или
подобного инструмента. Закрепить большой кабельный ввод
слева, затем остальные, как показано на рисунке.
Влага и вода разрушают устройство управления. Все
отверстия и кабельные вводы должно быть
водонепроницаемо закрыты. Кожух с устройством управления
двигателем монтировать кабельными вводами вниз.
1х
1х
1х
1х
1х
1х
3х
5x
16x
4х
