TECHNICKÁ DATA SYSTÉMU ŘÍZENÍ MOTORŮ
Napětí:
Transformátor:
Výstup motoru:
Napájení příslušenství:
Pracovní teplota:
Krytí:
PE
TRANSFORMER
230VAC
250V/2A
L
N
POWER SUPPLY
230VAC/50Hz
30VDC
230VAC
PE
230 V stř.proud
230/24 VAC min. 60VA
24 V stejn.proud max.
24 V stejn.proud – 100 mA
-20 şC ÷ +55 şC
IP54
INPUT 24VAC
BRN GRN WHT YEL
MOTOR
MOTOR
MASTER
MASTER
SECOND 24V/150mA
+ -

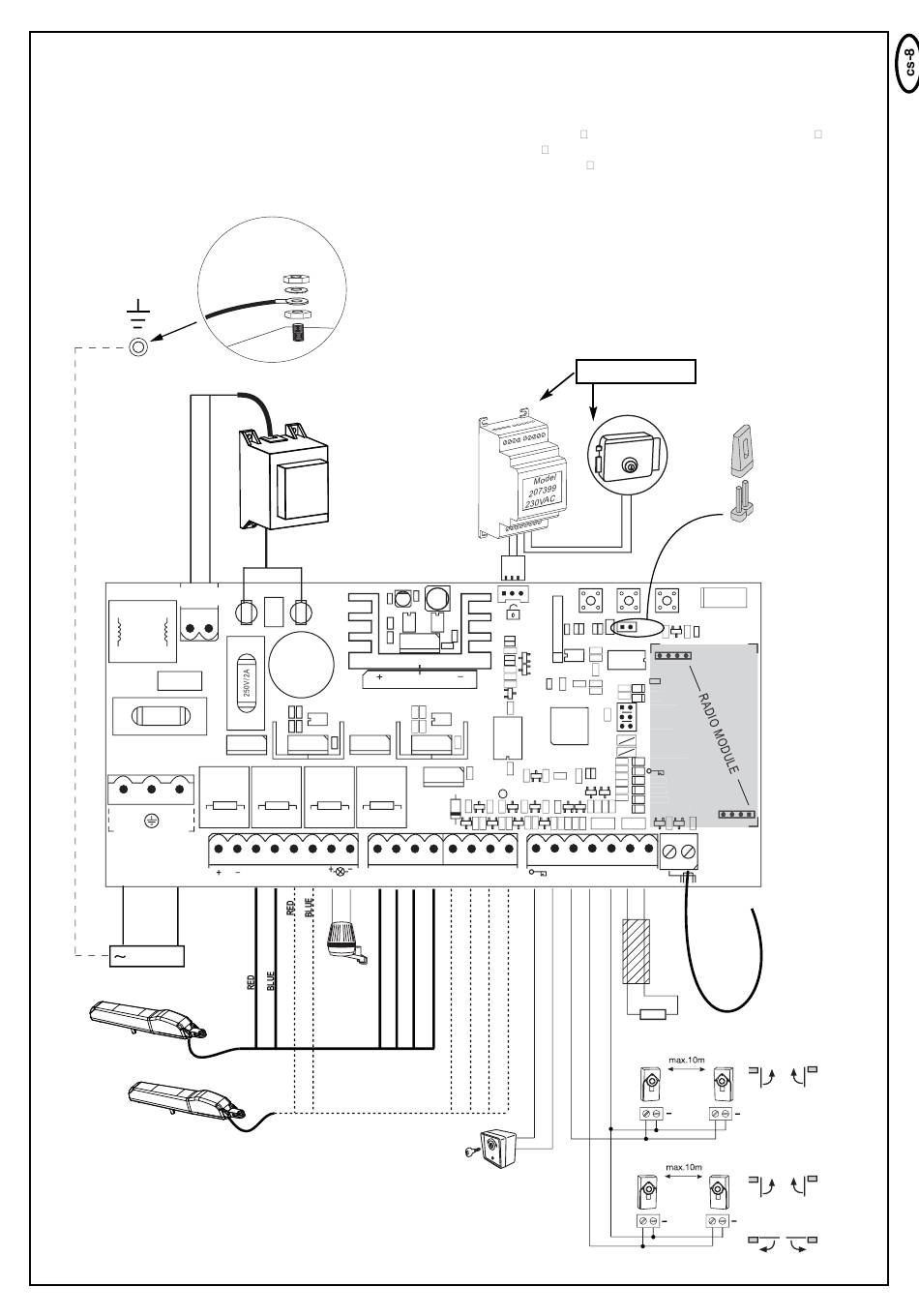

KABELÁŽ ŘÍDICÍ ELEKTRONIKY / PŘEHLED:
a. Začněte s přívodním kabelem 230 V, který je ještě bez
napětí, na levé straně boxu.
b. Spojte uzemňovací vodič přívodu se základovou deskou.
Připojte všechny ostatní kabely na řídicí elektroniku.
c. Pro pohony: Pou ívejte kabely, které jsou vhodné pro pou ívání
venku (tlouš ka: 0,75 mm2).
Pokud je tøeba, pou ije stejné kabely dvakrát.
POZOR: Několikrát zkontrolujte, zda byly barevné kabely motoru
zapojeny správně, jinak se může motor poškodit nebo nebude správně
fungovat. Především dávejte pozor, když použijete rozvodné skříňky.
Doporučujeme příslušenství: LA400-JB40E; Souprava pro
prodloužení kabelu k zařízení. Skládá se z 12m kabelu, 6pólového se
stejnými barvami jako pohon, rozvodné skříňky IP65, kabelových
šroubení a upevňujícího materiálu.
možnost volby
Model
203285
P1
BRN GRN WHT YEL
COM PHOTO
COM STOP /
SECOND
1
2
P2
P3
RADIO
CH1
CH1
CH2
CH2
1/2 MOTOR
MOTOR
STOP/8.2KΩ
OP/8.2KΩ
OPEN/PED
EN/PED
JP1
JP2
STOP/8.2KΩ
STOP/8.2KΩ
PHO 1
PHO 1
PHO 2
PHO 2
LEARN
EARN
DIAGNOSTIC
DIAGNOSTIC
8.2KΩ
Antenna
8.2
Ω
+
+
+
+
+
