BEFOGÁSI MÉRTÉK

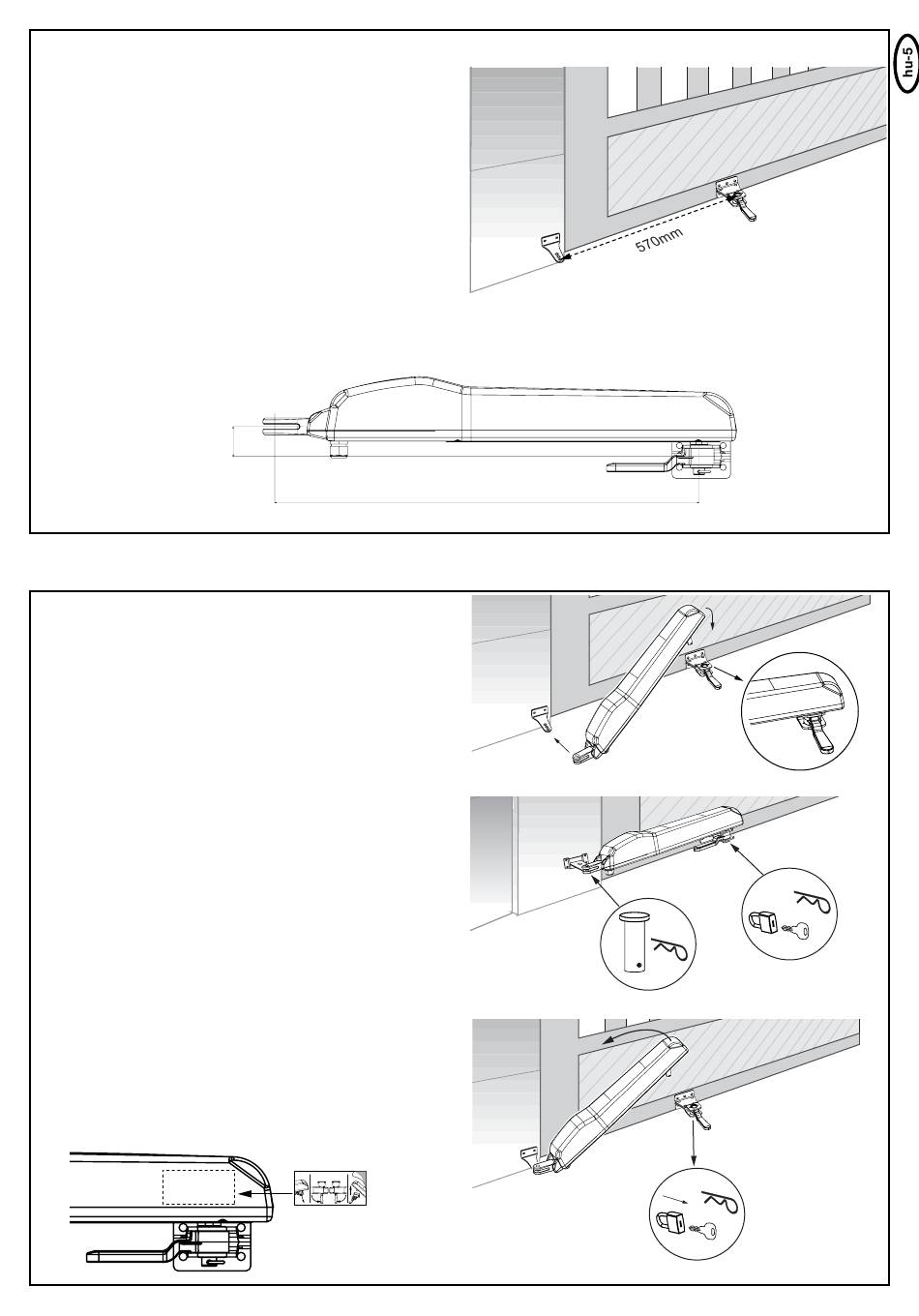

A vasalások közötti távolságot befogási mértéknek nevezzük. A kapu
zárt állásában a menesztő az első részben lévő orsón van, és a nyitás
közben hátrafelé mozog.
FIGYELMEZTETÉS: A befogási mértéket feltétlenül tartsa be! A
mértékeket lásd az ábrán.
A vasalás felszerelése előtt a befogási mértéket pontosan mérje utána.
1. A kaput teljesen csukja be.
2. A hajtást szerelje fel a már felszerelt oszlopvasalásra.
3. A hajtás gyárilag beállítva
KAPU-ZÁRVA helyzetben áll (az elülső talajtól 1-2 cm távolságban).
4. A kapuvasalást illessze rá a hajtásra és rögzítse.
5. A kapuvasaláson lévő kireteszelőkart forgassa a kapuoszlop irányába.
6. A hajtást tartsa a kapuhoz, és a vasalás felszerelési helyét jelölje be.
Ügyeljen az oszlopvasalás magasságára, hogy a hajtást később
vízszintesen szerelje fel. (Egy másik személy segítségével ezek a beszerelési lépések könnyebben végezhetők el.)
Figyelmeztetés: A hajtást vízszintesen kell felszerelni. Ezáltal az oszlopvasalás és a kapuvasalás magassága között kb. 41 mm-es eltérés
keletkezik.
41mm
A HAJTÁSKAROK SZERELÉSE
A kapuvasalások felszerelése után beépíthető a hajtás. A kapunál
lévő kireteszelőkart kb. 90°-kal forgassa saját maga felé. A hajtást
illessze fel. A csapszeget rögzítse a sasszeggel. A kireteszelőkart
forgassa az oszlop irányába. Kész. A kapunak kissé nyitva kell
lennie. A betanító mozgatásban ez később korrigálható.
Figyelmeztetések:
- A kapunál lévő csapszegeket vékonyan kenje be zsírral.
- Ha a hajtás nem illeszthető fel, mert a kapu már teljesen be van
zárva, akkor a betanító mozgatásban ez is korrigálható. Ha ez több,
mint 5-10 mm, akkor biztonság kedvéért a befogási mértéket újból
mérje utána, ill. helyesbítse,
- A hajtások csak elektromos árammal
működtethetők/mozgathatók! A mechanikai forgatás a hajtásokat
megrongálhatja!
Az elektromos vezetékeket és a vezérlőt előbb teljesen csatlakoztatni
kell (lásd: a vezérlő bekötése/áttekintés).
KIRETESZELÉS / A KAPU KÉZI MŰKÖDTETÉSE
Áramkiesés esetén a hajtás kireteszelhető. A hajtás alatt, a kapunál
egy fekete színű kar található.
Forgassa e kart saját maga felé. Húzza ki a kapuvasalás alatt lévő
sasszeget. Emelje a hajtást egy erőteljes mozdulattal FELFELÉ, és
tegye le oldalt.
Ha a hajtást sasszeg helyett zárral (opcionális) biztosították, akkor
kulcs segítségével először a zárat kell eltávolítani. A zárat nedvesség
ellen védeni kell, hogy télen ne fagyjon be.
Figyelmeztetés: A kireteszelési funkciót havonta ellenőrizni kell.
