MONTAŻ OKUĆ
Proszę najpierw zapoznać się z trzema kolejnymi rozdziałami
(okucie filara, okucie bramy, wymiar zamocowania). Ważne jest, aby
napęd został zamontowany poziomo. Odstęp pomiędzy okuciem
filara a okuciem bramy – "wymiar zamocowania" – decyduje o
dalszym działaniu bramy. Konieczna jest tutaj dokładna praca. W
razie wątpliwości należy zamontować okucia do napędu na próbę,
przytrzymać je i mierząc, wyznaczyć optymalną pozycję. Ustawienia
te należy wykonać bez pośpiechu.

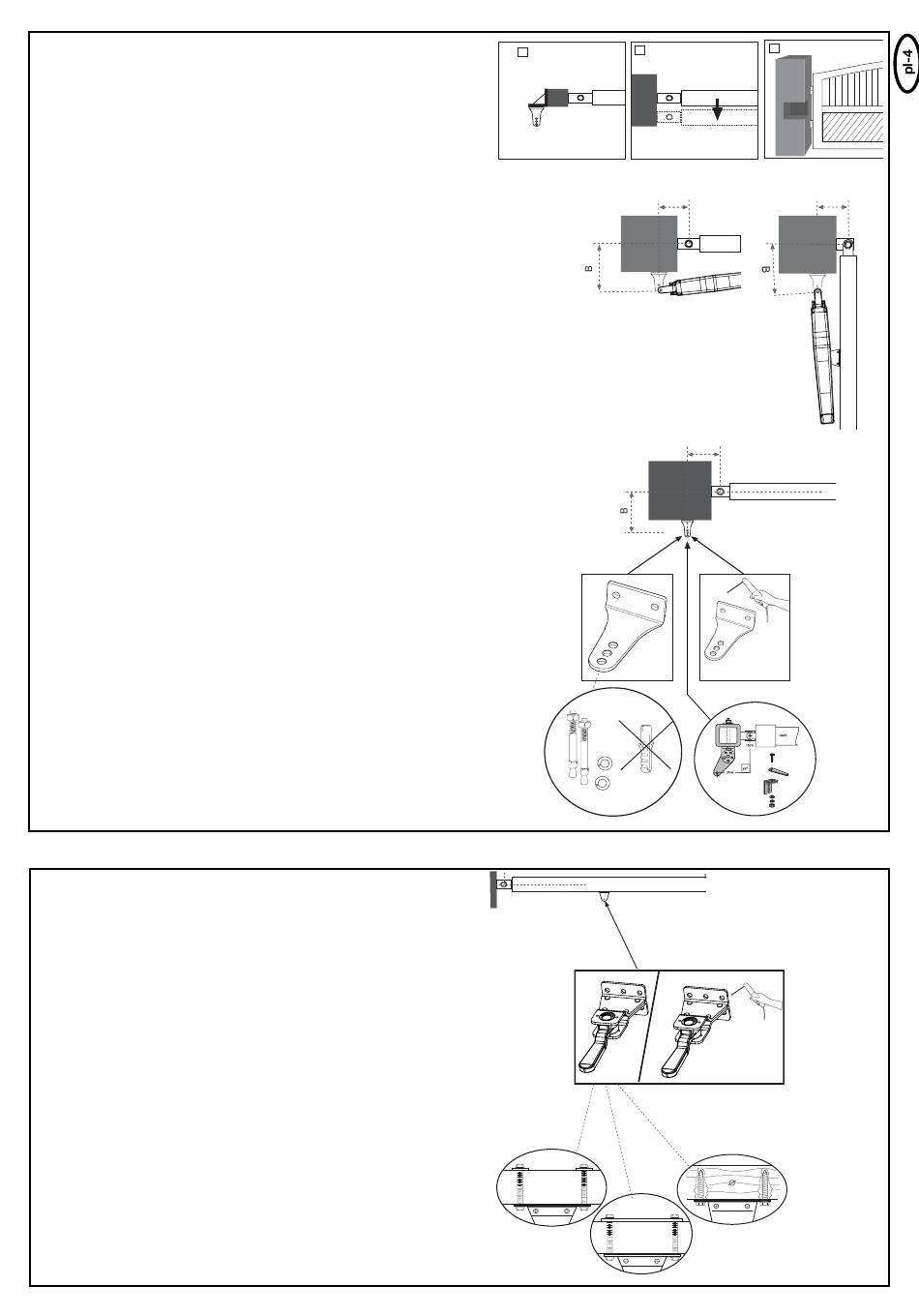

OKUCIE FILARA
Odpowiednie miejsce umieszczenia okucia filara decyduje o
późniejszej pracy instalacji.
Określa ono odstęp pomiędzy punktem obrotu silnika a punktem obrotu
bramy, a tym samym – kąt otwarcia. Mówi się o wymiarze A i wymiarze
B. Proszę pamiętać, że wymiary te mają duży wpływ na działanie i bieg
instalacji. Proszę wyznaczyć najbardziej optymalny kąt otwarcia,
uwzględniając wszystkich okoliczności. Patrz tabela wymiarów A i B..
Jeżeli szerokość filara nie jest wystarczająca, należy wykonać płytę
adaptera (A).
Jeżeli filar jest zbyt gruby (C), należy go wydrążyć lub osadzić w nim
bramę (B).
Wskazówka: Należy koniecznie zachować wymiar A i B, gdyż w
przeciwnym razie "nosek" napędu będzie się ocierał o bramę
podczas otwierania.
W razie potrzeby należy dostosować wymiar.
MONTAŻ:
Do montażu lepsze od kołków rozporowych z tworzywa sztucznego są
kotwy wklejane, ponieważ ich trzpień gwintowany jest wklejany bez
naprężeń w mur. W przypadku filarów murowanych należy umieścić
dużą płytę stalową, kilka cegieł na sobie, a do tego przyspawać płytę
zawiasu.
Okucie filara ma 3 otwory do montażu napędu. Normalnie stosuje się
zewnętrzny otwór. Jeżeli filar jest szerszy, można zastosować
wewnętrzny otwór. W takim przypadku należy obciąć okucie, aby nie
uszkodzić napędu.
OKUCIE BRAMY
W przypadku bram stalowych zamocowania należy przyspawać lub
przykręcić. Przykręcając zamocowania z tyłu, należy zastosować
duże podkładki lub płytę. Siła, jaką przenosi napęd na to połączenie,
jest bardzo wysoka.
W przypadku bram drewnianych należy przewiercić miejsce montażu
okucia bramy. Drewno ustępuje pod obciążeniem i połączenie
gwintowane luzuje się. Pod obciążeniem oraz pod wpływem ruchu
drewno coraz bardziej ustępuje, aż brama przestaje się właściwie
zamykać i niezbędna staje się jej naprawa.
Proszę zamontować po stronie zewnętrznej płytę wzmacniającą, a
drugą po stronie wewnętrznej bramy, aby drewno nie mogło się
uginać i połączenie się nie luzowało.
Cienkie bramy drewniane bez ramy metalowej należy dodatkowo
wzmocnić, gdyż w przeciwnym wypadku nie wytrzymają
obciążenia.
B
A
Dla kąta otwarcia: 90° - 105°
Rozmiar A: 12-13 cm
Rozmiar B: 13-14 cm
C
A
A
A
min
6x50
