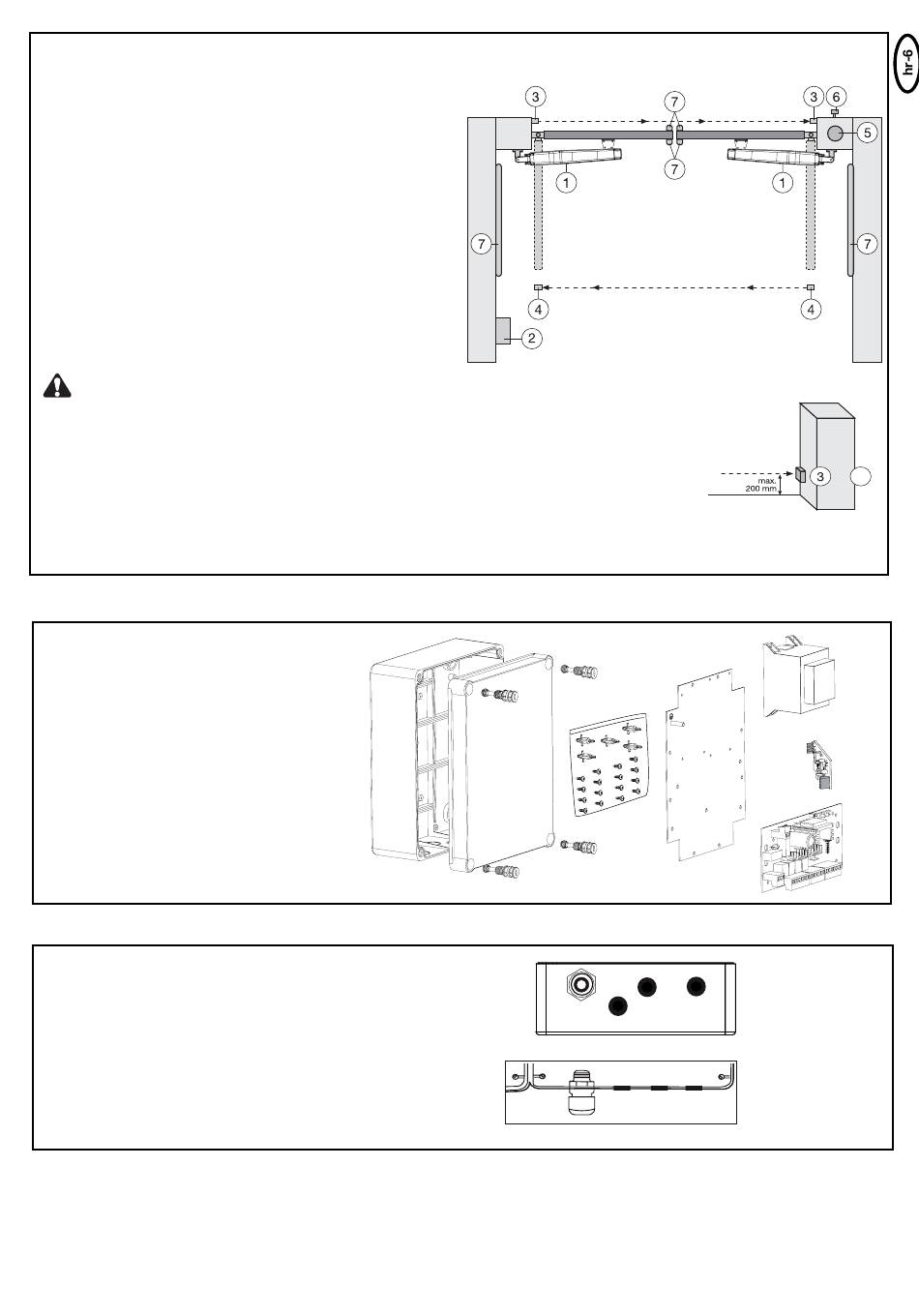

TIPIČNA KONSTRUKCIJA UREĐAJA
1. Motor
2. Upravljač
3. Ormarić za svjetlo (aktivan u zatvaranju), visine maks. 200 mm
prvog ormarića za svjetlo.
4. Ormarić za svjetlo (aktivan u otvaranju / zatvaranju), visine maks.
200 mm
drugog ormarića za svjetlo (nije obavezno).
5. Treperavo svjetlo (nije obavezno)
Važno optičko upozorenje o kretanju vratiju.
6. Prekidač za ključ ili kodirana brava (nije obavezno)
Postavljen s vanjske strane. Pomoću ključa ili unosom broja vrata se
otvaraju.
7. Kontaktna poluga (nije obavezno)
Osigurava vrata od kontakta. Kontaktna poluga može se nalaziti na
vratima ili na nosivim okovima. Kontaktne poluge ako su potrebne
moraju se postaviti na visini od 2,5 m.
Upravljač odgovara najnovijim EN propisima. Ovi propisi
određuju da snaga zatvaranja na rubu vratiju unutar zadnjih
500 mm prije položaja ZATVORENO ne smije rasti preko 400 N (40
kg). Više od 500 mm smije na rubu vratiju imati maksimalnu snagu
1400 N (140 kg). Ako se ovo ne može osigurati, kontaktnu polugu je
potrebno postaviti otprilike na visini od 2,5 m na vratima ili na
suprotnom nosivom okovu (EN12453).
Savjet:
Za stručno instaliranje sustava vratiju upotrijebite pribor opisan na stranici 2.
MONTAŽA UPRAVLJAČKE KUTIJE
U upravljačkoj kutiji nalaze se dijelovi:
- kutija za vanjsku montažu
- poklopac kutije
- upravljač
- transformator
- transformator postolja
- kabelski vod velikog kapaciteta
- kabelski vod malog kapaciteta
- Hvataljke
- vijci 3,5 x 9,5 mm
- šarke za kutiju
PRIPREMA UPRAVLJAČKE KUTIJE
Otvorite 4 otvora na postolju kućišta pomoću
odvijača ili sličnog alata. Veliki kabelski vod
pričvrstite lijevo, ostalo kako je prikazano.
Vlaga i voda razaraju upravljač. Svi otvori i kabelski
vodovi moraju se obavezno hermetički zatvoriti.
Upravljačka kutija s motornim upravljanjem montira
se s kabelskim vodovima s donje strane.
1x
1x
1x
1x
1x
1x
3x
5x
16x
4x
