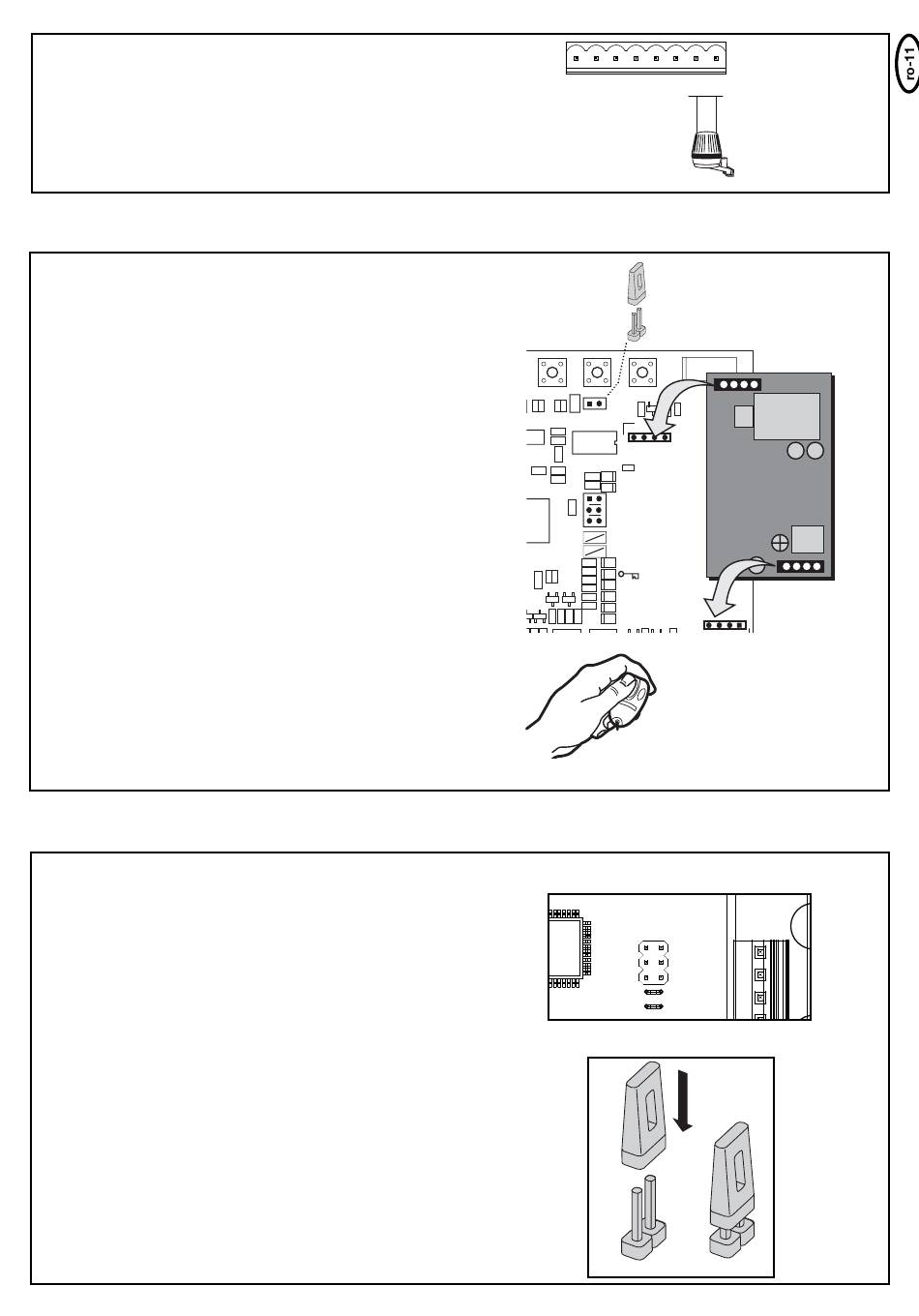

LAMPĂ INTERMITENTĂ (OPŢIONAL)
O lampa intermitenta poate fi racordata la comanda. Aceasta
avertizează persoanele atunci când se mişcă poarta. Lampa
intermitenta trebuie montata cât mai sus si mai vizibil. Comanda emite
un semnal constant, care este transformat de catre lampa într-un
semnal luminos intermitent.
Secţiunea cablului: 0,5mm˛ sau mai mare.
Tensiune: 24V DC
RADIO
Introduceţi modulul radio în contactele respective, dacă acesta nu a
fost montat în prealabil.
PROGRAMAREA/ŢTERGEREA TELECOMENZILOR
Receptorul dispune de 2 canale CH1 ţi CH2. Utilizarea celor două
canale permite acţionarea atât a unui singur canat cât ţi a celor două
canaturi. Exemplu: Dacă CH2=P2 primeţte semnalul telecomenzii, se
deschide numai canatul 1. Dacă mai utilizaţi încă o tastă a
telecomenzii cu CH1=P1, se deschid ambele canaturi.
PROGRAMAREA
- Fixaţi conductorul de ţuntare în slotul "RADIO"
- Pentru a salva un semnal, apăsaţi simultan tasta dorită de pe
telecomandă ţi tasta funcţională P1 sau P2 de pe comandă.
Dacă apăsaţi tasta P1 sau P2, se aprinde un LED, care se stinge
imediat ce s-a realizat salvarea.
Repetaţi aceste etape pentru toate telecomenzile (maxim 180 de
telecomenzi pot fi înregistrate per canal).
Indicaţie: Aveţi grijă să nu înregistraţi aceeaţi tastă a telecomenzii pe
CH1 ţi CH2; în caz contrar, sistemul nu funcţionează corect. Dacă
este necesar repetaţi programarea.
- Pentru finalizare: Scoateţi din nou conductorul de ţuntare din slotul
"RADIO"!
ŢTERGEREA
- Fixaţi conductorul de ţuntare în slotul "RADIO"
- Ţineţi apăsată tasta funcţională P1 sau P2 timp de circa 10 secunde
până când se stinge LED-ul de control. Astfel s-au ţters toate
telecomenzile înregistrate pe acest canal.
- Scoateţi din nou conductorul de ţuntare din slotul "RADIO"!
PUNŢI/JUMPER
1 / 2 Motor
1 motor sau 2 motoare sunt racordate la comanda.
Liber: Ambele motoare sunt racordate
Şuntat Numai 1 motor este racordat
STOP/8,2KOhm
Defineşte dacă racordul STOP/8,2KOhm este utilizat ca întrerupător
de stop sau întrerupător al barei de contact. Ca şi comutator de stop
la comutatorul racordat este reţinută orice mişcare. Ca intrare de
siguranţă 8,2KOhm pentru bara de contact (Bara de cauciuc) canatul
este inversat pentru o secundă.
Liber: Setare din fabrică 8,2KOhm.
În acest caz trebuie conectată o bară de contact sau rezistenţa
8,2KOhm trebuie montată în bornă.
Şuntat: Ca şi comutator de oprire, în acest caz rezistenţa 8.2KOhm
din fabrică trebuie îndepărtată şi trebuie înlocuită cu un întrerupător
adecvat (accesoriu) sau punte de cablu.
OPEN/PED
Defineşte dacă întrerupătorul cu cheie deschide numai un canat
(Master) sau ambele canaturi
-
+
Liber: Numai motorul 1 Master
Şuntat: Ambele mecanisme de acţionare
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2KΩ
OPEN / PED
JP1
JP2
B
