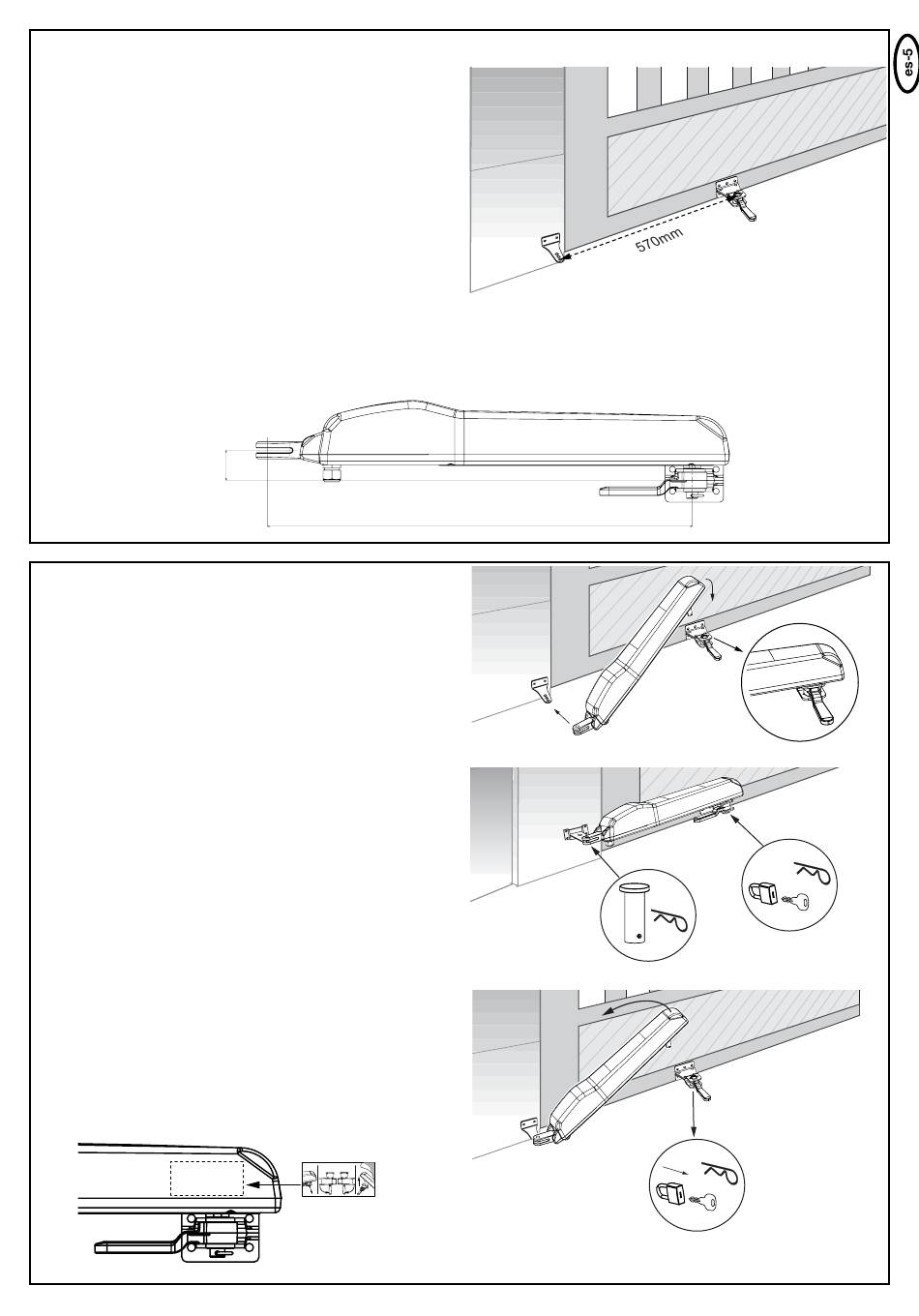

MEDIDA DE FIJACIÓN
La distancia entre los herrajes se denomina medida de fijación: Estando
cerrada la puerta, el talón de arrastre se encuentra en el husillo en la
zona delantera y se desplaza hacia atrás mientras se abre.
OBSERVACION: ¡Mantenga la medida de fijación bajo cualquier
circunstancia! Medidas, ver imagen
Antes del montaje del herraje, medir exactamente la medida de fijación.
1. Cerrar por completo la puerta
2. Montar el accionamiento en el herraje de la columna ya montado.
3. El accionamiento se encuentra ajustado en fábrica en la posición
PUERTA CERRADA (a 1-2 cm de distancia del extremo delantero).
4. Encajar el herraje de la puerta en el accionamiento y asegurarlo.
5. Girar la palanca de desbloqueo en el herraje de la puerta en dirección
a la columna de la puerta.
6. Sujetar el accionamiento con el herraje en la puerta y marcar el punto de montaje del herraje. Prestar atención a la altura del herraje de la
columna para que el accionamiento se pueda montar luego horizontalmente. (con ayuda de una segunda persona estos pasos de montaje son
más fáciles).
Observación: El accionamiento se tiene que montar horizontalmente. De este modo, surge un desplazamiento en altura entre el herraje de la
columna y el de la puerta de aprox. 41 mm.
41mm
MONTAJE DE LOS BRAZOS DE ACCIONAMIENTO
Una vez montado el herraje de la puerta, se puede montar el
accionamiento. Girar la palanca de desbloqueo en la puerta en aprox.
90 grados hacia sí. Encajar el accionamiento. Asegurar el perno con
la chaveta partida. Girar la palanca de desbloqueo en dirección a la
columna. La puerta debe estar ahora algo abierta. En la marcha de
adaptación esto se corregirá posteriormente.
Observaciones:
- Se deben lubricar ligeramente con grasa usual en el mercado los
pernos en la puerta.
- Si el accionamiento no se puede encajar porque la puerta ya se ha
cerrado por completo, esto se puede corregir también en la marcha
de adaptación. Si se trata de más de 5-10 mm, se deberá volver a
medir y corregir la medida de fijación por razones de seguridad.
- ¡Los accionamientos sólo se pueden desplazar/mover
eléctricamente! Un giro mecánico puede dañar los
accionamientos.
El cableado eléctrico y el control se tienen que conectar antes por
completo. (ver: cableado del mando/visión de conjunto)
DESBLOQUEO / SERVICIO MANUAL DE LA PUERTA
En caso de caída de la corriente, se puede desconectar el
accionamiento. Debajo del accionamiento en la puerta se encuentra
una palanca negra. Gire esta palanca hacia usted. Extraiga el perno
de chaveta partida debajo del herraje de la puerta. Levante el
accionamiento con una fuerte sacudida hacia ARRIBA y déjelo a un
lado. Si el accionamiento se ha asegurado con una cerradura
(opcional) en lugar de con el perno de chaveta partida, primero se
deberá retirar la cerradura mediante la llave. La cerradura se debe
proteger frente a la humedad para que no se congele durante el
invierno.
Observación: La función del desbloqueo se deberá revisar
mensualmente.
570mm
1
2
