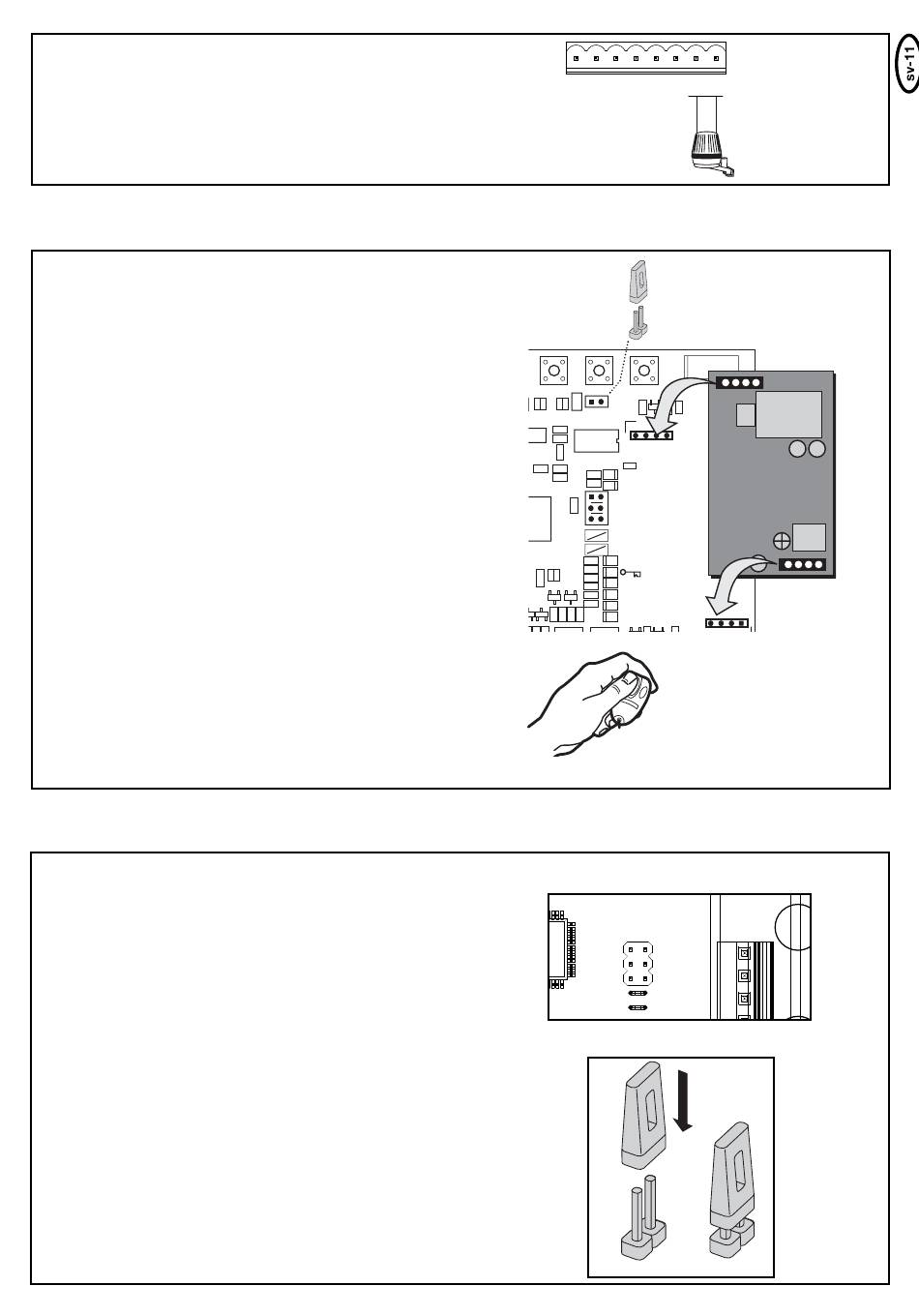

BLINKLAMPA (TILLVAL)
En blinklampa kan anslutas till styrningen. Den varnar personer för att
porten rör sig. Blinklampan bör monteras så högt som möjligt och väl
synlig. Styrningen avger en konstant signal, som av lampan
omvandlas till blinkning.
Kabelarea: 0,5mm² eller större.
Spänning: 24V DC
RADIO
Sätt radiomodulen på de avsedda stiften, om den inte redan är
förmonterad.
PROGRAMMERING / NOLLSTÄLLNING AV
FJÄRRKONTROLLER
Mottagaren har 2 kanaler CH1 och CH2. Användningen av båda
kanalerna möjliggör såväl enkel som dubbelmanövrering av
sektionerna. Exempel: Erhåller CH2 = P2 signalen från fjärrkontrollen
öppnas endast sektion 1. Används ytterligare en knapp på
fjärrkontrollen med CH1 = P1 öppnas båda sektionerna.
PROGRAMMERING
- Sätt fast kontaktbryggan på kontaktplatsen "RADIO"
- För att lagra en signal tryck samtidigt på önskad knapp på
fjärrkontrollen och programmeringstangenterna P1 eller P2 på
manövreringen.
- När man trycker på knapp P1 eller P2 tänds en lysdiod och släcks
igen så snart lagringen har skett.
- Upprepa dessa steg för alla fjärrkontroller (maximalt 180
fjärrkontroller kan programmeras per kanal).
Tips: se till att inte samma tangent programmeras på fjärrkontrollen
för CH1 och CH2. I annat fall fungerar inte anläggningen riktigt.
Upprepa programmeringen om det behövs.
- För avslutning: drag åter ur kontaktbryggan från kontaktplats
"RADIO"!
NOLLSTÄLLNING
- Sätt fast kontaktbryggan på kontaktplatsen "RADIO"
- Tryck på programmeringsknapparna P1 eller P2 i ungefär 10
sekunder tills kontroll-lysdioden åter slocknar. Alla på denna kanal
programmerade fjärrkontroller är nu nollställda.
- Drag åter ur kontaktbryggan från kontaktplats "RADIO"!
Stickbryggor / Korskopplingstrådar
1 / 2 Motor
1 motor eller 2 motorer anslutna till styrningen.
Ledig: Båda motorerna anslutna
Bryggad: Endast 1 motor ansluten
STOPP/8,2KOhm
Definition om anslutningen STOPP/8,2KOhm används som
stoppbrytare eller kontaktlistbrytare. Som stoppbrytare stoppas alla
rörelser vid ansluten brytare. Som 8,2KOhm-säkerhetsingång för
kopplingslister (gummilist) reverseras flygeln i en sekund.
Ledig: Fabriksinställning som 8,2KOhm.
I detta fall måste en kontaktlist vara ansluten eller 8,2KOhm-
motståndet vara inbyggt i plinten.
Bryggad: Som stoppbrytare, i detta fall måste det från fabrik inbyggda
8.2KOhm-motståndet tas bort och ersättas med en lämplig brytare
(tillbehör) eller en kabelbrygga.
OPEN / PED
Definierar om nyckelbrytaren endast öppnar en flygel (master) eller
båda flyglarna.
Ledig: Endast motor 1 master
-
+
Bryggad: Båda motorerna
-
+
MOTOR MOTOR 24V/150mA
30VDC MASTER
SECOND / LAMP
+ -
P2
P1 P3
RADIO
CH1
CH2
1/2 MOTOR
STOP/8.2KΩ
OPEN/PED
JP1
JP2
STOP/8.2KΩ
PHO 1
PHO 2
LEARN
DIAGNOSTIC
1/2 MOTOR
STOP/8.2K
Ω
OPEN / PED
JP1
JP2
B
R
8
