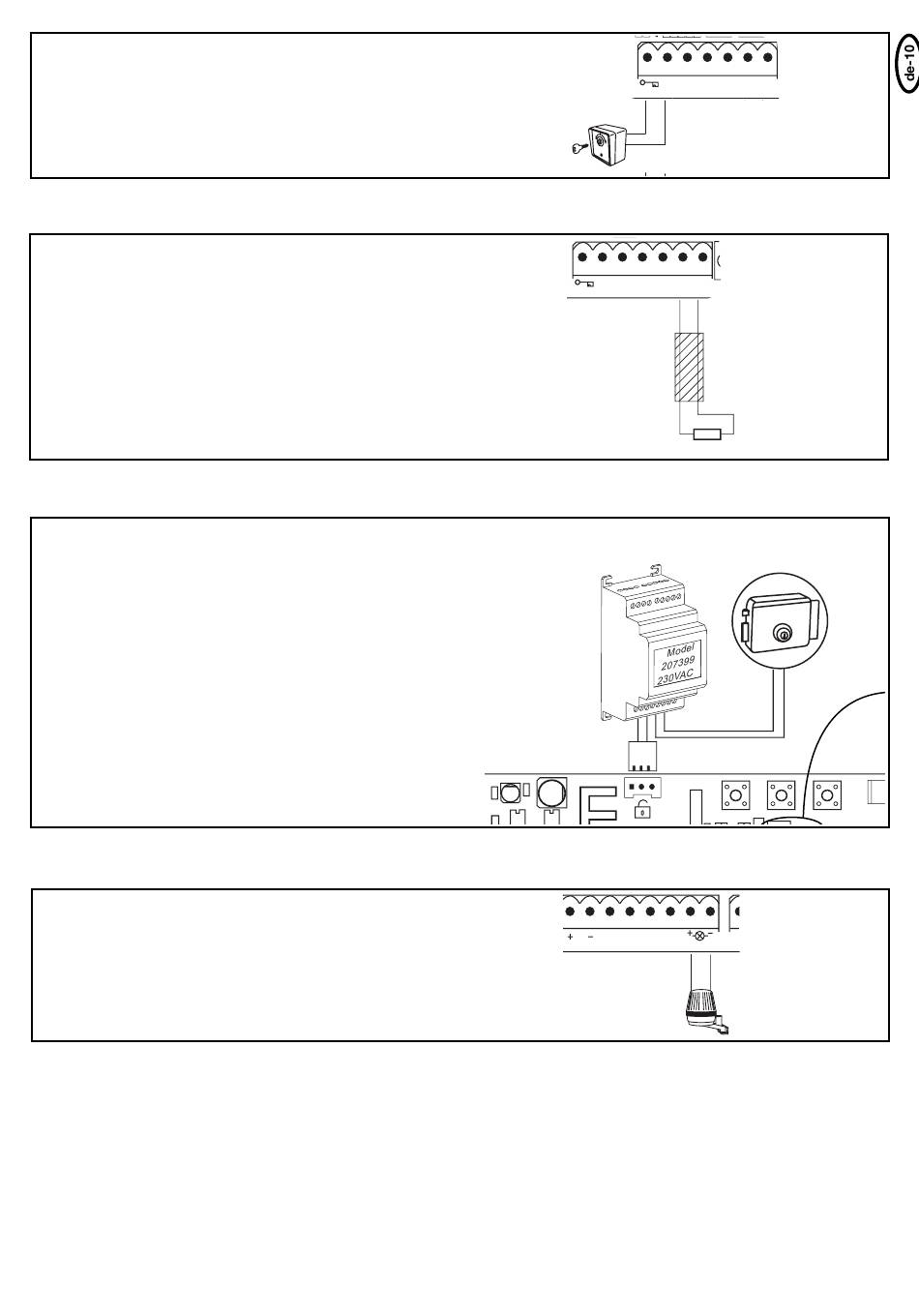

TASTER / SCHLÜSSELSCHALTER (OPTIONAL)
Die Steuerung / der Antrieb kann per Taster oder Schlüsselschalter
aktiviert werden. 1-flügeliges oder 2-flügeliges Öffnen ist je nach
Einstellung der Steckbrücken möglich.
(Anschluss: Schlüsselsymbol und COM)
KONTAKTLEISTE (OPTIONAL)
An die Steuerung kann eine Kontaktleiste, die nach dem 8,2K Ohm-
Prinzip funktioniert, angeschlossen werden, d.h., ein 8,2K Ohm
großer Prüfwiderstand ist am Ende der Kontaktleiste befestigt. Er
gewährleistet die ständige Überprüfung des Stromkreises. Die
Steuerung wird mit einem eingebauten 8,2K Ohm Widerstand
ausgeliefert. Mehrere Kontaktleisten werden seriell angeschlossen.
Kabelquerschnitt: 0,5mm
2
oder größer.
ELEKTROSCHLOSS (OPTIONAL)
Die Steuerung bietet die Möglichkeit, ein 12V Elektroschloss zu
betreiben. (Anleitung liegt dem E-schloss bei)
Hierzu muss eine Hilfssteuerung für das Elektroschloss an der
Hauptsteuerung angeschlossen werden.
Schrauben Sie die Hilfssteuerung neben dem Steuerungstrafo auf
der Grundplatte fest.
Öffnen Sie das Gehäuse und stellen Sie alle notwendigen
elektrischen Verbindungen her.
Stecken Sie den Stecker der Hilfssteuerung auf den Steckplatz mit
dem Schlüsselsymbol auf.
BLINKLAMPE (OPTIONAL)
Eine Blinkleuchte kann an die Steuerung angeschlossen werden. Sie
warnt Personen vor dem sich bewegenden Tor. Die Blinkleuchte sollte
möglichst hoch und deutlich sichtbar angebracht werden. Die
Steuerung gibt ein konstantes Signal, welches von der Lampe in ein
Blinken umgewandelt wird.
Kabelquerschnitt: 0,5mm
2
oder größer.
Spannung: 24V DC
